ARCPOD15VW
PROLIGHTS

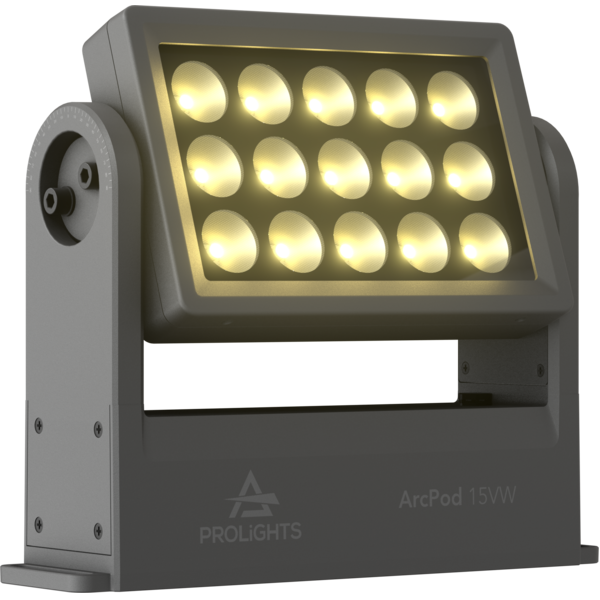

ArcPod 15VW

Washlight LED IP66 da esterno compatto 15x10W VW per installazioni esterne

ArcPod 15VW è un proiettore wash compatto outdoor, con alta intensità di luce nonostante le dimensioni ridotte. Dotato di 15x10W LED VW, fornisce un output eccezionale di oltre 15'000 lumen. La forma sottile e la vasta gamma di ottiche disponibili, rendono ArcPod 15VW un proiettore architetturale incredibilmente flessibile, adatto ad affiancare le versioni più grandi nelle installazioni più grandi o per essere impiegato in progetti più piccoli.

5 YEARS WARRANTY

Caratteristiche principali:

  • Regolazione tilt e diverse opzioni di lenti per un focus preciso
  • 15x10W VW LED
  • Forma compatta e privo di ventole
Vedi varianti

PHOTO GALLERY

ArcPod 15VW
ArcPod 15VW
ArcPod 15VW
ArcPod 15VW

Specifiche tecniche

SORGENTE LUMINOSA
  • Sorgente: 15x10W Bianco Caldo + Bianco Freddo LED
  • Flusso luminoso: (15°) 8'884 lm; (15°+20°) 7'811 lm; (15°+30°) 7'846 lm; (15°+40°) 7'935 lm; (15°+60°) 7'902 lm; (15°+80°) 7'937 lm; (15°+10°x60°) 15'410 lm; (15°+30°x60°) 8667 @full
  • Lux: (15°) 7'769 lx; (15°+20°) 1'360 lx; (15°+30°) 822 lx: (15°+40°) 409 lx; (15°+60°) 292 lx; (15°+80°) 205 lx; (15°+10°x60°) 1'126 lx; (15°+30°x60°) 517lx @5 m full
  • CRI: 81,3 @ WW; 83.9 @ CW; 86.5 @ full
  • Durata media sorgente: > 50.000 hrs (L70B10 @Ta 25° C / 77° F)
OTTICA
  • Diametro: 36mm / 1.42''
  • Ottiche aggiuntive: consulta accessori disponibili
SISTEMA COLORE
  • Miscelazione del colore: bianco variabile
  • CCT: controllo CCT tramite canale DMX indipendente
  • Preset bianchi: 2.700 K ~ 6.500K
  • Ruota colori: virtual colour wheel with presets
  • Macros: macro con controllo di velocità e intensità incorporate
EFFETTI DINAMICI
  • Modalità statico: riproduzione statica di un colore
CORPO
  • Tilt angle: 0 - 130° con regolazione manuale
  • Corpo: corpo in alluminio pressofuso ad alta resistenza
  • Colore: RAL 7012
CONTROLLO
  • Protocolli: DMX512, RDM
  • Canali DMX: 1 / 2 / 3 / 5 / 11channel
  • RDM: RDM per controllo e impostazioni remote della fixture
  • Display: interfaccia utente disponibile tramite codificatore esterno DATAMASTER (non incluso)
  • Aggiornamento firmware: si, con interfaccia USB - DMX (UPBOXPRO/UPBOX1) non inclusa
  • Master/Slave: per il controllo di più unità collegate in catena
ELETTRONICA
  • Dimmer: 0 ~ 100% lineare, elettronico
  • Strobo / shutter: 1 ~ 30 Hz, elettronico
  • Temperatura d'esercizio: -20° C / +45° C (-4° F / + 113° F)
  • Controllo LED: frequenza senza flicker con PWM regolabile
  • PWM selezionabile: 600 ~ 25.000 Hz
ALIMENTAZIONE
  • Alimentazione elettrica: 100-240V - 50/60Hz
  • Potenza massima assorbita: 150W
  • Output (a 230V): 11 unità connesse in serie
  • Fattore di potenza: >0,97
  • Corrente di spunto: 110VAC/7.55A, 230VAC/24.8A
CARATTERISTICHE FISICHE
  • Grado IP: 66 per installazioni outdoor
  • Grado IK: 08
  • Raffreddamento: proiettore privo di ventole e struttura disegnata per una dissipazione a convezione naturale
  • Adattatori: adattatori 16A BARE END e XLR inclusi
  • Connessione di segnale: 1,8 m connessione IP pressofusa per il segnale di ingresso e di uscita
  • Connessione di alimentazione: 1,8 m connessione IP pressofusa per il segnale di ingresso e di uscita
  • Dimensioni (LxAxP): 307x259x83mm / 12.09''x10.2''x3.27''
  • Peso: 6,3kg / 13.89lbs
CERTIFICAZIONI / APPROVAZIONI
  • certificazioni / Approvazioni: CE, UKCA, RCM, cTUVus, FCC
BOX CONTENT

Varianti

Code
ARCPOD15VW
ARCPOD15VW

Accessori e prodotti correlati

<b>CRMXBox</b> IP
CRMXBox IP
(optional)
Trasmettitore/ricevitore IP67 Wireless CRMX a singolo universo
AWEXDC1221ADP
AWEXDC1221ADP
(optional)
Kit adattatore di segnale dalla serie AWEXDC1 alla serie AWEXDC2 e viceversa
AWEXAC12ADP
AWEXAC12ADP
(optional)
Adattatore di alimentazione dalla serie AWEXAC1 alla serie AWEXAC2
RSR0630B
RSR0630B
(optional)
Cavo di sicurezza acciaio per corpi sospesi, moschettone inox, L=60 cm, nero
C6002B
C6002B
(optional)
Clamp in alluminio Slim, port.200Kg, tubi 48-51mm, perno M10, Black&White& White
A15QFILTER20
A15QFILTER20
(optional)
Diffusore di luce simmetrico a 20° per ARCPOD15Q, 11,4x18,6 cm
A15QFILTER30
A15QFILTER30
(optional)
Diffusore di luce simmetrico a 30° per ARCPOD15Q, 11,4x18,6 cm
A15QFILTER40
A15QFILTER40
(optional)
Diffusore di luce simmetrico a 40° per ARCPOD15Q, 11,4x18,6 cm
A15QFILTER60
A15QFILTER60
(optional)
Diffusore di luce simmetrico a 60° per ARCPOD15Q, 11,4x18,6 cm
A15QFILTER80
A15QFILTER80
(optional)
Diffusore di luce simmetrico a 80° per ARCPOD15Q, 11,4x18,6 cm
A15QFILTER1060
A15QFILTER1060
(optional)

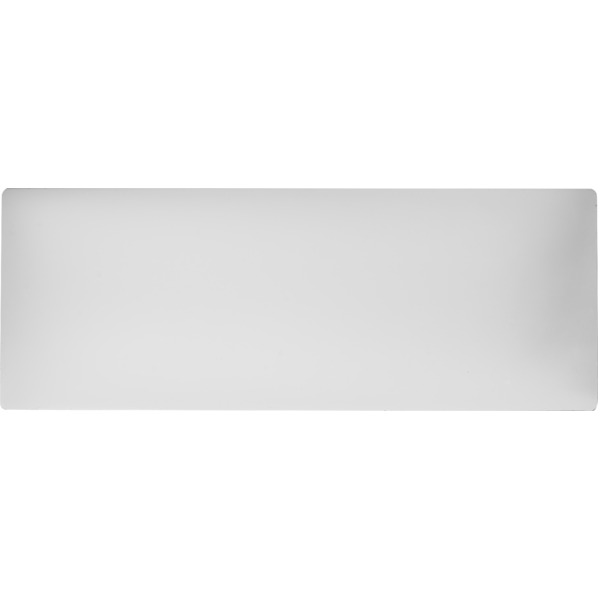

Diffusore di luce asimmetrico a 10°x60° per ARCPOD15Q, 11,4x18,6 cm
A15QFILTER3060
A15QFILTER3060
(optional)
Diffusore di luce asimmetrico a 30°x60° per ARCPOD15Q, 11,4x18,6 cm
S27QLENS10
S27QLENS10
(optional)
Lente a 10° per serie SOLAR27, ARCPOD27, SOLAR48, ARCPOD48, ARCPOD15 e ARCPOD96
S27QLENS15
S27QLENS15
(included)
Lente a 15° per serie SOLAR27, ARCPOD27, SOLAR48, ARCPOD48, ARCPOD15 e ARCPOD96
S27QLENS25
S27QLENS25
(optional)
Lente a 25° per serie SOLAR27, ARCPOD27, SOLAR48, ARCPOD48, ARCPOD15 e ARCPOD96
S27QLENS45
S27QLENS45
(optional)
Lente a 45° per serie SOLAR27, ARCPOD27, SOLAR48, ARCPOD48, ARCPOD15 e ARCPOD96
A15QSNOOT
A15QSNOOT
(optional)
Visiera per ARCPOD15Q
A15QBD
A15QBD
(optional)
4 alette nere per la regolazione del fascio di luce, comp. ARCPOD15Q
<b>DataMaster</b>
DataMaster
(optional)
RDM/DMX tool, tester cavi, connettori 5p XLR,custodia,cavo carica,adattatori XLR
AWEXAC1L03
AWEXAC1L03
(optional)
Prolunga alimentazione IP67 per proiettori architetturali outdoor (IP), L.3m
AWEXAC1L05
AWEXAC1L05
(optional)
Prolunga alimentazione IP67 per proiettori architetturali outdoor (IP), L.5m
AWEXAC1L10
AWEXAC1L10
(optional)
Prolunga alimentazione IP67 per proiettori architetturali outdoor (IP), L.10m
AWEXAC1L20
AWEXAC1L20
(optional)
Prolunga alimentazione IP67 per proiettori architetturali outdoor (IP), L.20m
AWEXDC1L03
AWEXDC1L03
(optional)
Prolunga DMX IP67 per proiettori architetturali outdoor (IP), L.3m
AWEXDC1L05
AWEXDC1L05
(optional)
Prolunga DMX IP67 per proiettori architetturali outdoor (IP), L.5m
AWEXDC1L10
AWEXDC1L10
(optional)
Prolunga DMX IP67 per proiettori architetturali outdoor (IP), L.10m
AWEXDC1L20
AWEXDC1L20
(optional)
Prolunga DMX IP67 per proiettori architetturali outdoor (IP), L.20m
UPBOXPRO
UPBOXPRO
(optional)
Interfaccia aggiornamento firmware, USB IN, connettore XLR DMX OUT 5-pin
<b>Upbox</b> 1
Upbox 1
(optional)
Interfaccia aggiornamento firmware, USB IN, 5p XLR DMX OUT, USB OUT

DOWNLOAD

Data sheet & specs

File name File size Download
Letter datasheet Arcpod15vw_A4_DATASHEET_(EN).pdf 365KB
Letter datasheet Arcpod15vw_LETTER_DATASHEET_(EN).pdf 365KB
Tender Specification Arcpod15vw_TENDER_SPECIFICATION.pdf 3MB

User manual

File name File size Download
User manual Arcpod15vw_USER_MANUAL_EN.pdf 6MB
User manual GENERAL_SAFETY_INFORMATION.pdf 12MB

DMX chart & personalities

File name File size Download
DMX chart Arcpod15vw_DMX_CHARTS.pdf 81KB
ARCPOD15VW Firmware rev. 1.0
manufacturer fixture library (Link) Link

Photometrics

CAD symbols & drawings

File name File size Download
3D SKP Arcpod15vw_3D.skp 565KB
3D Arcpod15vw_CAD_3D.dwg 550KB
2D cad symbols Arcpod15vw_CAD_2DSYMBOLS.dwg 69KB
2D ARCPOD15VW_2D.zip 2MB
Technical drawing ARCPOD15VW_TECHNICAL DRAWINGS.zip 350KB
VectorWorks VECTORWORKS_SYMBOLS.vwx 508KB
VectorWorks PROLIGHTS_VECTORWORKS_v19_LIBRARY.vwx 488MB
VectorWorks PROLIGHTS_VECTORWORKS_v24_LIBRARY.vwx 317MB

Tech docs

File name File size Download

Software

File name File size Download

Firmware


Istruzioni per l'aggiornamento firmware

1 Scaricare il firmware (solo l'ultima versione è scaricabile - per maggiori info contattare support@prolights.it)

2 Scaricare il software per l'aggiornamento UpBox_Tool

3 Seguire le istruzioni presenti nella seguente guida
-------------------------------------------------------------------------------
Note:
  • Gli aggiornamenti firmware richiedono il tool UPBOXPRO compatibile con tutti i prodotti Prolights
  • E' possibile utilizzare UPBOX1 e UPBOX2 *DISCONTINUI* controllando la compatibilità nella scheda qui sotto
  • Il software UpBox_Tool è compatibile con tutte le interfacce di aggiornamento
  • Per aggiornare le schede di rete con file .EHEX è necessario un cavo di rete e il software Professional Uploader. E' possibile utilizzare la seguente guida
Update Tool: UPBOXPRO UPBOXPRO UPBOX1UP5 UPBOX1UP5
Check hardware changelog before downloading firmware
Revisione Data Rilascio Firmware changelog HW Compatibility
1.0 STABLE 02/09/2022 First stable release.
