ELPD50SAM4Z0X
ELDOLED

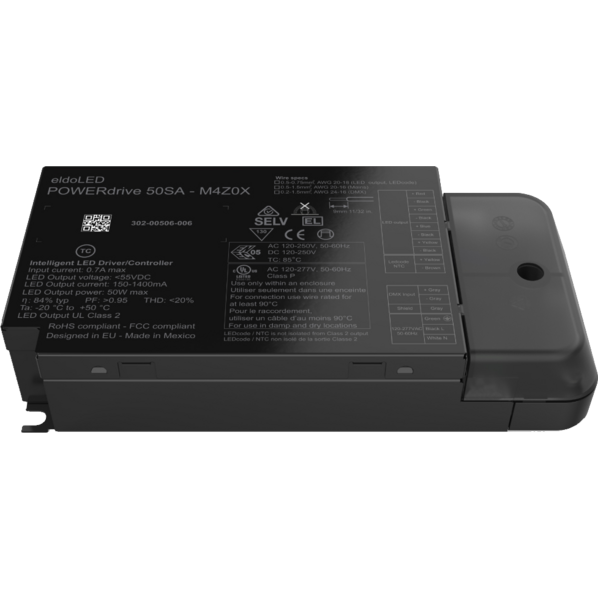

PowerDrive 50SA-M4Z0X

ORDER CODE: ELPD50SAM4Z0X

Driver da 50W per applicazioni DMX, LEDcode con dimmerazione allo 0,1%

POWERdrive by eldoLED.

La famiglia di driver multicanale POWERdrive 50W si espande con i tuoi apparecchi di illuminazione e le tue applicazioni. POWERdrive dispone di più uscite a corrente costante controllate in modo indipendente tramite DALI o DMX/RDM. Crea il tuo spettacolo a colori o dinamico senza un controller esterno in modalità standalone. POWERdrive offre costantemente il colore giusto e le dissolvenze più uniformi.


Caratteristiche e benefici

  • Natural dimming: Dim to dark, variazioni di luminosità uniformi, eccellenti prestazioni di sfarfallio, curve di attenuazione adattabili, livello di attenuazione minimo configurabile.
  • Programmazione: 4 uscite LED a corrente costante, classe 2, completamente programmabili, che operano su un'ampia finestra operativa.
  • Prestazioni: intervallo di tensione di ingresso universale, bassa corrente di spunto e distorsione armonica totale (THDL), elevato fattore di potenza ed efficienza.
  • Compatibilità con le telecamere: la tecnologia Hybrid HydraDrive ha dimostrato di funzionare negli studi televisivi e negli ambienti di telecamere di sicurezza.
  • DMX / RDM: driver LED full-color (RGBW) compatibile con DMX / RDM.
  • Interfaccia DMX isolata: migliore immunità contro eventi di sovratensione e maggiore robustezza contro errato cablaggio accidentale.


Caratteristiche di input

  • Intervallo di tensione di ingresso nominale AC: 120 - 250 V (ENEC), 120 - 277 V (UL).
  • Intervallo di tensione di ingresso assoluta AC: 108 - 305 V.
  • Intervallo di tensione di ingresso nominale CC: 120-250 V.
  • Corrente di ingresso massima AC: 0,5 A a 120 V, 0,26 A a 230 V, 0,22 A a 277 V.
  • Gamma di frequenza di ingresso: 50 - 60 Hz.
  • Efficienza a pieno carico: 86%.
  • Fattore di potenza a pieno carico:> 0,95.
  • THDL a pieno carico: <20%.
  • Massima corrente di spunto AC: <100mA²s @ 120V, <100mA²s @ 230V, <100mA²s @ 277V.
  • Protezione contro le sovratensioni: differential mode 2kV (DM), common mode 2kV (CM).
  • Potenza massima in standby: <0,5 W.
  • Dimensioni (LxAxP): 153x30,5x76 mm / 6x1,2x3 in.
  • Peso (prodotti compresi): 350 g.


Caratteristiche di uscita

  • Potenza di uscita massima del LED: 50 W.
  • Numero di uscite LED: 4 (UL Classe 2).
  • Intervallo di corrente di uscita LED programmabile: 150-1400 mA per uscita LED, la corrente cumulativa su tutte le uscite LED non deve superare 3400 mA in qualsiasi momento durante il normale funzionamento.
  • Tipo di uscita LED: programmabile in passi di 1mA tramite terminale DMX e FluxTool.
  • Tolleranza corrente di uscita LED: +/- 5% alla corrente di uscita LED programmata.
  • Intervallo di tensione di uscita LED: 2-55 V.
  • Tempo di avvio: <500 ms, vedere la "Design Guide" per i dettagli.


Caratteristiche di controllo

  • Canali di controllo: 1 - 4 (default), più uscite LED possono essere mappate su un singolo gruppo DMX. Per più dettagli, vedere la "Design Guide".
  • Protocollo di controllo: DMX / RDM.
  • Dimming range: 100% - 0,1%.
  • Opzioni dimming curve: ogarithmic (default), Linear, Soft-Linear, Square.
  • Dimming method: Hybrid HydraDrive.


Strumenti di programmazione

  • Interfaccia di programmazione: TOOLbox pro (TLU20504).
  • Set di cavi di programmazione: TOOLbox pro con driver LED, cavo di programmazione, 5 pezzi (TLC03051).
  • Software di programmazione: FluxTool.


Condizioni ambientali

  • Intervallo della temperatura ambientale di funzionamento (Ta): da -20 ºC a +50 ºC.
  • Temperatura massima di funzionamento del case (Tc max): 85 ºC.
  • Durata: 50.000 ore a una temperatura massima dell'involucro (Tc) di 85 ºC.
  • Rumore acustico - stato stazionario: <24dBA (Classe A).

Caratteristiche principali:

    {DESC_CARATTERISTICHE}

PHOTO GALLERY

Specifiche tecniche

Varianti

Accessori e prodotti correlati

<b>ToolBox </b> Pro
ToolBox Pro
(Opzionale)
TOOLbox pro

DOWNLOAD

Data sheet & specs

File name File size Download
Letter datasheetElpd50sam4z0x_A4_DATASHEET.pdf2MB

User manual

File name File size Download
User manualElpd50sam4z0x_USER_MANUAL_EN.pdf3MB

DMX chart & personalities

File name File size Download

Photometrics

File name File size Download

CAD symbols & drawings

File name File size Download
3DELPD50SAM4Z0X_3D.zip11MB

Tech docs

File name File size Download

Software

File name File size Download

Firmware
