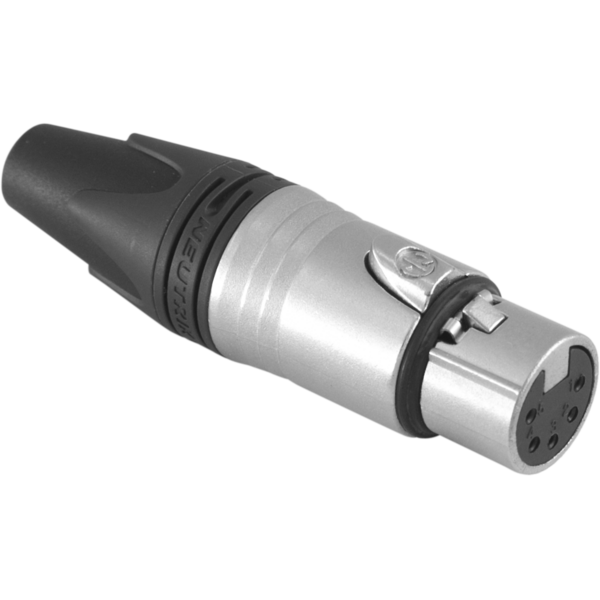

CANC5FXX

ORDER CODE: CANC5FXX

Caratteristiche principali:

---

• CARATTERISTICHE ELETTRICHE
• Capacità tra i contatti: ≤ 7 pF.
• Resistenza di contatto: ≤ 3 mΩ.
• Rigidità dielettrica: 1,5 kVcc.
• Resistenza di isolamento: > 10 GΩ (iniziale).
• Corrente nominale per contatto: 7,5 A.
• Tensione nominale: < 50 V.
• CARATTERISTICHE MECCANICHE
• Diametro esterno cavo: 3,5 - 8,0 mm.
• Insertion force: ≤ 20 N.
• Withdrawal force: ≤ 20 N.
• Durata: > 1000 cicli di accoppiamento.
• Dimensione cavo: max. 1,0 mm².
• Dimensione cavo: max. 18 AWG.
• Cablaggio: contatti a saldare.
• Dispositivo di blocco: serratura a scrocco.
• MATERIALI
• Protezione del cavo: poliuretano.
• Placcatura dei contatti: 2 µm Ag su 2 µm Ni.
• Contatti: Ottone (CuZn39Pb3).
• Inserto: Poliammide (PA66).
• Elemento di bloccaggio: Pressofuso di zinco (ZnAl4Cu1) / Ck 67 (molla).
• Alloggiamento: pressofuso di zinco (ZnAl4Cu1).
• Placcatura: nichel.
• Antistrappo: poliacetale (POM).
• CARATTERISTICHE FISICHE E APPROVAZIONI
• Infiammabilità: UL 94 V-0.
• Conformità alle norme: IEC 61076-2-103.
• Grado di protezione: IP 40.
• Saldabilità: conforme a IEC 68-2-20.
• Intervallo di temperatura: da -30 °C a +80 °C.
• Dimensioni (LxAxP): 22x19x73 mm.
