CHRCQSA102
ORDER CODE: CHRCQSA102
Condividimi

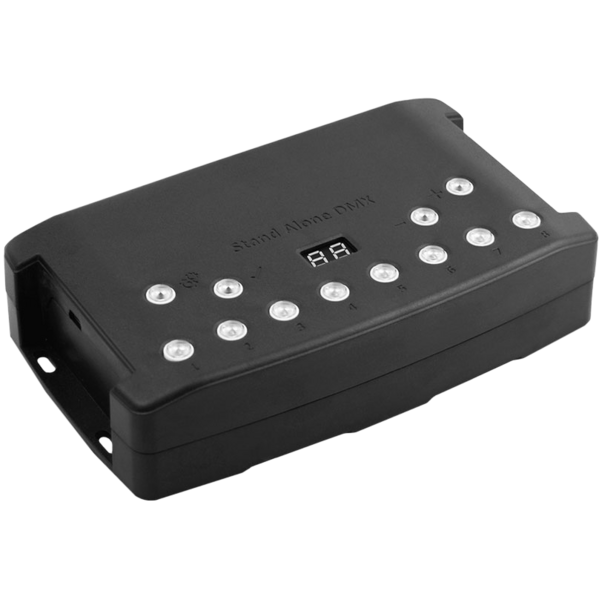

Immagine Principale
  • CHRCQSA102
  • CHRCQSA102
  • CHRCQSA102
  • Code Disp.
    CHRCQSA1024
    CHRCQSA1024E
    CHRCQSA1024EPRO

    OPZIONI HARDWARE

    • Uscita DMX: 2x512 o 1024 canali In/Out PC e Stand Alone
    • Multiple Zone: 5 zone, riproduci fino a 5 scene/sequenze diverse alla volta in Stand Alone
    • Memoria: scheda micro SD (tutti i formati FAT, fino a 256 GB) + memoria interna (nessuna scheda SD richiesta)
    • Modalità DMX: DMX In/Out, DMX Splitter, DMX Merge, DMX Record, DMX Trigger
    • RS232: può ricevere trigger da dispositivi RS232 (16 caratteri max)
    • Opzioni stand alone: ​​6 modalità selezionabili: pulsanti (8), pagine (10), zone (5), colore (99 RGB + 8 RGBW),
      • Comandi dai Contatti (Velocità, scena, dimmer, zona)
      • Impostazione dell'orologio regolabile in Stand Alone.
      • Gestione dei canali a 16 bit e fine
      • Ripristino automatico della scena in caso di interruzione dell'alimentazione
      • Tempo di dissolvenza incrociata tra le scene
      • Spegni il display dopo 4 secondi, scena iniziale predefinita, Dimmer e selezione del colore RGB
      • Modalità Master/Slave con Fino a 32 dispositivi combinati e sincronizzati (64 universi)
    • Trigger (stand alone): 8 pulsanti con LED di stato blu, 10 pagine
      • Orologio in tempo reale e calendario per ogni scena (ora, giorno, settimana, mese, anno)
      • 7 contatti puliti su 3~5V (On, On/Off, Release, Restart, Scene Priority, 127 contatti max)
      • Può comandare il dispositivo dai contatti puliti
      • Può ricevere comandi trigger RS232 in Live e Stand Alone (16 caratteri max)
      • Ingresso DMX (segnale DMX da un altro dispositivo DMX)
      • Telecomando a infrarossi, intensità della luce (con PCB deportato opzionale e telecomando)
    • Uscite DMX massime (USB): x12 interfacce USB collegate = 24 uscite DMX max
    • Alimentazione: 5 V CC (USB), da 5 V a 24 V - 0,2 A (connettore CC), 0,2 W, protezione dall'alta tensione
    • Dimensioni: H: 38 mm (1,49 pollici) / L: 166 mm (6,54 pollici) / P: 97 mm (3,82 pollici)
    • Alloggiamento: plastica ABS nera con 4 slot di montaggio
    • Connettori I/O: Mini USB 2.0, XLR a 3 pin (XLR5 opzionale)
    • Temperatura di esercizio: da -40 a +85 C°
    • Grado IP: IP40
    • Certificazioni: CE, LVD, RoHS

    OPZIONI SOFTWARE

    • Lettore LED: fino a 64x512 uscite DMX (compatibile con LED Player + Pro DMX + Studio DMX)
    • Pro DMX: loop di 30 minuti di timeline audio e video con Pro DMX
    • Pixxem: 8x512 Artnet, 128x128 o 16384 pixel
    • Studio DMX: visualizzatore 3D in tempo reale (modalità completa)
    • DMX in record e DMX in trigger (PC)
    • 1 Universo ARTNET
    • APP Wi-Light 2: Controllo software mobile (Android, iOS)
    • Uscita Art-Net dal PC: 2x512 uscite DMX per dispositivo collegato
    • Compatibilità del sistema: compatibile con Windows, MAC Os X (10.6 e +) e Linux (64)
    • Supporto tecnico: da tutto il mondo, inglese, francese, cinese


    STAND ALONE OPTIONS

    • 1 zona: riproduci 1 scena alla volta
    • Selezione della scena con i pulsanti Successivo e Precedente + Valido
    • Selezione di pagine e scene (10 pagine di 8 trigger ciascuna)
    • Selezione dei colori (8 costumi e una ruota di 100 colori)
    • Velocità della scena e regolazione generale del Dimmer
    • Tempo di dissolvenza incrociata tra le scene
    • 16 bit e buona gestione dei canali
    • Ripristino automatico della scena in caso di interruzione accidentale dell'alimentazione
    • Unione dei segnali di ingresso DMX



    TRIGGER OPTIONS

    • Real Time Clock RTC per ogni scena (giorno, settimana, mese, anno)
    • 7 contatti puliti a 5V. (Acceso, Acceso/Spento, Rilascia o Riavvia scene)
    • Fino a 127 contatti quando multiplexato
    • Trigger RS232 su PC e Stand Alone
    • Intensità luminosa tramite PCB esterno con sensore di luce (opzionale)
    • Infrarossi tramite un modulo PCB esterno + telecomando (opzionale)


    MECHANICAL OPTIONS

    • XLR a 3 pin (XLR5 opzionale)
    • Connettori RJ45 per I/O e trigger
    • Dimensioni e peso: H: 4 cm; Larghezza: 16 cm; L: 10cm ; 0,2 Kg
    • Ingresso alimentazione da 5 a 24V. - 0,2 A (connettore CC standard)
    • Custodia nera con 4 fori di montaggio, plastica ABS
    • Temperature di esercizio: da -40 a +85 Cº
    • Certificazioni: CE, RoHS, LVD

    Features:
    • 512 in/Out PC and Stand Alone DMX channels (using no PC)
    • 1024 or 2x512 in/ Out Stand Alone DMX channels
    • Multiple Zone (x5): Play 5 scenes a time
    • DMX In trigger (Stand Alone)
    • 2 ARTNET Universe (PC mode)
    • SD Card reader and SD compatible (Fat format)
    • 4 Mb of internal memory (min. capacity: 4,000 steps/512 ch)
    • Splitter mode (2x512 DMX output)
    • Scene Speed, manual color (RGBW), page, Dimmer modes
    • 8 trigger buttons with blue LED
    • 4 buttons for Mode, valid, + and -
    • Standard Mini USB 2.0 (Input) - 5V. DC
    • Master/Slave mode to interconnect and synchronize up to 32 interfaces (32768 dmx channels without pc use)

    CODICE PRODOTTO
    Codice Accessorio
    Descrizione
    optional
    9V Power supply, 0,5A per Chromateq CQSA

    Data sheet & specs

    File name File size Download
    Letter datasheet Chrcqsa102_A4_DATASHEET.pdf 2MB
