COMPASSSTRIP12
PROLIGHTS
discontinued

COMPASSSTRIP12

Caratteristiche principali:

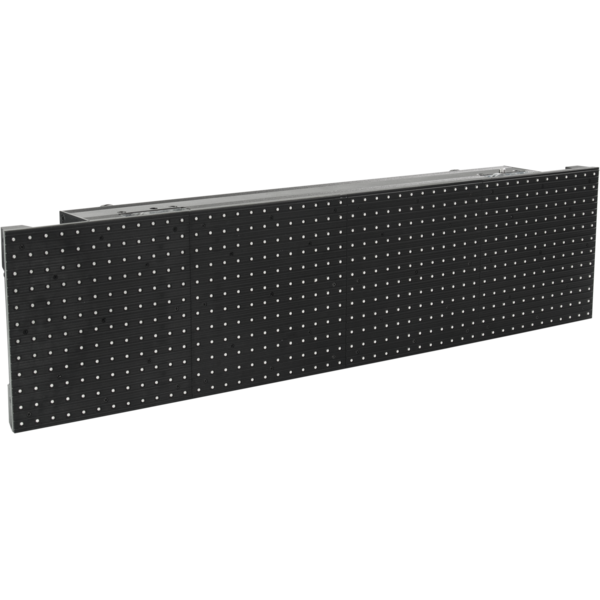

    COMPASS STRIP12 è un modulo LED per la creazione di schermi con passo da 12mm, ideale per applicazione su gradini e banner grazie alle dimensioni fisiche che favoriscono il montaggio in spazi ristretti.
    COMPASS STRIP12 si compone di un pannello di dimensioni 600x150 mm con 576 LEDs SMD a tecnologia Full-Color con emissione luminosa di 1500 NIT.
    Il design del cabinet è completamente realizzato in alluminio, implementando a bordo gli accessori hardware e le meccaniche per il montaggio anche in configurazione curva (+/- 15° per modulo).
    COMPASS STRIP12 è disponibile nelle versioni Master (con receiver card all'interno) e Slave (senza receiver) per semplificare la gestione  e risparmiare sui costi totali dell'impianto.  Ciascun modulo Master può infatti gestire fino a 4 moduli Slave per la trasmissione del segnale video.
    La struttura portante realizzata in alluminio rende il modulo COMPASS STRIP12 sorprendentemente leggero, soltanto 3,5Kg per modulo, garantendo un'elevata libertà di configurazione, anche in sospensione, senza che il peso sia più un limite.

    Applicazioni
    • Per applicazione video su gradini e banner, anche curvi
    • In ambienti dove la videoproiezione non è permessa dalla limitata profondità dell'ambiente oppure dall'alto livello dell'illuminazione
    • In studi televisivi per visione da diverse angolazioni
    • In grandi stand fieristici per applicazioni pubblicitarie
    • In parchi tematici o eventi pubblici

    Caratteristiche meccaniche
    • Struttura modulare (LxAxP): 600x150x60 mm
    • Peso di un pannello: 3,4 kg (Master), 3,3 kg (Slave)
    • Peso al metro quadro: 37,00 kg
    • Struttura portante realizzata in acciaio
    • Curvabilità: +/- 15° ogni modulo
    • Colore componenti meccaniche: nero, grigio
    • Dissipazione: naturale senza utilizzo di ventole
    • Posizione di funzionamento: in qualsiasi orientamento
    • Sistema di sospensione verticale: attraverso supporto con gancio aliscaf

    Caratteristiche elettriche
    • Alimentazione AC 110/230V 50/60Hz
    • Connessioni power input/output: Neutrik Powercon
    • Assorbimento MAX  per pannello: 35W
    • Assorbimento medio per pannello: 30W
    • Assorbimento MAX al metro quadro: 388W
    • Power output: 48 modules max
    • MTBF: >1.000 h
    • Temperatura di esercizio: -10° / 50°
    • Umidità massima di esercizio: 10% - 90%

    Caratteristiche video:
    • Sorgente LED: SMD Full-Color ad alta efficienza
    • Risoluzione pannello: 48x12 pixel, totali 576
    • Distanza tra i pixel: 12,5 mm
    • Popolazione LED: 6.400 LED/metro quadro
    • Flusso luminoso: 1.500 cd/mq (NIT)
    • Vita media LED: >50.000 h
    • Colori: >68,7 miliardi attraverso miscelazione RGB
    • Grayscale: 12bit
    • Frequenza di aggiornamento: >800 Hz
    • Calibrazione colori attraverso software di controllo via pc
    • Risoluzione Max segnale video in ingresso: 1024x768 pixel
    • Angolo di visione: 140° orizzontale, 140° verticale
    • Dead Pixel Ratio: <0,002

    Caratteristiche di controllo
    • Interfaccia dedicata per la trasmissione del segnale video e la configurazione della matrice
    • Ingresso di segnale del trasmettitore: connettore USB
    • Ingresso di segnale della matrice: connettore RJ45
    • Collegamento tra moduli Master/Slave: Connessioni a vite proprietarie in dotazione
    • Collegamento tra PC e trasmettitore: cavo USB
    • Cavo per trasmissione di segnale video: cavo CAT5 + connettori Neutrik Ethercon

PHOTO GALLERY

Specifiche tecniche

Varianti

Code
Tipo
COMPASSSTRIP12M
COMPASSSTRIP12M (DISCONTINUO)
Master
COMPASSSTRIP12S
COMPASSSTRIP12S (DISCONTINUO)
Slave
