DataMaster

ORDER CODE: DATAMASTER

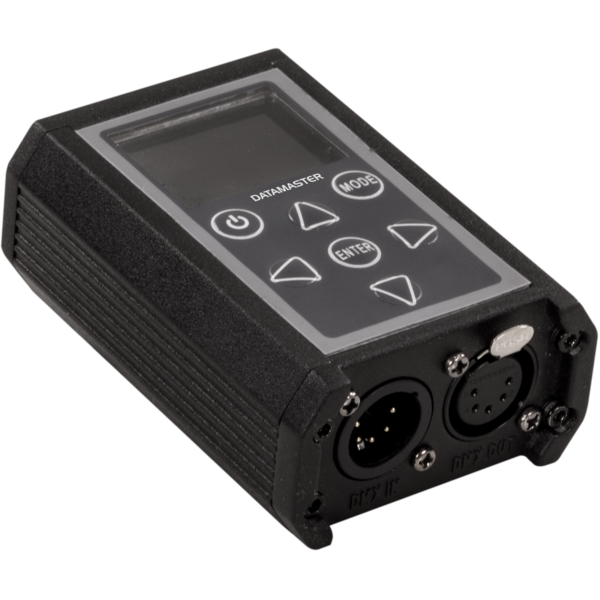

DATAMASTER è uno strumento RDM-DMX estremamente compatto e versatile, comodo per ogni operatore luci.
Questo potente strumento rileva automaticamente i dispositivi RDM connessi, consentendone il monitoraggio e il controllo in modo diretto e veloce. Dal display del DATAMASTER è possibile leggere le informazioni sullo stato della fixture connessa, senza dover raggiungere fisicamente la fixture. L'interfaccia user-friendly e le funzioni aggiuntive, come tester per cavi e il DMX recorder, rendono il DATAMASTER ideale per il controllo delle anomalie che possono verificarsi durante un'installazione.

Caratteristiche principali:

Controller RDM
Ricevitore / trasmettitore DMX
Tester per cavi XLR
DMX recorder
Adattatori DMX XLR: 3p femmina - 5p maschio, 5p femmina - 3p maschio incluso

PHOTO GALLERY

Specifiche tecniche

CONTROLLO

Protocolli: DMX, RDM
Display: display LCD

ALIMENTAZIONE

Alimentazione elettrica: micro USB charging cable

CARATTERISTICHE FISICHE

Connessione di segnale: DMX 5p IN/OUT
Dimensioni (LxAxP): 70x100x39mm / 2.76''x3.94''x1.54''

CERTIFICAZIONI / APPROVAZIONI

certificazioni / Approvazioni: CE, UKCA

BOX CONTENT

1 x DATAMASTER
1 x nylon bag
1 x XLR adapter from 3p male to 5p female
1 x XLR adapter from 3p female to 5p male
1 x USB cable from type A to type MICRO-B
1 x XLR adapter from 5p to single DMX cable cable
User Manual

Upbox 1

(optional)

Interfaccia aggiornamento firmware, USB IN, 5p XLR DMX OUT, USB OUT

TOUR53415L03

(optional)

Cavo Dmx assembl. HC5340, CANC5MXX XLR 5p -> CANC5FXX XLR (f) 5p, L.3m

UPBOXPRO

(optional)

Interfaccia aggiornamento firmware, USB IN, connettore XLR DMX OUT 5-pin

DOWNLOAD

Data sheet & specs

	File name	File size	Download
	Datamaster_A4_DATASHEET_(EN).pdf	233KB

User manual

	File name	File size	Download
	Datamaster_USER_MANUAL_EN.pdf	2MB

DMX chart & personalities

	File name	File size	Download

Photometrics

	File name	File size	Download

CAD symbols & drawings

	File name	File size	Download
	Datamaster_CAD_3D.dwg	3MB
	Datamaster_CAD_2D.dwg	860KB
	Datamaster_TECHNICAL_DRAWING.pdf	239KB

Tech docs

	File name	File size	Download

Software

	File name	File size	Download

Firmware

Istruzioni per l'aggiornamento firmware

1 Scaricare il firmware (solo l'ultima versione è scaricabile - per maggiori info contattare support@prolights.it)

2 Scaricare il software per l'aggiornamento UpBox_Tool

3 Seguire le istruzioni presenti nella seguente guida
-------------------------------------------------------------------------------
Note:

Gli aggiornamenti firmware richiedono il tool UPBOXPRO compatibile con tutti i prodotti Prolights
E' possibile utilizzare UPBOX1 e UPBOX2 *DISCONTINUI* controllando la compatibilità nella scheda qui sotto
Il software UpBox_Tool è compatibile con tutte le interfacce di aggiornamento
Per aggiornare le schede di rete con file .EHEX è necessario un cavo di rete e il software Professional Uploader. E' possibile utilizzare la seguente guida

Revisione	Data Rilascio	Firmware changelog
Update Tool: UPBOX1UP5 UPBOXPRO
Check hardware changelog before downloading firmware
2.2 STABLE	28/12/2023	Improvements: Removed "Fixture" section. Improved the "Play Scene" section. Set the value 5 minute as default in "Power Option" section.
