DIAMOND19
PROLIGHTS

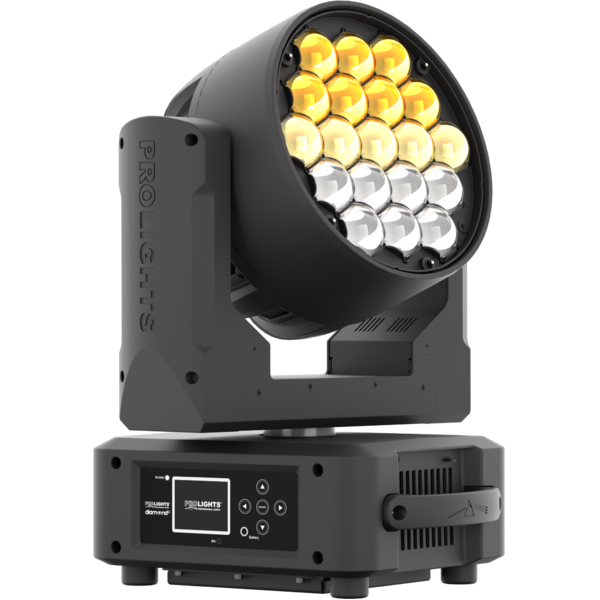

Diamond 19

Testa mobile wash 19x15W LED con effetti pixel

Diamond 19 è il proiettore LED della serie Diamond ideale in ogni situazione. Lo zoom che va da 6,7°- 41°, il fascio nitido e una fantastica gamma di colori lo rendono davvero un cavallo di battaglia. Il controllo dei pixel con sistema switch, l'intelligente design ottico del Diamond 19 e i suoi effetti integrati, forniscono effetti piacevoli anche in proiezione.
Potente, uniforme e intelligente, Diamond 19 è una garanzia su ogni palcoscenico.


Caratteristiche principali:

  • 19x15W LED RGBW Osram Ostar con un range di colori esteso e preciso
  • Controllo dei pixel (switch on/off) con generatore FX integrato per effetti veloci e precisi
  • Sistema di raffreddamento a liquido efficiente e silenzioso
Vedi varianti

PHOTO GALLERY

Diamond 19
Diamond 19
Diamond 19
Diamond 19

Specifiche tecniche

SORGENTE LUMINOSA
  • Sorgente: 19x15W RGBW Osram Ostar LED
  • Flusso luminoso: (6,7°) 2'339 lm - (41°) 3'811 @Full
  • Lux: (6,7°) 5'575 lx - (41°) 840lx @5 m full
  • Durata media sorgente: > 50.000 h
OTTICA
  • Zoom range: 6,7° - 41° motorizzato, lineare
  • Diametro lente: 212mm / 8.35''
  • Tipo lente: lenti piano convesse con trama a nido d'ape prive di interspazio
SISTEMA COLORE
  • Miscelazione del colore: RGBW / FC
  • CCT: controllo CCT tramite canale DMX indipendente
  • Preset bianchi: 2.000 K ~ 8.000K
  • Ruota colori: ruota colori virtuale con macro
EFFETTI DINAMICI
  • Pixel pattern: effetti pixel pre-impostati, statici e dinamici
  • Generatore effetti: colore di primo piano / sfondo, indice, velocità, direzione regolabili
  • Caratteristiche speciali: Pixels controlled through On/Off switch for simplified control and budget friendly
CORPO
  • Pan range: 630°
  • Tilt range: 265°
  • Risoluzione Pan/Tilt: bit 8 / 16-bit
  • Feedback: riposizionamento automatico dopo movimenti accidentali
  • Corpo: struttura in alluminio con coperture in policarbonato ad alta resistenza
  • Colore: nero, variante con finitura bianca disponibile
CONTROLLO
  • Protocolli: DMX512, RDM, W-DMX
  • Canali DMX: 18 / 19 / 20 / 32 / 98channel
  • Pixel control: controllo pixel2pixel mediante switch on/off
  • Controllo Wireless: integrato, ricevitore ad antenna (2.4 GHz) by Wireless Solution Sweden
  • RDM: RDM per controllo e impostazioni remote della fixture
  • Display: display a colori LCD ad alta risoluzione
  • Aggiornamento firmware: via DMX con UPBOXPRO/UPBOX2 (interfaccia USB-DMX non inclusa)
  • Ibernazione: attivazione automatica risparmio energia in assenza di segnale DMX
  • Master/Slave: per il controllo di più unità collegate in catena
  • Altro: THEATRE mode for silent operation and fan control throught DMX
ELETTRONICA
  • Dimmer: 0 ~ 100% lineare, elettronico
  • Strobo / shutter: 1 - 25 Hz, elettronico
  • Batteria display: batteria tampone autoricaricabile
  • Temperatura d'esercizio: -10° ~ +45° Ta
  • Controllo LED: funzionamento senza sfarfallio
ALIMENTAZIONE
  • Alimentazione elettrica: 100-240V - 50/60Hz
  • Potenza massima assorbita: 280W
  • Standby power: 54.3W
  • Output (a 230V): 6 unità connesse in serie
  • Fattore di potenza: > 0,93
CARATTERISTICHE FISICHE
  • Grado IP: 20
  • Raffreddamento: sistema di dissipazione con heating-pipe
  • Sospensione e fissaggio: qualsiasi posizione con supporti omega (inclusi) “quicklock”
  • Connessione di segnale: Amphenol XLR 3p + 5p IN/OUT connectors
  • Connessione di alimentazione: Neutrik powerCON IN/OUT connectors
  • Dimensioni (LxAxP): 338x449x235mm / 13.31''x17.68''x9.25''
  • Peso: 11kg / 24.25lbs
CERTIFICAZIONI / APPROVAZIONI
  • certificazioni / Approvazioni: CE, UKCA, RCM
BOX CONTENT

Varianti

Code
Colore
DIAMOND19BK
DIAMOND19BK (END OF LIFE)
Black
DIAMOND19WH
DIAMOND19WH (DISCONTINUO)
White
DIAMOND19CR
DIAMOND19CR (DISCONTINUO)
Chrome

Accessori e prodotti correlati

<b>ÆtherBox</b>
ÆtherBox
(Opzionale)
Transceiver CRMX a singolo universo IP65, con DMX ed Ethernet, Wi-Fi, Bluetooth, compat. batteria
<b>ÆtherBox</b> LITE
ÆtherBox LITE
(Opzionale)
Trasmettitore/ricevitore Wireless CRMX a singolo universo
958025L03
958025L03
(Opzionale)
Cavo TH07 3x2.5mm, PwCon FCA 3p 20A, PwCon FCB 3p 20A, L. 3m

DOWNLOAD

Data sheet & specs

File name File size Download
Letter datasheetDiamond19_A4_DATASHEET_(IT).pdf438KB
Letter datasheetDiamond19_A4_DATASHEET_(EN).pdf441KB

User manual

DMX chart & personalities

File name File size Download
DMX chartDiamond19bk_DMX_CHARTS.pdf75KB
DIAMOND19 Firmware rev. 3.2.00
manufacturer fixture library (Link) Link
prolights_diamond19.d4Download
manufacturer fixture library (Link) Link
prolights_diamond19_19ch.hedDownload
prolights_diamond19_20ch.hedDownload
prolights_diamond19_32ch.hedDownload
prolights_diamond19_98ch.hedDownload
manufacturer fixture library (Link) Link
diamond19_18ch.fdfDownload
diamond19_19ch.fdfDownload
diamond19_20ch.fdfDownload
diamond19_32ch.fdfDownload
diamond19_98ch.fdfDownload
manufacturer fixture library (Link) Link
prolights@diamond_19@extended_1.xmlDownload
prolights@diamond_19@extended_2.xmlDownload
prolights@diamond_19@standard.xmlDownload
prolights@diamond_19@basic-8.xmlDownload
manufacturer fixture library (Link) Link
diamond19_std_fv2_sf3_8.hog4showDownload
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
diamond 19 basic-8.fix2Download
diamond 19 basic-16.fix2Download
diamond 19 extended 1.fix2Download
diamond 19 extended 2 control.fix2Download
diamond 19 extended 2 single pixel.fix2Download
diamond 19 extended 2.fix2Download
diamond 19 standard.fix2Download
manufacturer fixture library (Link) Link
DIAMOND19 Firmware rev. 2.3.01
manufacturer fixture library (Link) Link
prolights_diamond19.d4Download
manufacturer fixture library (Link) Link
prolights_diamond19_19ch.hedDownload
prolights_diamond19_20ch.hedDownload
prolights_diamond19_32ch.hedDownload
prolights_diamond19_98ch.hedDownload
manufacturer fixture library (Link) Link
diamond19_18ch.fdfDownload
diamond19_19ch.fdfDownload
diamond19_20ch.fdfDownload
diamond19_32ch.fdfDownload
diamond19_98ch.fdfDownload
manufacturer fixture library (Link) Link
prolights@diamond_19@extended_1.xmlDownload
prolights@diamond_19@extended_2.xmlDownload
prolights@diamond_19@standard.xmlDownload
prolights@diamond_19@basic-8.xmlDownload
diamond19_std_fv2_sf3_8.hog4showDownload
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
diamond 19 basic-8.fix2Download
diamond 19 basic-16.fix2Download
diamond 19 extended 1.fix2Download
diamond 19 extended 2 control.fix2Download
diamond 19 extended 2 single pixel.fix2Download
diamond 19 extended 2.fix2Download
diamond 19 standard.fix2Download
manufacturer fixture library (Link) Link
DIAMOND19 Firmware rev. 1.3.00
manufacturer fixture library (Link) Link
prolights_diamond19.d4Download
manufacturer fixture library (Link) Link
prolights_diamond19_19ch.hedDownload
prolights_diamond19_20ch.hedDownload
prolights_diamond19_32ch.hedDownload
prolights_diamond19_98ch.hedDownload
manufacturer fixture library (Link) Link
diamond19_18ch.fdfDownload
diamond19_19ch.fdfDownload
diamond19_20ch.fdfDownload
diamond19_32ch.fdfDownload
diamond19_98ch.fdfDownload
manufacturer fixture library (Link) Link
prolights@diamond_19@extended_1.xmlDownload
prolights@diamond_19@extended_2.xmlDownload
prolights@diamond_19@standard.xmlDownload
prolights@diamond_19@basic-8.xmlDownload
diamond19_std_fv2_sf3_8.hog4showDownload
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
diamond 19 basic-8.fix2Download
diamond 19 basic-16.fix2Download
diamond 19 extended 1.fix2Download
diamond 19 extended 2 control.fix2Download
diamond 19 extended 2 single pixel.fix2Download
diamond 19 extended 2.fix2Download
diamond 19 standard.fix2Download
manufacturer fixture library (Link) Link

Photometrics

CAD symbols & drawings

File name File size Download
3D RFADiamond19bk_3D.rfa772KB
3D SKPDiamond19_3D.skp2MB
2DDiamond19_CAD_2D.dwg1MB
3DDiamond19_CAD_3D.dwg1MB
2D cad symbolsDiamond19bk_CAD_2DSYMBOLS.dwg245KB
Technical drawingDiamond19_TECHNICAL_DRAWING.pdf301KB
VectorWorksPROLIGHTS_VECTORWORKS_v2025_LIBRARY.vwx321MB
VectorWorksPROLIGHTS_VECTORWORKS_v2020_LIBRARY.vwx276MB
VectorWorksDIAMOND19_SYMBOLS.zip2MB

Tech docs

File name File size Download

Software

File name File size Download

Firmware


Istruzioni per l'aggiornamento firmware

1 Scaricare il firmware (solo l'ultima versione è scaricabile - per maggiori info contattare support@prolights.it)

2 Scaricare il software per l'aggiornamento UpBox_Tool

3 Seguire le istruzioni presenti nella seguente guida
-------------------------------------------------------------------------------
Note:
  • Gli aggiornamenti firmware richiedono il tool UPBOXPRO compatibile con tutti i prodotti Prolights
  • E' possibile utilizzare UPBOX1 e UPBOX2 *DISCONTINUI* controllando la compatibilità nella scheda qui sotto
  • Il software UpBox_Tool è compatibile con tutte le interfacce di aggiornamento
  • Per aggiornare le schede di rete con file .EHEX è necessario un cavo di rete e il software Professional Uploader. E' possibile utilizzare la seguente guida
Update Tool: UPBOXPRO UPBOXPRO
Check hardware changelog before downloading firmware
Revisione Data Rilascio Firmware changelog HW Compatibility
3.2.00 STABLE 10/11/2019 Firmware for units with 3 MOTOR ZOOM and NEW Led Pipe.
Firmware compatiblity can be checked considering the starting number of the firmware release already installed on the unit.
Unit with firmware version 1.x.xx can be updated only with 1.x.xx version and not with 2.x.xx

  • Added Halogen Mode
 Rev. 3 Not noted on unit's label
2.3.01 STABLE 14/11/2018 Firmware for units with 3 MOTOR ZOOM and OLD Led Pipe.
Firmware compatiblity can be checked considering the starting number of the firmware release already installed on the unit.
Unit with firmware version 1.x.xx can be updated only with 1.x.xx version and not with 2.x.xx

  • Added Theatre Mode
 Rev. 2 Not noted on unit's label
1.3.00 STABLE 13/07/2018 Firmware for units with 2 MOTOR ZOOM and OLD Led Pipe.
Firmware compatiblity can be checked considering the starting number of the firmware release already installed on the unit.
Unit with firmware version 1.x.xx can be updated only with 1.x.xx version and not with 2.x.xx

  • Added Theatre Mode for silent operation.
 Rev. 1 Not noted on unit's label
