EclFresnel CT+XS new

Fresnel LED da 120 W con sorgente a 6 colori, lente da 130 mm-5", barndoor incluso

EclFresnel CT+XS è un Fresnel LED compatto da 120W, con un output di 3.700 lm, dotato di una sorgente luminosa a 6 colori e di una lente Fresnel da 130 mm / 5'', progettato per sostituire i classici Fresnel alogeni da 300W.

Il nuovo sistema ottico offre uno zoom interno da 10° a 75°, mantenendo un'elevata efficienza a qualsiasi angolo del fascio senza alcuna variazione delle dimensioni fisiche del proiettore lungo tutta l'escursione dello zoom. È inoltre disponibile un kit opzionale con lente PC per ottenere una distribuzione luminosa specifica.

L'algoritmo SpektraOs garantisce uniformità operativa anche con gli altri modelli della gamma ECL Fresnel, un flusso luminoso superiore sia nei colori che nelle tonalità di bianco CCT, mantenendo uno spazio colore più ampio e uno spettro luminoso più ricco, per raggiungere valori senza precedenti di CRI, TLCI e TM30.

EclFresnel CT+ offre inoltre un funzionamento silenzioso, rendendolo uno strumento indispensabile per applicazioni in broadcast, teatro e ambito corporate.

SPEKTRA

Caratteristiche principali:

  • Fresnel LED da 120W a 6 colori, fornisce 3.700 lm
  • Sistema di zoom interno 10-75°, lente Fresnel da 130 mm / 5'', e kit PC opzionale
  • SpektraOs garantisce un valore CRI elevato fino a 98 e una riproduzione del colore uniforme su tutta la gamma
  • CRI: 97,7 @3.200K; 95,9 @5.600K - R9: 96,5 @3.200K; 95,4 @5.600K
Vedi varianti

PHOTO GALLERY

EclFresnel CT+XS
EclFresnel CT+XS
EclFresnel CT+XS
EclFresnel CT+XS
EclFresnel CT+XS

Specifiche tecniche

SORGENTE LUMINOSA
  • Sorgente: 120W sorgente LED a 6 colori
  • Flusso luminoso: (11,2°) 2.406 lm - (74,7°) 3.669 @Full
  • Lux: (11,2°) 2.560 lx - (74,7°) 225lx @5 m full
  • CRI: 97,7 @3.200K; 95,9 @5.600 K
  • R9: 96,5 @3200K; 96,2 @5.600 K
  • TLCI: 89 @3200K; 93 @5.600 K
  • TM30 Rf: > 94,8 @3.200K; > 94,3 @5.600 K
  • TM30 Rg: < 102,8 @3.200K; < 104,4 @5.600 K
  • Durata media sorgente: > 50.000 hrs (L70B10 @Ta 25° C / 77° F)
OTTICA
  • Zoom range: (Fresnel lens) 10°-75°; (PC lens) 10°-67° manuale
  • Diametro lente: 130mm / 5.12''
  • Tipo lente: PMMA lens
  • Ottiche aggiuntive: Lente PC disponibile come accessorio
  • Altro: barndoor e porta gelatina inclusi
SISTEMA COLORE
  • Spektra OS: precisione e uniformità cromatica
  • Controllo colore: XY, CCT, RGBW, Gel with Source Emulation, Tungsten emulation, HSI, User preset
  • Miscelazione del colore: 6 colour LEDs source
  • CCT: regolazione lineare della CCT da 1.850 K-20.000 K
CONTROLLO
  • Protocolli supportati: DMX512, RDM, CRMX (opzionale)
  • Canali DMX: From 1 to 34ch
  • RDM: per indirizzamento remoto e configurazione parametri
  • Display: display a colori da 2.4''
  • Stand Alone: 1 encoder con pulsante
  • Master/Slave: per il controllo di più unità collegate in catena
ELETTRONICA
  • Dimmer: 0 - 100% lineare, elettronico
  • Curve dimmer: 4 curve dimmer selezionabili
  • Strobo / shutter: 1 - 30 Hz, elettronico
  • PWM selezionabile: 1282 - 40000 Hz (step selezionabili)
  • Aggiornamento firmware: via DMX con UPBOXPRO (non inclusa)
CONNESSIONI
  • Connessione di alimentazione: Neutrik powerCON TRUE1 IN/OUT connectors
  • Connessione di segnale: Amphenol XLR 5p IN/OUT connectors
  • Connessione Wireless: LumenRadio TimoTwo FX opzionale - compatibile CRMX, CRMX² (solo RX) e W-DMX, con Bluetooth
ALIMENTAZIONE
  • Alimentazione elettrica: 100-240V - 50/60Hz
  • Alimentazione a bassa tensione DC: 48V
  • Potenza massima assorbita (230V): 130W
  • Output (a 230V): 20 unità connesse in serie
  • Standby power: 5,8 W
  • Fattore di potenza: > 0,94
CARATTERISTICHE FISICHE
  • Grado IP: IP20
  • Raffreddamento: aria forzata con ventola silenziosa
  • Struttura: Lega di magnesio pressofusa
  • Finitura: nero (RAL 9004)
  • Temperatura d'esercizio: Ta -10 - +45 °C
  • Dimensioni (LxAxP): 227x289x294mm / 8.94''x11.38''x11.57''
  • Peso: 3,8kg / 8.38lbs
INSTALLAZIONE
  • Hardware a bordo: inclusi filter frame e doors barndoor a 8 doors
CERTIFICAZIONI / REPORT
  • Conformità: CE
BOX CONTENT

Varianti

Code
Finitura
ECLFRCTPXSBK
ECLFRCTPXSBK (NEW)
Black

Accessori e prodotti correlati

FCLECLFRCTPXS
FCLECLFRCTPXS
(Opzionale)
Flight-case per contenere 6 pc serie ECLFRCTPXS

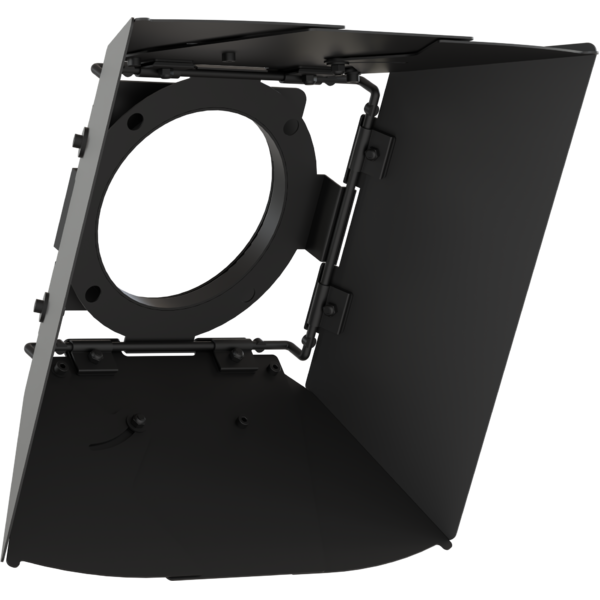

ECLFRCTPXSBDBK
ECLFRCTPXSBDBK
(Incluso)
8 alette per la regolazione del fascio di luce per serie ECLFRCTPXS, nero

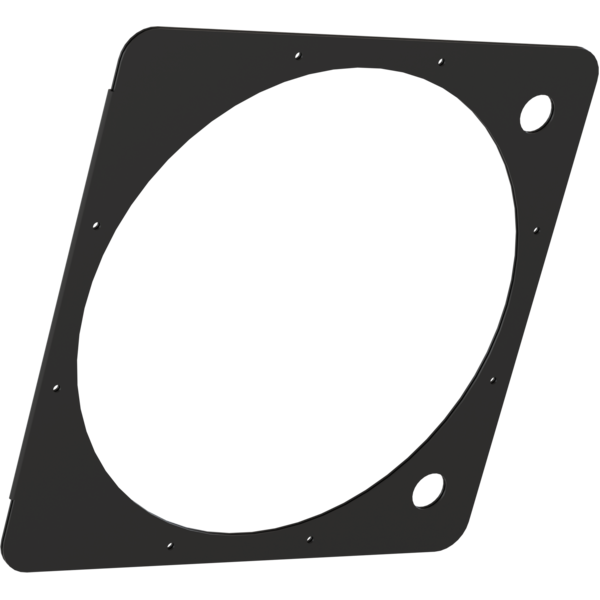

ECLFRCTPXSFFBK
ECLFRCTPXSFFBK
(Incluso)
Porta filtro per serie ECLFRCTPXS, nero

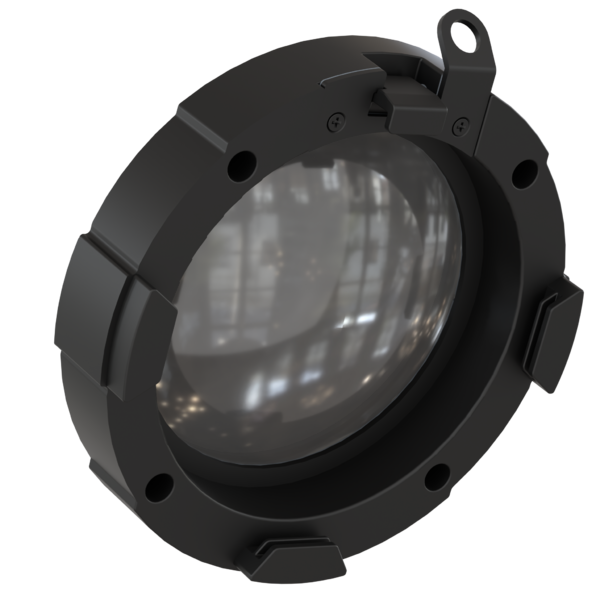

ECLFRCTPXSPCLKBK
ECLFRCTPXSPCLKBK
(Opzionale)
PC lens kit for ECLFRCTPXS, nero
EFSBUFDS
EFSBUFDS
(Opzionale)
SNAPBAG - Universal SMALL DEEPER for BARNDOORS
ECLFRSPG
ECLFRSPG
(Opzionale)
Spigot per fixtures PROLIGHTS
LRT2WK1
LRT2WK1
(Opzionale)
Kit wireless 1 con TimoTwo
SPGM12
SPGM12
(Opzionale)
Spigot 28mm per fixtures, perno M12
SPGM10
SPGM10
(Opzionale)
Spigot 28mm per fixtures, perno M10
C6040B
C6040B
(Opzionale)
Clamp in alluminio per spigot 28mm, port.200Kg, tubi 48-51mm, nero
C6002B
C6002B
(Opzionale)
Clamp in alluminio Slim, port.200Kg, tubi 48-51mm, perno M10, Black&White& White
RSR0630B
RSR0630B
(Opzionale)
Cavo di sicurezza acciaio per corpi sospesi, moschettone inox, L=60 cm, nero
9533FXWL03
9533FXWL03
(Opzionale)
Cavo Ass. TH07 3x2.5mm, spina SCHUKO, presa MENAC3FXW, L.3 m
9513FXWL03
9513FXWL03
(Opzionale)
Cavo Ass. TH07 3x2.5mm, spina CEE 3p 16A 230V, presa MENAC3FXW, L.3 m
958225L03
958225L03
(Opzionale)
Cavo TH07 3x2.5mm, PwCon MXW 3p 16A, PwCon FXW 3p 16A, L. 3m
TOUR53415L03
TOUR53415L03
(Opzionale)
Cavo Dmx assembl. HC5340, CANC5MXX XLR 5p -> CANC5FXX XLR (f) 5p, L.3m
UPBOXPRO
UPBOXPRO
(Opzionale)
Interfaccia aggiornamento firmware, USB IN, connettore XLR DMX OUT 5-pin

DOWNLOAD

Data sheet & specs

File name File size Download
Letter datasheetEclfrctpxs_A4_DATASHEET_(EN).pdf(02/01/2026)439KB
Tender SpecificationEclfrctpxs_TENDER_SPECIFICATION.pdf(15/12/2025)305KB

User manual

File name File size Download
User manualEclfrctpxs_USER_MANUAL_EN.pdf(17/02/2026)3MB
User manualEclfrctpxs_General_Safety_Information.pdf(07/01/2026)3MB

DMX chart & personalities

File name File size Download
DMX chartEclfrctpxs_DMX_CHARTS.pdf(17/02/2026)288KB

ECLFRCTPXS Firmware rev. 1.1.00.0

manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link

Photometrics

CAD symbols & drawings

File name File size Download
3D SKPEclfrctpxs_3D.skp(20/11/2025)359KB
2DEclfrctpxs_CAD_2D.dwg(17/11/2025)3MB
3DEclfrctpxs_CAD_3D.dwg(20/11/2025)190KB
2D cad symbolsEclfrctpxs_CAD_2DSYMBOLS.dwg(26/11/2025)33KB
Technical drawingEclfrctpxs_TECHNICAL_DRAWING.pdf(17/11/2025)398KB
VectorWorksVECTORWORKS_SYMBOLS.vwx(26/11/2025)718KB

Tech docs

File name File size Download

Software

File name File size Download

Firmware


Informazioni sugli aggiornamenti firmware

Il firmware dei prodotti PROLIGHTS può essere aggiornato in diversi modi in base al prodotto e all'estensione del file. I metodi disponibili sono indicati nelle specifiche del prodotto nella sezione CONTROL - Firmware upgrade.

Metodo/Dispositivo Estensione file Software necessario Istruzioni
UPBOXPRO (*) .PRL UpBox_Tool Guida
USB port .PRL Nessun software necessario vedere User Manual
Ethernet port .EHEX Professional Uploader Guida
Ethernet port .ALF DMX Workshop Guida

(*) È ancora possibile utilizzare UPBOX1 e UPBOX2 verificandone la compatibilità nella pagina degli accessori del prodotto. Per utilizzare UPBOX2 è necessario scaricare i driver dal seguente link.

Nota: Alcuni prodotti senza ingresso DMX o USB potrebbero richiedere un dispositivo aggiuntivo e non essere compatibili con UPBOXPRO. Verifica  qui  la lista dei prodotti.

Istruzioni PER L'AGGIORNAMENTO

  1. Verifica i metodi di aggiornamento disponibili sul prodotto nella sezione CONTROL - Firmware upgrade
  2. Scarica il firmware e il software dedicato per l'aggiornamento
  3. Segui la guida per l'aggiornamento disponibile nella cartella del firmware
Update Tool: UPBOXPRO UPBOXPRO
Check hardware changelog before downloading firmware
Revisione Data Rilascio Firmware changelog HW Compatibility
1.1.00.0 STABLE 16/02/2026

Improvements:

  • Changed the channel order in RAW color modes M36, M37, and M38 as follows:
    • Red
    • Green
    • Blue
    • Cyan
    • Lime
    • Amber
  • Improved ProPhoto RGB Color Space.
