MINIECLTR
PROLIGHTS

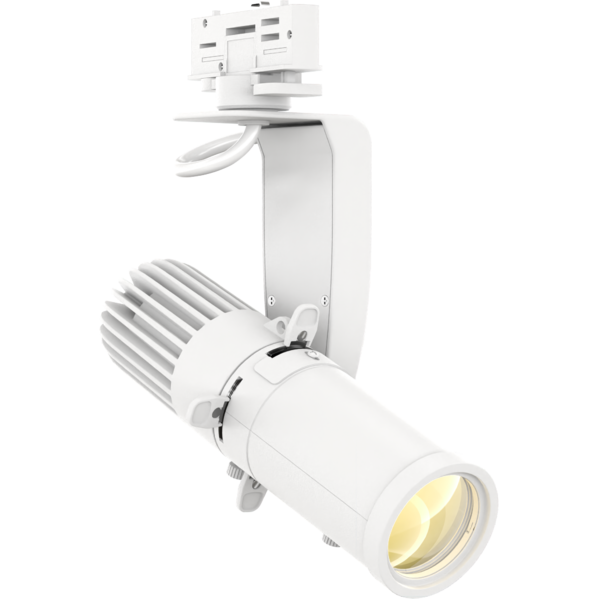

EclMiniProfile TR

Mini sagomatore LED track mounted da 28W con manopola manuale

EclMiniProfile TR è un LED CREE da 28W e costituisce un nuovo concetto di mini LED ellissoidale. Dotato di un design elegante, semplicità d'uso grazie alla manopola manuale, ottiche precise, proiezione nitida, luminosa e uniforme - il tutto in un housing che è esattamente un quarto della grandezza dei tradizionali proiettori ellissoidali. EclMiniProfile è pensato per applicazioni in showroom, musei, ristoranti, chiese, teatri e qualunque altro tipo di installazione in cui le dimensioni costituiscono un fattore importante. Disponibile nelle versioni tungsten e daylight, EclMiniProfile fornisce una proiezione uniforme, con un alto CRI a qualunque livello di luminosità e dimmer lineare sull'intera curva.

Caratteristiche principali:

  • Sorgente LED bianca da 28W disponibile nelle varianti Tungsten e Daylight
  • Lenti opzionali 19° / 26° / 36° / 50°
  • Dimmer con manopola manuale e adattatori track removibili per una semplice applicazione
Vedi varianti

PHOTO GALLERY

EclMiniProfile TR
EclMiniProfile TR
EclMiniProfile TR
EclMiniProfile TR
EclMiniProfile TR

Specifiche tecniche

SORGENTE LUMINOSA
  • Sorgente: 28W LED CREE Bianco
  • CCT sorgente: (TU) 3.000 K - (DY) 5.700K
  • Flusso luminoso: (TU) (19°) 563 lm - (26°) 554 lm - (36°) 582 lm - (50°) 552 @Full
  • Flusso luminoso: (DY) (19°) 731 lm - (26°) 729 lm - (36°) 743 lm - (50°) 693 lm @full
  • Lux: (TU) (19°) 330 lx - (26°) 180 lx - (36°) 96 lx - (50°) 51lx @5 m full
  • Lux: (DY) (19°) 397 lx - (26°) 212 lx - (36°) 107 lx - (50°) 52lx @5 m full
  • CRI: (TU) >92; (DY) >80
  • TLCI: (TU) >90; (DY) >68
  • TM30 Rf: (TU) >90; (DY) >79
  • TM30 Rg: (TU) >97; (DY) >97
  • Durata media sorgente: > 70.000 hrs (L70B10 @Ta 25° C / 77° F)
OTTICA
  • Angolo di proiezione: optional profile lens 19° / 26° / 36° / 50° (gobo holder included) - wash zoom lens 15°-30°/ 25°-50°
  • Tipo lente: gruppo ottico composto da lente in vetro HQ
GOBO
  • Gobos fissi: gobo holder included in optics
  • Dimensioni gobos: E, outer: 37 mm - image: 23 mm - thickness: 1,1 mm
ELETTRONICA
  • Dimmer: 0 - 100%, dimmer manuale su manopola
CONNESSIONI
  • Connessione di alimentazione: adattatore track (EUTRAC, STAFF, GLOBAL, IVELA, Eurostandard Plus compatible)
ALIMENTAZIONE
  • Alimentazione elettrica: 100-240V - 50/60Hz
  • Potenza massima assorbita (230V): 22W
  • Output (a 230V): 43 unità connesse in serie
  • Fattore di potenza: >0,40
CARATTERISTICHE FISICHE
  • Grado IP: IP20
  • Raffreddamento: senza ventole, a convezione naturale
  • Struttura: Robusto profilo in alluminio
  • Finitura: bianco (RAL 9003)
  • Temperatura d'esercizio: Ta -20 - +45 °C
  • Dimensioni (LxAxP): 112x210x226mm / 4.41''x8.27''x8.9''
  • Peso: 1kg / 2.2lbs
CERTIFICAZIONI / REPORT
  • Conformità: CE, UKCA, RCM
BOX CONTENT

Varianti

Code
CT
CRI
Lumen
MINIECLTRTU
MINIECLTRTU
3.000 K
92
582 lm
MINIECLTRDY
MINIECLTRDY (END OF LIFE)
5.700 K
80
743 lm
MINIECLTRDY2
MINIECLTRDY2
5.700 K
89
690 lm

Accessori e prodotti correlati

RSR0630B
RSR0630B
(Opzionale)
Cavo di sicurezza acciaio per corpi sospesi, moschettone inox, L=60 cm, nero
C6002B
C6002B
(Opzionale)
Clamp in alluminio Slim, port.200Kg, tubi 48-51mm, perno M10, Black&White& White
MINIECLTRL19
MINIECLTRL19
(Opzionale)
Ottica per sagomatore MINIECLTR, porta gobo incluso, angolo 19°
MINIECLTRL26
MINIECLTRL26
(Opzionale)
Ottica per sagomatore MINIECLTR, porta gobo incluso, angolo 26°
MINIECLTRL36
MINIECLTRL36
(Opzionale)
Ottica per sagomatore MINIECLTR, porta gobo incluso, angolo 36°
MINIECLTRL50
MINIECLTRL50
(Opzionale)
Ottica per sagomatore MINIECLTR, porta gobo incluso, angolo 50°
<b>EclMini</b> PHDZL1540
EclMini PHDZL1540
(Opzionale)
Lenti profile zoom 15-40° ad alta definizione per la serie Ecl Mini, bianca
<b>EclMini</b> PHDZL1020
EclMini PHDZL1020
(Opzionale)
Lenti profile zoom 10-20° ad alta definizione per la serie Ecl Mini, bianca
ECLMINIGOBOHINDB
ECLMINIGOBOHINDB
(Opzionale)
Porta gobo per EclMini con sistema manuale di indicizzazione di posizione, nero
<b>EclMini</b> WashLens 15°- 30°
EclMini WashLens 15°- 30°
(Opzionale)
Lente Wash Zoomabile 15-30° per EclMini, bianco
<b>EclMini</b> WashLens 25°- 50°
EclMini WashLens 25°- 50°
(Opzionale)
Lente Wash Zoomabile 25-50° per EclMini, bianco
<b>EclMini</b> Half Snoot
EclMini Half Snoot
(Opzionale)
Mezza visiera per EclMini, bianco
<b>EclMini</b> Full Snoot
EclMini Full Snoot
(Opzionale)
Visiera completa per EclMini, bianco
<b>EclMini</b> Louvre
EclMini Louvre
(Opzionale)
Filtro anti abbagliamento per EclMini, bianco
<b>EclMini</b> Barndoor+Frame
EclMini Barndoor+Frame
(Opzionale)
Barndoor e porta filtro (compatibile con lenti Wash - non compatibile con lenti Profile) per EclMini
Track ADA
Track ADA
(Incluso)

DOWNLOAD

Data sheet & specs

File name File size Download
Letter datasheetMiniecltr_A4_DATASHEET_(EN).pdf(20/10/2022)373KB

User manual

File name File size Download
User manualMiniecltr_USER_MANUAL_ITEN.pdf(22/05/2020)2MB
User manualMiniecltrdy2_General_Safety_Information.pdf(27/05/2024)2MB

DMX chart & personalities

File name File size Download

Photometrics

CAD symbols & drawings

File name File size Download
3D SKPMiniecltrtu_3D.skp(23/07/2021)314KB
3D revitMINIECLTR_3D_REVIT.zip2MB
3DMiniecltr_CAD_3D.dwg(16/07/2021)542KB
2DMiniecltr_CAD_2D.dwg(27/04/2020)2MB
Technical drawingMiniecltr_TECHNICAL_DRAWING.pdf(27/04/2020)200KB
VectorWorksMINIECLTR_SYMBOLS.zip892KB

Tech docs

File name File size Download

Software

File name File size Download
SoftwareProlights Dialux Plug-In(03/03/2025)192MB

Firmware
