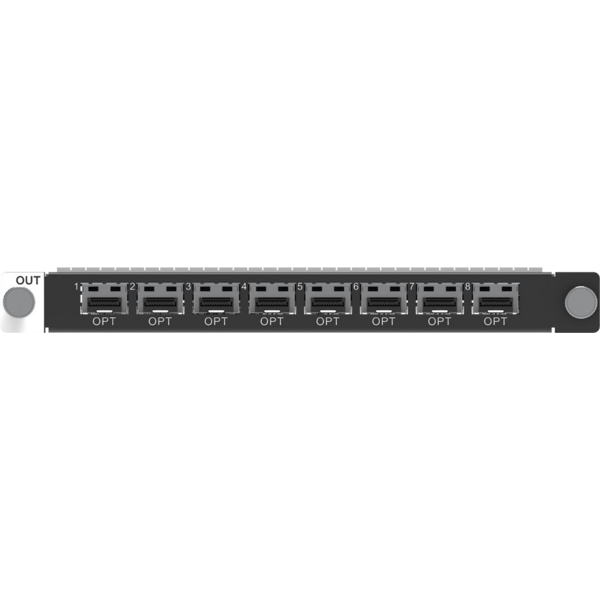

NOVAHOC11
ORDER CODE: NOVAHOC11
Novastar output card for NOVAH, 4xoptical fiber (aumentato).
8× porte ottiche 10G (OPT)
- Le porte OPT 1-OPT 4 operano come porte principali
- Le porte OPT 5-OPT 8 operano come backup
- OPT 5 effettua il backup o la copia dell'uscita di OPT 1
- OPT 6 effettua il backup o la copia dell'uscita di OPT 2
- OPT 7 effettua il backup o la copia dell'uscita di OPT 3
- OPT 8 effettua il backup o la copia dell'uscita di OPT 4 - La capacità di carico di una porta OPT equivale a quella di 10 porte Ethernet
- Supporto della topologia libera
- Configurazione flessibile dello schermo senza vincoli di forma rettangolare su una singola porta Ethernet (la risoluzione totale dello schermo deve rientrare nella capacità massima del dispositivo)
- Capacità massima di carico: 26.000.000 pixel
- Larghezza max: 16.384 pixel
- Altezza max: 16.384 pixel - Supporto delle modalità copia e backup (solo le schede impostate nella stessa modalità possono essere utilizzate insieme per pilotare uno schermo)
- Supporta uscite a 8 bit e 10 bit (la profondità colore va impostata tramite NovaLCT)
- Supporto per uscita a 144Hz
- Supporta moduli ottici single-mode e multi-mode
- Distanza di trasmissione fino a 10 km (single-mode)
- Distanza di trasmissione fino a 300 m (multi-mode) - I moduli ottici utilizzano incapsulamento SFP+
- Modulo ottico multi-mode: 10G SFP+ SR
- Modulo ottico single-mode: 10G SFP+ LR - Questa scheda non può essere utilizzata insieme alle schede di invio H_4xfiber, H_20xRJ45 o H_16xRJ45+2xfiber per pilotare lo stesso schermo
- Schede dello stesso tipo, con lo stesso frame rate ma risoluzioni diverse, possono essere utilizzate insieme
- Lo schermo pilotato da questa scheda supporta l'effetto di transizione in dissolvenza (fade)
- Supporto layer
- H15: fino a 2× 8K, 4× 4K, 8× DL, 16× 2K
- H15 Enhanced: fino a 2× 8K, 4× 4K, 5× DL, 10× 2K
Specifiche
- Peso: 500 g
- Dimensioni: 193 mm × 247,12 mm × 21,15 mm
- Consumo energetico: 36 W
Note
- Per la scheda di invio H_4xfiber (Enhanced), sono inclusi 4 moduli ottici 10G SFP+ LR, già installati nelle porte OPT 1-OPT 4
- Quando lo schermo è pilotato dalla scheda H_4xfiber (Enhanced), è richiesto NovaLCT versione 5.4.8 o superiore per la configurazione
- Si consiglia di collegare un convertitore in fibra della serie CVT alla porta OPT
- Per le schede riceventi che supportano la funzione di topologia libera, contattare il supporto tecnico per ulteriori informazioni
