ECLFRESNELVW
PROLIGHTS

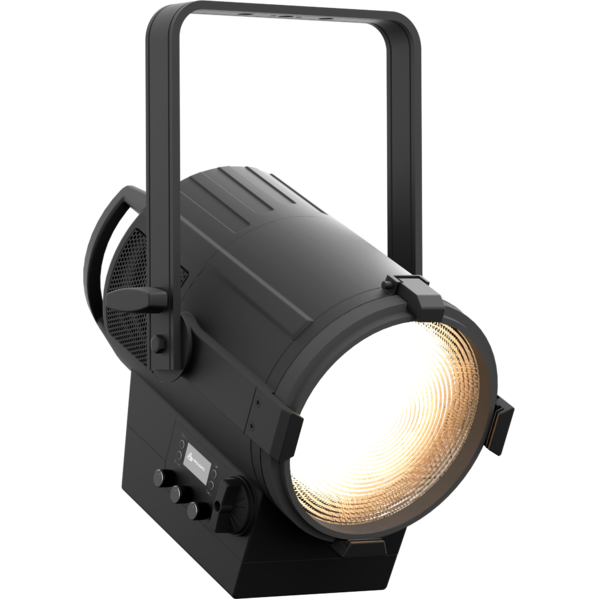

EclFresnel VW

Fresnel LED Bianco Variabile 250W (2,700K - 5,600K), con zoom manuale 17° - 64°

EclFresnel VW è una potente lampada LED Fresnel, progettata per sostituire un apparecchio da 1.000 W, con una luce bianca variabile brillante e di alta qualità, da 2.700 K a 5.600 K, utilizzando una sorgente LED da 250 W.
Perfetto per applicazioni che richiedono una resa del bianco di alta qualità, come in studi televisivi, gallerie e produzioni virtuali, con CRI elevato (>96), TLCI (>96), TM-30 e R9.
L'EclFresnel VW ha una gamma di zoom manuale da 17° a 64°, con messa a fuoco precisa e una barndoors a 8 doors (incluso).
Questo dispositivo ha un'interfaccia utente intuitiva con manopole rotanti. Ha anche impostazioni autonome, connessioni PowerCon True in & through e XLR in & through, offrendo un'esperienza utente incredibile e una facile configurazione.

Caratteristiche principali:

  • CCT lineare bianco, da 2,700K a 5,600K
  • LED Bianco Variabile 250W con CRI >96; TLCI >96; alto TM-30 e R9
  • Barndoor, spigot da 28 mm e telaio per filtro inclusi
Vedi varianti

PHOTO GALLERY

EclFresnel VW
EclFresnel VW
EclFresnel VW
EclFresnel VW
EclFresnel VW
EclFresnel VW
EclFresnel VW

Specifiche tecniche

SORGENTE LUMINOSA
  • Sorgente: 250W LED bianco variabile
  • CCT: 2.700 K - 5.600
  • Flusso luminoso: (17°) 8'693 lm - (64°) 10'955 @Full
  • Lux: (17°) 9'492 lx - (64°) 2'557lx @3 m full
  • CRI: 95 @WW; 95 @CW; 94 @full
  • R9: 97 @WW; 92 @CW; 81 @full
  • TLCI: 97 @WW; 98 @CW; 98 @full
  • TM30 Rf: >94 @WW; >92 @CW; >93 @full
  • TM30 Rg: >103 @WW; >103 @CW; >104 @full
  • Durata media sorgente: > 50.000 hrs (L70B10 @Ta 25° C / 77° F)
OTTICA
  • Zoom range: 17° - 64° manuale
  • Diametro lente: 8'' - 200mm / 0.31''
  • Tipo lente: fresnel zoom lens
SISTEMA COLORE
  • Miscelazione del colore: bianco variabile
  • CCT: controllo CCT tramite canale DMX indipendente
  • Preset bianchi: 2.700 K - 5.600K
  • Ruota colori: bianchi predefiniti incorporati
EFFETTI DINAMICI
  • Risoluzione di controllo: dimmer 16-bit
  • Modalità statico: selezione statica del dimmer e della temperatura colore
  • Modalità manuale: regolazione manuale dimmer e CT da manopola
  • Auto mode: programmi integrati con regolazione della velocità di esecuzione
CONTROLLO
  • Protocolli supportati: DMX512, RDM
  • Stand Alone: 3 pomelli rotativi
  • Canali DMX: 1 / 2 / 4 / 5 / 11channel
  • RDM: RDM per controllo e impostazioni remote della fixture
  • Display: Graphic User Interface
  • Aggiornamento firmware: via DMX con UPBOXPRO/UPBOX1 (interfaccia USB-DMX non inclusa)
CORPO
  • Pan: (for pole operated version) 360° con regolazione manuale
  • Tilt: (for pole operated version) 340° con regolazione manuale
  • Hardware a bordo: telaio del filtro, barndoor ad 8 porte e spigot per staffa OMEGA
  • Corpo: Corpo in alluminio pressofuso ad alta resistenza
  • Colore: nero (RAL 9004) o bianco (RAL 9010)
ELETTRONICA
  • Dimmer: 0 ~ 100% lineare, elettronico
  • Curve dimmer: 4 curve dimmer selezionabili
  • Strobo / shutter: 1 - 30 Hz, elettronico
  • Temperatura d'esercizio: -20° ~ +45° Ta
  • Controllo LED: frequenza senza flicker con PWM regolabile
  • PWM selezionabile: 600 ~ 25.000 Hz (step selezionabili)
ALIMENTAZIONE
  • Alimentazione elettrica: 100-240V - 50/60Hz
  • Potenza massima assorbita: 240W
  • Standby power: 32,5 W
  • Output (a 230V): 17 unità connesse in serie
  • Fattore di potenza: > 0,93
CARATTERISTICHE FISICHE
  • Grado IP: IP20
  • Raffreddamento: heat pipe con ventola silenziosa
  • Sospensione e fissaggio: staffa per il fissaggio in sospensione e per il posizionamento
  • Connessione di segnale: Amphenol XLR 5p IN/OUT connectors
  • Connessione di alimentazione: Neutrik powerCON TRUE1 IN/OUT connectors
  • Dimensioni (LxAxP): 283x440x343mm / 11.14''x17.32''x13.5''
  • Dimensioni con sistema PO (LxAxP): 341x545x343mm / 13.43''x21.46''x13.5''
  • Peso: 7,8kg / 17.2lbs
  • Peso con sistema PO: 10kg / 22.05lbs
CERTIFICAZIONI / APPROVAZIONI
  • Certificazioni / Approvazioni: CE, UKCA, RCM
BOX CONTENT

Varianti

Code
Colore
Staffa
Input
ECLFRESNELVWBK
ECLFRESNELVWBK
Black
M.O.
DMX
ECLFRESNELVWPOBK
ECLFRESNELVWPOBK
Black
P.O.
DMX
ECLFRESNELVWWH
ECLFRESNELVWWH (END OF LIFE)
White
M.O.
DMX
ECLFRVWPONBK
ECLFRVWPONBK (DISCONTINUO)
Black
P.O.
NET/DMX

Accessori e prodotti correlati

9533FXWL03
9533FXWL03
(Opzionale)
Cavo Ass. TH07 3x2.5mm, spina SCHUKO, presa MENAC3FXW, L.3 m
TOUR53415L03
TOUR53415L03
(Opzionale)
Cavo Dmx assembl. HC5340, CANC5MXX XLR 5p -> CANC5FXX XLR (f) 5p, L.3m
958225L03
958225L03
(Opzionale)
Cavo TH07 3x2.5mm, PwCon MXW 3p 16A, PwCon FXW 3p 16A, L. 3m
9513FXWL03
9513FXWL03
(Opzionale)
Cavo Ass. TH07 3x2.5mm, spina CEE 3p 16A 230V, presa MENAC3FXW, L.3 m
RSR0630B
RSR0630B
(Opzionale)
Cavo di sicurezza acciaio per corpi sospesi, moschettone inox, L=60 cm, nero
C6002B
C6002B
(Opzionale)
Clamp in alluminio Slim, port.200Kg, tubi 48-51mm, perno M10, Black&White& White
C6040B
C6040B
(Opzionale)
Clamp in alluminio per spigot 28mm, port.200Kg, tubi 48-51mm, nero
ECLFRSPG
ECLFRSPG
(Incluso)
Spigot per fixtures PROLIGHTS
ECLFRSBD
ECLFRSBD
(Incluso)
Alette per regolazione fascio di luce
FCLECLFRS
FCLECLFRS
(Opzionale)
Flightcase per 4x ECLFRESNEL
ECLFRSTPG
ECLFRSTPG
(Incluso)
Telaio porta gelatina per ECLFRESNEL series
EFSBUFDS
EFSBUFDS
(Opzionale)
SNAPBAG - Universal SMALL DEEPER for BARNDOORS
SPGM10
SPGM10
(Opzionale)
Spigot 28mm per fixtures, perno M10
SPGM12
SPGM12
(Opzionale)
Spigot 28mm per fixtures, perno M12
UPBOXPRO
UPBOXPRO
(Opzionale)
Interfaccia aggiornamento firmware, USB IN, connettore XLR DMX OUT 5-pin

DOWNLOAD

Data sheet & specs

File name File size Download
Letter datasheetEclfresnelvw_A4_DATASHEET_(EN).pdf(20/09/2022)479KB
Tender SpecificationEclfresnelvwbk_TENDER_SPECIFICATION.pdf(26/05/2022)4MB
Tender SpecificationEclfresnelvwwh_TENDER_SPECIFICATION.pdf(26/05/2022)4MB

User manual

File name File size Download
User manualEclfresnelvw_USER_MANUAL_EN.pdf(31/01/2023)5MB
User manualGENERAL_SAFETY_INFORMATION.pdf(02/12/2022)12MB

DMX chart & personalities

File name File size Download
DMX chartEclfresnelvw_DMX_CHARTS.pdf(30/12/2021)95KB

ECLFRESNELVW Firmware rev. 1.1

manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link

Photometrics

CAD symbols & drawings

File name File size Download
3D sketchupECLFRESNELVW_3D_SKETCHUP.zip5MB
2DEclfresnelvw_CAD_2D.dwg(23/12/2020)23MB
3DECLFRESNELVW_3D.zip3MB
Technical drawingEclfresnelvw_TECHNICAL_DRAWING.pdf(23/12/2020)823KB
VectorWorksECLFRESNELVW_SYMBOLS.zip4MB
VectorWorksPROLIGHTS_VECTORWORKS_v2025_LIBRARY.vwx(13/05/2025)321MB
VectorWorksPROLIGHTS_VECTORWORKS_v2020_LIBRARY.vwx(13/05/2025)276MB

Tech docs

File name File size Download
Noise ReportEclfresnelvw_NOISE_REPORT.pdf(17/05/2024)610KB

Software

File name File size Download

Firmware


Informazioni sugli aggiornamenti firmware

Il firmware dei prodotti PROLIGHTS può essere aggiornato in diversi modi in base al prodotto e all'estensione del file. I metodi disponibili sono indicati nelle specifiche del prodotto nella sezione CONTROL - Firmware upgrade.

Metodo/Dispositivo Estensione file Software necessario Istruzioni
UPBOXPRO (*) .PRL UpBox_Tool Guida
USB port .PRL Nessun software necessario vedere User Manual
Ethernet port .EHEX Professional Uploader Guida
Ethernet port .ALF DMX Workshop Guida

(*) È ancora possibile utilizzare UPBOX1 e UPBOX2 verificandone la compatibilità nella pagina degli accessori del prodotto. Per utilizzare UPBOX2 è necessario scaricare i driver dal seguente link.

Nota: Alcuni prodotti senza ingresso DMX o USB potrebbero richiedere un dispositivo aggiuntivo e non essere compatibili con UPBOXPRO. Verifica la pagina accessori del prodotto.

Istruzioni PER L'AGGIORNAMENTO

  1. Verifica i metodi di aggiornamento disponibili sul prodotto nella sezione CONTROL - Firmware upgrade
  2. Scarica il firmware e il software dedicato per l'aggiornamento
  3. Segui la guida per l'aggiornamento disponibile nella cartella del firmware
Update Tool: UPBOXPRO UPBOXPRO
Check hardware changelog before downloading firmware
Revisione Data Rilascio Firmware changelog HW Compatibility
1.1 STABLE 27/12/2023 New function:
  • Added 20 Presets within the Stand Alone menu. It is possible to save Stand Alone configurations and recall them.
Improvement:
  • Improved RDM compliance.
  • Improved CCT management.
 Rev. 1.0
Rev. 1.2
