EclProfile FC
ORDER CODE: ECLFC
Condividimi

Immagine Principale
  • ECLFC
  • ECLFC
  • ECLFC
  • ECLFC
  • ECLFC
  • ECLFC
  • ECLFC
  • ECLFC
  • ECLFC
  • ECLFC
  • ECLFC
  • ECLFC
  • ECLFC
  • ECLFC
  • ECLFC
  • ECLFC
    • EclProfile FC
    Code Colore Disp.
    ECLFCBK
    DISCONTINUO    		 Black
    ECLFCWH
    END OF LIFE    		 White

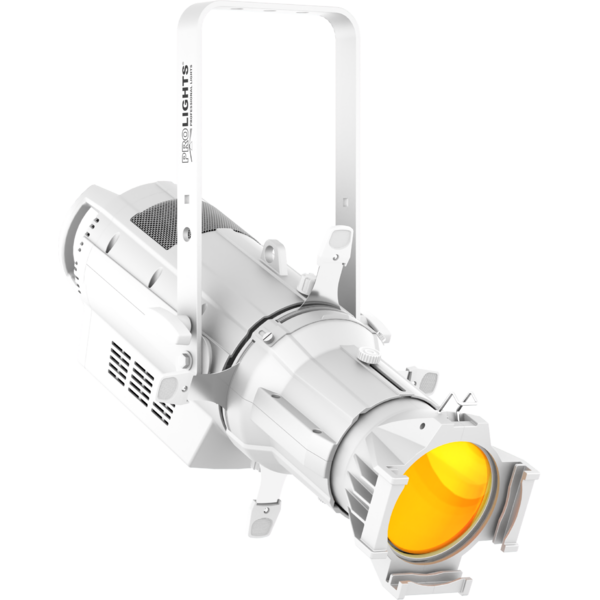

    EclProfile FC è un sagomatore LED ellissoidale full colour pensato per offrire un'ampia gamma di pastelli, bianchi e saturi uniformi, con o senza gobos. La sorgente LED RGB + Lime dell' EclProfile FC è stata specificamente ingegnerizzata per fornire uno spettro e un output completi in tutti gli ambienti, qualsiasi sia l'applicazione.

    Features:
    Sagomatore LED RGB + Lime con HD Dimming ed estese palette colori
    Ottiche ad alta definizione per una precisa proiezione dei gobos
    Compatibile con accessori standard del settore

    SORGENTE LUMINOSA
    • Sorgente:
      91x3
      W
      RGB + lime LED
    • Flusso luminoso:
      (5°) 3'538 lm - (10°) 4'088 lm - (14°) 3'811 lm - (19°) 4'273 lm - (26°) 4'210 lm - (36°) 5'321 lm - (50°) 4'287
    • Lux:
      (5°) 36'042 lx - (10°) 17'857 lx - (14°) 10'578 lx - (19°) 6'189 lx - (26°) 4'042 lx - (36°) 2'016 lx, (50°) 991
      lx
      @3 m full
    • Durata media sorgente:
      > 50.000 h
    OTTICA
    • Angolo di proiezione:
      optional 5° / 10° / 14° / 19° / 26° / 36° / 50° / 70° / Z15 - 30° / Z25 - 50
      °
    • Tipo lente:
      gruppo ottico composto da lente in vetro HQ
    SISTEMA COLORE
    • Miscelazione del colore:
      RGB + lime / full colour
    • CCT:
      controllo CCT, correzione +/- green, emulazione tungsten
    • Preset bianchi:
      2.700 K ~10.000
      K
    • Macros:
      preset bianchi incorporati
    EFFETTI DINAMICI
    • Dimensioni gobos:
      B, outer: 86 mm - image: 64,5 mm - thickness: 1,1 mm
    • Modalità statico:
      riproduzione statica di un colore
    • Modalità manuale:
      regolazione manuale di un colore
    • Caratteristiche speciali:
      calibrazione automatica del colore via software - crossfade lineare da un preset di bianco ad un qualsiasi colore e CTO
    CORPO
    • Corpo:
      corpo in alluminio pressofuso ad alta resistenza
    • Colore:
      nero, variante con finitura bianca disponibile
    CONTROLLO
    • Protocolli:
      DMX512, RDM
    • Canali DMX:
      Theater 1 / 3 / 5 / 17 channel - Tour 4 / 8 / 11
      channel
    • RDM:
      RDM per controllo e impostazioni remote della fixture
    • Display:
      Graphic User Interface
    • Aggiornamento firmware:
      si, con interfaccia USB - DMX (UPBOXPRO/UPBOX1) non inclusa
    • Master/Slave:
      per il controllo di più unità collegate in catena
    ELETTRONICA
    • Dimmer:
      0 ~ 100% lineare, elettronico
    • Curve dimmer:
      4
      curve dimmer selezionabili
    • Strobo / shutter:
      1 - 30
      Hz, elettronico
    • Batteria display:
      batteria tampone autoricaricabile
    • Temperatura d'esercizio:
      -10° ~ +45°
    • Controllo LED:
      funzionamento senza sfarfallio
    • PWM selezionabile:
      600 ~ 25.000 Hz
    ALIMENTAZIONE
    • Alimentazione elettrica:
      100-240V - 50/60Hz
    • Potenza massima assorbita:
      220
      W
    • Output (a 230V):
      6
      unità connesse in serie
    CARATTERISTICHE FISICHE
    • Grado IP:
      20
    • Raffreddamento:
      sistema di dissipazione con heating-pipe
    • Sospensione e fissaggio:
      staffa per il fissaggio in sospensione e per il posizionamento
    • Connessione di segnale:
      Amphenol XLR 5p IN/OUT connectors
    • Connessione di alimentazione:
      Neutrik powerCON IN/OUT connectors
    • Dimensioni (LxAxP):
      342x506x530
      mm
    • Peso:
      9
      kg
    CERTIFICAZIONI / APPROVAZIONI
    • certificazioni / Approvazioni:
      CE, UKCA, RCM
    BOX CONTENT
    • 1 x ECLFC
    • 1 x 1,5 meters power cable (BARE END - NEUTRIK POWERCON)
    • User Manual
    CODICE PRODOTTO
    Codice Accessorio
    Descrizione
    FCLECLFCLECL
    optional
    Flightcase per contenere 8 proiettori serie ECLFC o ECLHD
    C6040BC6040B
    optional
    Clamp in alluminio per spigot 28mm, port.200Kg, tubi 48-51mm, nero
    C6002BC6002B
    optional
    Clamp in alluminio Slim, port.200Kg, tubi 48-51mm, perno M10, Black
    RSR0630BRSR0630B
    optional
    Cavo di sicurezza acciaio per corpi sospesi, moschettone inox, L=60 cm, nero
    9533FCAL039533FCAL03
    optional
    Cavo Ass. TH07 3x2.5mm, spina SCHUKO, presa MENAC3FCA, L.3 m
    9513FCAL039513FCAL03
    optional
    Cavo Ass. TH07 3x2.5mm, spina CEE 3p 16A 230V, presa MENAC3FCA, L.3 m
    958025L03958025L03
    optional
    Cavo TH07 3x2.5mm, PwCon FCA 3p 20A, PwCon FCB 3p 20A, L. 3m
    TOUR53415L03TOUR53415L03
    optional
    Cavo Dmx assembl. HC5340, CANC5MXX XLR 5p -> CANC5FXX XLR (f) 5p, L.3m
    ECLLZ1530ECLLZ1530
    optional
    Ottica per sagomatori ECLFC/HD, telaio porta gelatina incluso, zoom 15°-30°
    ECLLZ2550ECLLZ2550
    optional
    Ottica per sagomatori ECLFC/HD, telaio porta gelatina incluso, zoom 25°-50°
    ECLLB05BKECLLB05BK
    optional
    Ottica 5° per proiettori Ecl Profile, tel. porta gelatina incl., housing nero
    ECLLB05WHECLLB05WH
    optional
    Ottica 5° per proiettori Ecl Profile, tel. porta gelatina incl., housing bianco
    ECLLB10WHECLLB10WH
    optional
    Ottica 10° per proiettori Ecl Profile, tel. porta gelatina incl., housing bianco
    ECLLB10BKECLLB10BK
    optional
    Ottica 10° per proiettori Ecl Profile, tel. porta gelatina incl., housing nero
    ECLLB14BKECLLB14BK
    optional
    Ottica 14° per proiettori Ecl Profile, tel. porta gelatina incl., housing nero
    ECLLB14WHECLLB14WH
    optional
    Ottica 14° per proiettori Ecl Profile, tel. porta gelatina incl., housing bianco
    ECLLB19WHECLLB19WH
    optional
    Ottica 19° per proiettori Ecl Profile, tel. porta gelatina incl., housing bianco
    ECLLB19BKECLLB19BK
    optional
    Ottica 19° per proiettori Ecl Profile, tel. porta gelatina incl., housing nero
    ECLLB26BKECLLB26BK
    optional
    Ottica 26° per proiettori Ecl Profile, tel. porta gelatina incl., housing nero
    ECLLB26WHECLLB26WH
    optional
    Ottica 26° per proiettori Ecl Profile, tel. porta gelatina incl., housing bianco
    ECLLB36WHECLLB36WH
    optional
    Ottica 36° per proiettori Ecl Profile, tel. porta gelatina incl., housing bianco
    ECLLB36BKECLLB36BK
    optional
    Ottica 36° per proiettori Ecl Profile, tel. porta gelatina incl., housing nero
    ECLLB50WHECLLB50WH
    optional
    Ottica 50° per proiettori Ecl Profile, tel. porta gelatina incl., housing bianco
    ECLLB50BKECLLB50BK
    optional
    Ottica 50° per proiettori Ecl Profile, tel. porta gelatina incl., housing nero
    ECLPRGHAECLPRGHA
    optional
    Porta gobos per sagomatori ECL Profile, A size
    ECLGHECLGH
    optional
    Porta gobos per sagomatore ECL/ECLFC/ECLHD
    ECLPRGHECLPRGH
    optional
    Porta gobos per sagomatori ECL Profile, B size
    ECLPRIRISECLPRIRIS
    optional
    Accessorio Iris per sagomatori Ecl Profile
    ECLIRIS2ECLIRIS2
    optional
    Diaframma a iride in acciaio per sagomatore ECLFC/ECLHD
    SPGM10SPGM10
    optional
    Spigot 28mm per fixtures, perno M10
    SPGM12SPGM12
    optional
    Spigot 28mm per fixtures, perno M12
    ECLPROFILESEF1ECLPROFILESEF1
    optional
    Kit filtro soft edge ed holder per proiettori serie ECL profile
    UPBOX1UP5UPBOX1UP5
    optional
    Interfaccia aggiornamento firmware, USB IN, 5p XLR DMX OUT, USB OUT
    UPBOXPROUPBOXPRO
    optional
    Interfaccia aggiornamento firmware, USB IN, connettore XLR DMX OUT 5-pin

    Data sheet & specs

    File name File size Download
    Letter datasheet Eclfc_A4_DATASHEET_(EN).pdf 539KB
    Letter datasheet Eclfc_A4_DATASHEET_(IT).pdf 525KB
    Tender Specification Eclfc_TENDER_SPECIFICATION.pdf 4MB

    User manual

    File name File size Download
    User manual Eclfc_Mounting_ETC_optics.pdf 1003KB
    User manual Eclfc_USER_MANUAL_ITEN.pdf 5MB

    DMX chart & personalities

    File name File size Download
    DMX chart Eclfc_DMX_CHARTS.pdf 66KB
    VectorWorks VECTORWORKS.vwx 3MB
    VectorWorks VECTORWORKS_SYMBOLS.vwx 3MB
    VectorWorks PROLIGHTS_VECTORWORKS_v24_LIBRARY.vwx 310MB
    VectorWorks PROLIGHTS_VECTORWORKS_v19_LIBRARY.vwx 478MB
    ECLFC Firmware rev. 1.6
    manufacturer fixture library (Link) Link
    prolights_eclipsefc.d4Download
    manufacturer fixture library (Link) Link
    manufacturer fixture library (Link) Link
    eclipsefc_1ch.fdfDownload
    eclipsefc_3ch.fdfDownload
    eclipsefc_4ch.fdfDownload
    eclipsefc_5ch.fdfDownload
    eclipsefc_6ch.fdfDownload
    eclipsefc_7ch.fdfDownload
    eclipsefc_8ch.fdfDownload
    eclipsefc_10ch.fdfDownload
    eclipsefc_11ch.fdfDownload
    manufacturer fixture library (Link) Link
    prolights@eclipse_fc@1_channel@initial.xmlpDownload
    prolights@eclipse_fc@3_channel@initial.xmlpDownload
    prolights@eclipse_fc@4_channel@initial.xmlpDownload
    prolights@eclipse_fc@5_channel@initial.xmlpDownload
    prolights@eclipse_fc@8_channel@initial.xmlpDownload
    prolights@eclipse_fc@11_channel@initial.xmlpDownload
    prolights@eclipse_fc@extended@tested_on_the_actual_fixture..xmlDownload
    manufacturer fixture library (Link) Link
    manufacturer fixture library (Link) Link
    eclipse fc theatre 1 channel.fix2Download
    eclipse fc theatre 3 channel.fix2Download
    eclipse fc theatre 5 channel.fix2Download
    eclipse fc tour 4 channel .fix2Download
    eclipse fc tour 8 channel.fix2Download
    eclipse fc tour 11 channel.fix2Download
    manufacturer fixture library (Link) Link

    Photometrics

    CAD symbols & drawings

    File name File size Download
    3D sketchup ECLFC_3D_SKETCHUP.zip 7MB
    3D revit ECLFC_3D_REVIT.zip 7MB
    2D Eclfc_2D.dwg 6MB
    3D ECLFC_3D.zip 8MB
    Technical drawing Eclfc_TECHNICAL_DRAWING.pdf 705KB

    Tech docs

    File name File size Download

    Software

    File name File size Download

    Firmware

    Istruzioni per l'aggiornamento firmware

    1 Scaricare il firmware (solo l'ultima versione è scaricabile - per maggiori info contattare support@prolights.it)

    2 Scaricare il software per l'aggiornamento UpBox_Tool

    3 Seguire le istruzioni presenti nella seguente guida
    -------------------------------------------------------------------------------
    Note:
    • Gli aggiornamenti firmware richiedono il tool UPBOXPRO compatibile con tutti i prodotti Prolights
    • E' possibile utilizzare UPBOX1 e UPBOX2 *DISCONTINUI* controllando la compatibilità nella scheda qui sotto
    • Il software UpBox_Tool è compatibile con tutte le interfacce di aggiornamento
    • Per aggiornare le schede di rete con file .EHEX è necessario un cavo di rete e il software Professional Uploader. E' possibile utilizzare la seguente guida
    Update Tool: UPBOX1UP5 UPBOX1UP5 UPBOXPRO UPBOXPRO
    Check hardware changelog before downloading firmware
    Revisione Data Rilascio Firmware changelog HW Compatibility
    1.6 STABLE 07/03/2020 Firmware improving: Decreased the dimmer delay at dimmer begin for istant flash operation with very sharp bumps in intensity. Rev. 1
