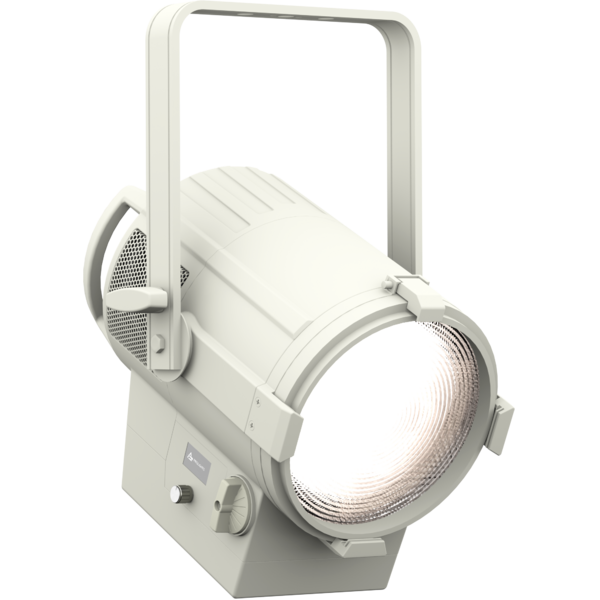

EclFresnel

Fresnel LED con sorgente bianca HB, che sostituisce una lampada da 1.000W

EclFresnel è un fresnel LED, equivalente a proiettori alogeni da 1.000W. Dotato delle stesse caratteristiche di un Fresnel tradizionale ma con controllo del fascio, bandiere e una potente sorgente che punta ad un'incredibile resa del colore. EclFresnel aggiunge al fresnel tutti i vantaggi del LED.

Caratteristiche principali:

  • TU (3.200 K) e DY (5.600 K) entrambe le versioni disponibili con HD Dimming
  • Lenti Fresnel con zoom da 17° a 66°
  • Modalità silenziosa per utilizzo in studio e stage
Vedi varianti

PHOTO GALLERY

EclFresnel
EclFresnel
EclFresnel
EclFresnel
EclFresnel
EclFresnel
EclFresnel
EclFresnel
EclFresnel
EclFresnel
EclFresnel
EclFresnel
EclFresnel
EclFresnel

Specifiche tecniche

SORGENTE LUMINOSA
  • Sorgente: 230W LED bianco ad alta potenza
  • CCT: (TU) 3.200 K - (DY) 5.600
  • Flusso luminoso: (TU) (17°) 10'842 lm (66°) 13'320 @full
  • Flusso luminoso: (DY) (17°) 12'546 lm (66°) 15'623 lm @full
  • Lux: (TU) (17°) 3'728 lx - (66°) 1'019lx @5 m full
  • Lux: (DY) (17°) 4'260 lx - (66°) 1'182lx @5 m full
  • CRI: (TU) >98 - (DY) >95
  • R9: (TU) >90 - (DY) >90
  • TLCI: (TU) >98; (DY) >95
  • TM30 Rf: (TU) >92; (DY) >89
  • TM30 Rg: (TU) >99; (DY) >98
  • Durata media sorgente: > 50.000 h
OTTICA
  • Zoom: 17° - 66° manuale
  • Diametro: 8'' - 200mm / 0.31''
  • Tipo lente: fresnel zoom lens
  • Altro: barndoor e porta gelatina inclusi
SISTEMA COLORE
  • Miscelazione del colore: bianco
EFFETTI DINAMICI
  • Modalità statico: selezione statica del dimmer
  • Modalità manuale: regolazione manuale del dimmer tramite menu o manopola
  • Auto mode: programmi integrati con regolazione della velocità di esecuzione
CORPO
  • Hardware a bordo: included telaio del filtro, barndoor ad 8 porte e spigot per staffa OMEGA
  • Pan angle: (for pole operated version) 360° con regolazione manuale
  • Tilt angle: (for pole operated version) 340° con regolazione manuale
  • Corpo: corpo in alluminio pressofuso ad alta resistenza
  • Colore: nero, variante con finitura bianca disponibile
  • Altro: Spigot 28 mm
CONTROLLO
  • Protocolli: DMX512, RDM, rotatory knob
  • Canali DMX: ch1: 1 / 2 - ch2: 2 / 3 / 5channel
  • RDM: RDM per controllo e impostazioni remote della fixture
  • Display: Graphic User Interface
  • Aggiornamento firmware: si, con interfaccia USB - DMX (UPBOXPRO/UPBOX1) non inclusa
  • Master/Slave: per il controllo di più unità collegate in catena
  • Altro: 16bit control of dimmer
ELETTRONICA
  • Dimmer: 0 ~ 100%, dimmer manuale su manopola
  • Curve dimmer: curve dimmer selezionabili
  • Strobo / shutter: 1 - 30 Hz, elettronico
  • Temperatura d'esercizio: -10° ~ +45°
  • Controllo LED: frequenza senza flicker con PWM regolabile
  • PWM selezionabile: 600 ~ 25.000 Hz
ALIMENTAZIONE
  • Alimentazione elettrica: 100-240V - 50/60Hz
  • Potenza massima assorbita: 220W
  • Output (a 230V): 17 unità connesse in serie
  • Fattore di potenza: 0,95
CARATTERISTICHE FISICHE
  • Grado IP: 20
  • Raffreddamento: sistema di dissipazione con heating-pipe
  • Sospensione e fissaggio: staffa per il fissaggio in sospensione e per il posizionamento
  • Connessione di segnale: Amphenol XLR 5p IN/OUT connectors
  • Connessione di alimentazione: Neutrik powerCON TRUE1 IN/OUT connectors
  • Dimensioni (LxAxP): 283x440x343mm / 11.14''x17.32''x13.5''
  • Dimensioni con sistema PO (LxAxP): 341x545x343mm / 13.43''x21.46''x13.5''
  • Peso: 7,5kg / 16.53lbs
  • Peso con sistema PO: 9,7kg / 21.38lbs
CERTIFICAZIONI / APPROVAZIONI
  • certificazioni / Approvazioni: CE, UKCA, RCM
BOX CONTENT

Varianti

Code
CCT
CRI
R9
Lumen
Finitura
ECLFRESNELTU
ECLFRESNELTU
3.200 K
98
90
13'320 lm
Black
ECLFRESNELDY
ECLFRESNELDY
5.600 K
95
90
15'623 lm
Black
ECLFRESNELPTU
ECLFRESNELPTU
3.200 K
98
90
13'320 lm
Black
ECLFRESNELPDY
ECLFRESNELPDY
5.600 K
95
90
15'623 lm
Black
ECLFRESNELTUWH
ECLFRESNELTUWH
3.200 K
98
90
13'320 lm
White
ECLFRESNELDYWH
ECLFRESNELDYWH
5.600 K
95
90
15'623 lm
White

Accessori e prodotti correlati

9533FXWL03
9533FXWL03
(Facoltativo)
Cavo Ass. TH07 3x2.5mm, spina SCHUKO, presa MENAC3FXW, L.3 m
TOUR53415L03
TOUR53415L03
(Facoltativo)
Cavo Dmx assembl. HC5340, CANC5MXX XLR 5p -> CANC5FXX XLR (f) 5p, L.3m
958225L03
958225L03
(Facoltativo)
Cavo TH07 3x2.5mm, PwCon MXW 3p 16A, PwCon FXW 3p 16A, L. 3m
9513FXWL03
9513FXWL03
(Facoltativo)
Cavo Ass. TH07 3x2.5mm, spina CEE 3p 16A 230V, presa MENAC3FXW, L.3 m
RSR0630B
RSR0630B
(Facoltativo)
Cavo di sicurezza acciaio per corpi sospesi, moschettone inox, L=60 cm, nero
C6002B
C6002B
(Facoltativo)
Clamp in alluminio Slim, port.200Kg, tubi 48-51mm, perno M10, Black&White& White
C6040B
C6040B
(Facoltativo)
Clamp in alluminio per spigot 28mm, port.200Kg, tubi 48-51mm, nero
ECLFRSPG
ECLFRSPG
(Incluso)
Spigot per fixtures PROLIGHTS
ECLFRSBD
ECLFRSBD
(Incluso)
Alette per regolazione fascio di luce
FCLECLFRS
FCLECLFRS
(Facoltativo)
Flightcase per 4x ECLFRESNEL
ECLFRSTPG
ECLFRSTPG
(Incluso)
Telaio porta gelatina per ECLFRESNEL series
ECLFRSNL
ECLFRSNL
(Facoltativo)
Lente ad angolo stretto per proiettori ECLFRESNEL TU e DY
EFSBUFDS
EFSBUFDS
(Facoltativo)
SNAPBAG - Universal SMALL DEEPER for BARNDOORS
SPGM10
SPGM10
(Facoltativo)
Spigot 28mm per fixtures, perno M10
SPGM12
SPGM12
(Facoltativo)
Spigot 28mm per fixtures, perno M12
<b>Upbox</b> 1
Upbox 1
(Facoltativo)
Interfaccia aggiornamento firmware, USB IN, 5p XLR DMX OUT, USB OUT
UPBOXPRO
UPBOXPRO
(Facoltativo)
Interfaccia aggiornamento firmware, USB IN, connettore XLR DMX OUT 5-pin

DOWNLOAD

Data sheet & specs

File name File size Download
Letter datasheetEclfresnel_A4_DATASHEET_(EN).pdf512KB
Letter datasheetEclfresnel_A4_DATASHEET_(IT).pdf466KB
Tender SpecificationEclfresneltu_TENDER_SPECIFICATION.pdf3MB
Tender SpecificationEclfresneldy_TENDER_SPECIFICATION.pdf3MB

User manual

DMX chart & personalities

File name File size Download
DMX chartEclfresnel_DMX_CHARTS.pdf76KB
ECLFRESNELTU Firmware rev. 1.5
manufacturer fixture library (Link) Link
prolights_eclipsefresneltu.d4Download
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
prolights@eclipsefresneltu@1ch.xmlDownload
prolights@eclipsefresneltu@3ch.xmlDownload
ECLFRESNELDY Firmware rev. 1.5
manufacturer fixture library (Link) Link
prolights_eclipsefresneldy.d4Download
manufacturer fixture library (Link) Link
prolights_eclipsefresdy_1ch.hedDownload
prolights_eclipsefresdy_2ch1.hedDownload
prolights_eclipsefresdy_2ch2.hedDownload
prolights_eclipsefresdy_3ch.hedDownload
prolights_eclipsefresdy_5ch.hedDownload
manufacturer fixture library (Link) Link
ECLFRESNELPTU Firmware rev. 1.4
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
prolights@eclipsefresneltu@1ch.xmlDownload
prolights@eclipsefresneltu@3ch.xmlDownload
ECLFRESNELPDY Firmware rev. 1.5
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
ECLFRESNELPDY Firmware rev. 1.4
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
ECLFRESNELTUWH Firmware rev. 1.4
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
prolights@eclipsefresneltu@1ch.xmlDownload
prolights@eclipsefresneltu@3ch.xmlDownload

Photometrics

CAD symbols & drawings

File name File size Download
3D revitECLFRESNEL_3D_REVIT.zip1MB
3D sketchupECLFRESNEL_3D_SKETCHUP.zip3MB
2D cad symbolsECLFRESNEL_2DSYMBOLS.zip207KB
3DECLFRESNEL_3D.zip2MB
2DECLFRESNEL_2D.zip10MB
Technical drawingECLFRESNEL_TECHNICAL DRAWINGS.zip869KB
VectorWorksPROLIGHTS_VECTORWORKS_v24_LIBRARY.vwx317MB
VectorWorksPROLIGHTS_VECTORWORKS_v24_LIBRARY.vwx317MB
VectorWorksPROLIGHTS_VECTORWORKS_v19_LIBRARY.vwx488MB
VectorWorksPROLIGHTS_VECTORWORKS_v19_LIBRARY.vwx488MB
VectorWorksECLFRESNEL_SYMBOLS.zip5MB

Tech docs

File name File size Download
Noise ReportEclfresneltu_NOISE_REPORT.pdf610KB

Software

File name File size Download

Firmware


Istruzioni per l'aggiornamento firmware

1 Scaricare il firmware (solo l'ultima versione è scaricabile - per maggiori info contattare support@prolights.it)

2 Scaricare il software per l'aggiornamento UpBox_Tool

3 Seguire le istruzioni presenti nella seguente guida
-------------------------------------------------------------------------------
Note:
  • Gli aggiornamenti firmware richiedono il tool UPBOXPRO compatibile con tutti i prodotti Prolights
  • E' possibile utilizzare UPBOX1 e UPBOX2 *DISCONTINUI* controllando la compatibilità nella scheda qui sotto
  • Il software UpBox_Tool è compatibile con tutte le interfacce di aggiornamento
  • Per aggiornare le schede di rete con file .EHEX è necessario un cavo di rete e il software Professional Uploader. E' possibile utilizzare la seguente guida
Update Tool: UPBOX1UP5 UPBOX1UP5 UPBOXPRO UPBOXPRO
Check hardware changelog before downloading firmware
Revisione Data Rilascio Firmware changelog HW Compatibility
1.5 STABLE 03/07/2021 Added OFF and SILENT fan modes.
Update Tool: UPBOX1UP5 UPBOX1UP5 UPBOXPRO UPBOXPRO
Check hardware changelog before downloading firmware
Revisione Data Rilascio Firmware changelog HW Compatibility
1.5 STABLE 03/07/2021 Added OFF and SILENT fan modes.
1.4 STABLE 04/12/2018 10 second default display backlight Rev. 1.0
Update Tool: UPBOX1UP5 UPBOX1UP5 UPBOXPRO UPBOXPRO
Check hardware changelog before downloading firmware
Revisione Data Rilascio Firmware changelog HW Compatibility
1.4 STABLE 04/12/2018 10 second default display backlight Rev. 1
Update Tool: UPBOX1UP5 UPBOX1UP5 UPBOXPRO UPBOXPRO
Check hardware changelog before downloading firmware
Revisione Data Rilascio Firmware changelog HW Compatibility
1.5 STABLE 03/07/2021 Added OFF and SILENT fan modes.
Update Tool: UPBOX1UP5 UPBOX1UP5 UPBOXPRO UPBOXPRO
Check hardware changelog before downloading firmware
Revisione Data Rilascio Firmware changelog HW Compatibility
1.4 STABLE 04/12/2018 10 second default display backlight Rev. 1.0

Richiesta Informazioni

News

30 Dicembre 2024
La Budapest American International School rinnova l'illuminazione dell'auditorium con i LED Houselight PROLIGHTS
La Budapest American International School rinnova l'illuminazione dell'auditorium con i LED Houselight PROLIGHTS
20 Dicembre 2024
La cattedrale di St Paul risplende con PROLIGHTS
La cattedrale di St Paul risplende con PROLIGHTS
18 Dicembre 2024
I proiettori PROLIGHTS illuminano Swan Lake on Ice ad Abu Dhabi
I proiettori PROLIGHTS illuminano Swan Lake on Ice ad Abu Dhabi
16 Dicembre 2024
I Proiettori PROLIGHTS Illuminano il Nuovo Studio TV di Newsmax Balkans a Belgrado
I Proiettori PROLIGHTS Illuminano il Nuovo Studio TV di Newsmax Balkans a Belgrado
12 Dicembre 2024
I Proiettori PROLIGHTS Illuminano i Dinosauri al Naturalis Biodiversity Center
I Proiettori PROLIGHTS Illuminano i Dinosauri al Naturalis Biodiversity Center
09 Dicembre 2024
Astra Wash19Pix illuminano il Concerto Anniversario di ONUKA con la NAONI Orchestra
Astra Wash19Pix illuminano il Concerto Anniversario di ONUKA con la NAONI Orchestra
05 Dicembre 2024
PROLIGHTS Illumina la Ristrutturazione del Club SNC a Costanza, Romania
PROLIGHTS Illumina la Ristrutturazione del Club SNC a Costanza, Romania
03 Dicembre 2024
L'EclProfile CT+ conquista le produzioni teatrali in Svezia
L'EclProfile CT+ conquista le produzioni teatrali in Svezia
26 Novembre 2024
PROLIGHTS trasforma la Chiesa di San Lorenzo in una
PROLIGHTS trasforma la Chiesa di San Lorenzo in una "Lichterkirche"
25 Novembre 2024
PROLIGHTS presenta Sunblast FLX: Strobo e Floodlight Ibrido
PROLIGHTS presenta Sunblast FLX: Strobo e Floodlight Ibrido
20 Novembre 2024
PROLIGHTS illumina il Centro Culturale Despotovac
PROLIGHTS illumina il Centro Culturale Despotovac
18 Novembre 2024
L'Hotel National sceglie PROLIGHTS per il nuovo setup illuminotecnico della sala teatrale
L'Hotel National sceglie PROLIGHTS per il nuovo setup illuminotecnico della sala teatrale
Iscriviti alla nostra Newsletter
Loading...
