ECLFRESNELJVW
PROLIGHTS

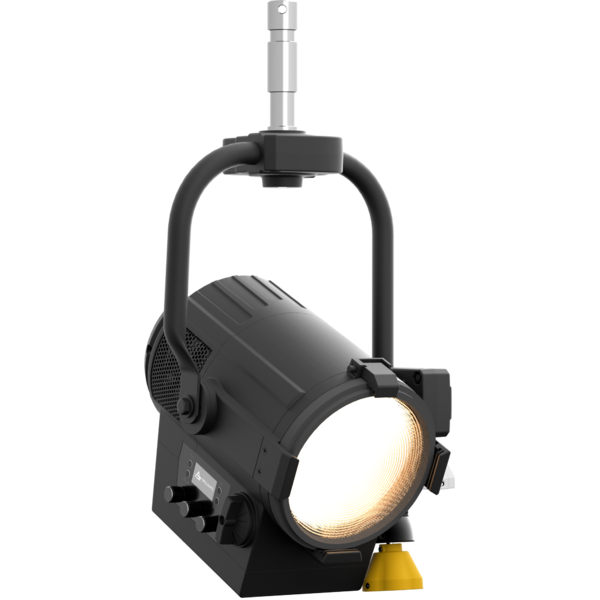

EclFresnel JrVW

150W Variable White LED Fresnel (2,700K - 5,600K), with manual zoom 15,5° - 83°

The EclFresnel JrVW is a compact LED Fresnel lamp, designed as a replacement for a 600W fixture, with a bright and high-quality variable-white light, from 2,700K to 5,600K, using a 150W LED source.
This is the perfect luminaire for those applications requiring high-quality white rendering, such as in TV studios, galleries, and virtual productions, with high CRI (>96), TLCI (>96), TM-30 and R9.
The EclFresnel JrVW has a manual zoom range from 15,5° to 83°, with precise focusing, and an 8-leaf barndoor (included).
This fixture has an intuitive user interface with rotatory knobs. It also has stand-alone settings, PowerCon True in & through connections and XLR in & through, offering an incredible user experience and easy setup.

Caratteristiche principali:

  • Linear white CCT, from 2,700K to 5,600K
  • 150W Variable White LED with CRI >96; TLCI >96; high TM-30 and R9
  • Barndoor, 28 mm spigot and filter frame included

PHOTO GALLERY

Specifiche tecniche

SORGENTE LUMINOSA
  • Sorgente: 150W LED bianco variabile
  • CCT: 2.700 K - 5.600 K
  • Flusso luminoso: (15,5°) 2'270 lm - (83°) 4'558 @full
  • Lux: (15,5°) 1'196 lx - (83°) 201lx @5 m full
  • CRI: 94 @WW; 95 @CW; 94 @full
  • R9: 89 @WW; 88 @CW; 78 @full
  • TLCI: 98 @WW; 98 @CW; 98 @full
  • TM30 Rf: >94 @WW; >93 @CW; >94 @full
  • TM30 Rg: <102 @WW; <103 @CW; <104 @full
  • Durata media sorgente: > 50.000 h
OTTICA
  • Zoom: 15,5° - 83° manuale
  • Diametro: 6'' - 150mm / 0.24''
  • Tipo lente: fresnel zoom lens
SISTEMA COLORE
  • Miscelazione del colore: bianco variabile
  • CCT: controllo CCT tramite canale DMX indipendente
  • Ruota colori: bianchi predefiniti incorporati
EFFETTI DINAMICI
  • Risoluzione di controllo: 16-bit dimmer
  • Modalità statico: selezione statica del dimmer e della temperatura colore
  • Modalità manuale: regolazione manuale dimmer e CT da manopola
  • Auto mode: programmi integrati con regolazione della velocità di esecuzione
CORPO
  • Hardware a bordo: telaio del filtro, barndoor ad 8 porte e spigot per staffa OMEGA
  • Pan angle: (for pole operated version) 360° con regolazione manuale
  • Tilt angle: (for pole operated version) 340° con regolazione manuale
  • Corpo: corpo in alluminio pressofuso ad alta resistenza
  • Colore: RAL 9004 or RAL 9003
CONTROLLO
  • Protocolli: DMX512, RDM
  • Stand Alone: 3 pomelli rotativi
  • Canali DMX: 1 / 2 / 4 / 5 / 11channel
  • RDM: RDM per controllo e impostazioni remote della fixture
  • Display: Graphic User Interface
  • Aggiornamento firmware: si, con interfaccia USB - DMX (UPBOXPRO/UPBOX1) non inclusa
ELETTRONICA
  • Dimmer: 0 ~ 100% lineare, elettronico
  • Curve dimmer: 4 curve dimmer selezionabili
  • Strobo / shutter: 1 - 30 Hz, elettronico
  • Temperatura d'esercizio: -20° ~ +45°
  • Controllo LED: frequenza senza flicker con PWM regolabile
  • PWM selezionabile: 600 ~ 25.000 Hz
ALIMENTAZIONE
  • Alimentazione elettrica: 100-240V - 50/60Hz
  • Potenza massima assorbita: 125W
  • Standby power: 12,7 W
  • Output (a 230V): 23 unità connesse in serie
  • Fattore di potenza: > 0,95
BATTERIA
  • Batteria: 29,6V 4400 mAh external battery (opzionale ECLFRSJBP4)
  • Connessione di ricarica: connection for external battery throught XLR 4p
  • Altro: Voltage range: 22,4V-33,6V
CARATTERISTICHE FISICHE
  • Grado IP: 20
  • Raffreddamento: sistema di dissipazione con heating-pipe
  • Sospensione e fissaggio: staffa per il fissaggio in sospensione e per il posizionamento
  • Connessione di segnale: Amphenol XLR 5p IN/OUT connectors
  • Connessione di alimentazione: Neutrik powerCON TRUE1 IN/OUT connectors
  • Dimensioni (LxAxP): 235x360x260mm / 9.25''x14.17''x10.24''
  • Dimensioni con sistema PO (LxAxP): 298x496x260mm / 11.73''x19.53''x10.24''
  • Peso: 6kg / 13.23lbs
  • Peso con sistema PO: 7,5kg / 16.53lbs
CERTIFICAZIONI / APPROVAZIONI
  • certificazioni / Approvazioni: CE, UKCA, RCM
BOX CONTENT

Varianti

Code
Colore
Yoke
ECLFRESNELJVWBK
ECLFRESNELJVWBK
Black
M.O.
ECLFRESNELJVWPOBK
ECLFRESNELJVWPOBK
Black
P.O.
ECLFRESNELJVWWH
ECLFRESNELJVWWH
White
M.O.

Accessori e prodotti correlati

9533FXWL03
9533FXWL03
(Facoltativo)
Cavo Ass. TH07 3x2.5mm, spina SCHUKO, presa MENAC3FXW, L.3 m
TOUR53415L03
TOUR53415L03
(Facoltativo)
Cavo Dmx assembl. HC5340, CANC5MXX XLR 5p -> CANC5FXX XLR (f) 5p, L.3m
958225L03
958225L03
(Facoltativo)
Cavo TH07 3x2.5mm, PwCon MXW 3p 16A, PwCon FXW 3p 16A, L. 3m
9513FXWL03
9513FXWL03
(Facoltativo)
Cavo Ass. TH07 3x2.5mm, spina CEE 3p 16A 230V, presa MENAC3FXW, L.3 m
RSR0630B
RSR0630B
(Facoltativo)
Cavo di sicurezza acciaio per corpi sospesi, moschettone inox, L=60 cm, nero
C6002B
C6002B
(Facoltativo)
Clamp in alluminio Slim, port.200Kg, tubi 48-51mm, perno M10, Black&White& White
C6040B
C6040B
(Facoltativo)
Clamp in alluminio per spigot 28mm, port.200Kg, tubi 48-51mm, nero
ECLFRSJBP4
ECLFRSJBP4
(Facoltativo)
Kit batteria per serie EclFresnelJ
ECLFRSPG
ECLFRSPG
(Incluso)
Spigot per fixtures PROLIGHTS
ECLFRSJBD
ECLFRSJBD
(Incluso)
8 alette nere per la regolazione del fascio di luce
SPGM10
SPGM10
(Facoltativo)
Spigot 28mm per fixtures, perno M10
SPGM12
SPGM12
(Facoltativo)
Spigot 28mm per fixtures, perno M12
<b>Upbox</b> 1
Upbox 1
(Facoltativo)
Interfaccia aggiornamento firmware, USB IN, 5p XLR DMX OUT, USB OUT
UPBOXPRO
UPBOXPRO
(Facoltativo)
Interfaccia aggiornamento firmware, USB IN, connettore XLR DMX OUT 5-pin

DOWNLOAD

Data sheet & specs

DMX chart & personalities

File name File size Download
DMX chartEclfresneljvw_DMX_CHARTS.pdf81KB
ECLFRESNELJVW Firmware rev. 1.2
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link

Tech docs

File name File size Download

Software

File name File size Download

Firmware


Istruzioni per l'aggiornamento firmware

1 Scaricare il firmware (solo l'ultima versione è scaricabile - per maggiori info contattare support@prolights.it)

2 Scaricare il software per l'aggiornamento UpBox_Tool

3 Seguire le istruzioni presenti nella seguente guida
-------------------------------------------------------------------------------
Note:
  • Gli aggiornamenti firmware richiedono il tool UPBOXPRO compatibile con tutti i prodotti Prolights
  • E' possibile utilizzare UPBOX1 e UPBOX2 *DISCONTINUI* controllando la compatibilità nella scheda qui sotto
  • Il software UpBox_Tool è compatibile con tutte le interfacce di aggiornamento
  • Per aggiornare le schede di rete con file .EHEX è necessario un cavo di rete e il software Professional UploaderE' possibile utilizzare la seguente guida
Update Tool: UPBOX1UP5 UPBOX1UP5 UPBOXPRO UPBOXPRO
Check hardware changelog before downloading firmware
Revisione Data Rilascio Firmware changelog HW Compatibility
1.2 STABLE 27/12/2023 New function:
  • Added 20 Presets within the Stand Alone menu. It is possible to save Stand Alone configurations and recall them.
Improvement:
  • Improved RDM compliance.
  • Improved CCT management.
Rev. 1.0
