ECLFRESNELPT
PROLIGHTS

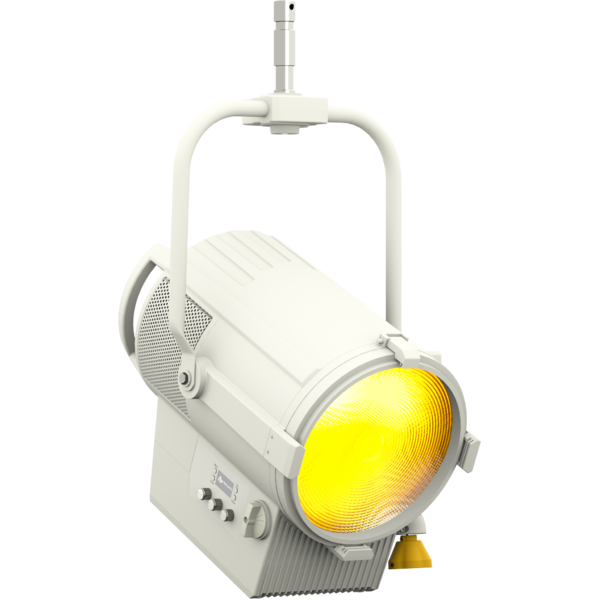

EclFresnel PTW

Fresnel LED FC Tunable White con correzione colore che sostituisce una lampada da 1.000W

EclFresnel PTW è un fresnel LED, equivalente a proiettori alogeni da 1.000W. La specifica sorgente a 6 colori permette di riprodurre qualsiasi tonalità di colore e coprire interamente lo spettro del bianco, da 2.800 K a 10.000 K con un elevato CRI. Il sistema ottico sfrutta la potenza di un LED custom da 260W con 6 colori per creare una proiezione uniforme, colori vivi e bianchi precisi, consentendo la possibilità di applicare la correzione +/- verde e magenta per integrarsi con altre fonti di luce. Dotato di HDL Dimming e regolabile da 2.800 K a 10.000 K, EclFresnel PTW offre esattamente performance e qualità di output richieste da questo tipo di apparecchio.

Caratteristiche principali:

  • Tunable White 2.800 K -10.000 K con elevato CRI e cambiacolori
  • Correzione +/- verde e magenta
  • Privo di rumore per utilizzo in studio e teatro

PHOTO GALLERY

Specifiche tecniche

SORGENTE LUMINOSA
  • Sorgente: 260W sorgente LED personalizzata a 6 colori (rosso, arancio, verde, royal blue, blue, lime)
  • CCT: 2.800 K - 10.000
  • Flusso luminoso: (17°) 4'653 lm - (91°) 7'896 @full
  • Lux: (17°) 1'678 lx - (91°) 344lx @5 m full
  • CRI: 90 @3.200 K; 89 @5.600 K
  • R9: 80 @3.200 K; 87 @5.600 K
  • TLCI: 77 @5.600 K
  • TM30 Rf: 87 @3.200 K; 81 @5.600 K
  • TM30 Rg: 106 @3.200 K; 106 @5.600 K
  • Durata media sorgente: > 50.000 h
OTTICA
  • Zoom: 17° - 91° manuale
  • Diametro: 8'' - 200mm / 0.31''
  • Tipo lente: Fresnel zoom lens
  • Focus: manuale
SISTEMA COLORE
  • Miscelazione del colore:
  • CCT: controllo CCT, correzione +/- green, emulazione tungsten
  • Preset bianchi: 2.800 K -10.000K
  • Ruota colori: ruota colori virtuale con macro
  • Macros: macro con controllo di velocità e intensità incorporate
EFFETTI DINAMICI
  • Modalità statico: riproduzione statica di un colore
  • Modalità manuale: regolazione manuale dimmer e CT con correzione colore da manopola
  • Auto mode: programmi integrati con regolazione della velocità di esecuzione
  • Caratteristiche speciali: canale crossfade lineare per fade da qualsiasi white macro ad un qualsiasi colore; CTO virtuale sui colori
CORPO
  • Hardware a bordo: telaio del filtro, barndoor ad 8 porte e spigot per staffa OMEGA
  • Pan angle: 360° con regolazione manuale
  • Tilt angle: 340° con regolazione manuale
  • Corpo: corpo in alluminio pressofuso ad alta resistenza
  • Colore: nero, variante con finitura bianca disponibile
  • Altro: spigot 28 mm
CONTROLLO
  • Protocolli: DMX512, RDM, rotatory knob
  • Canali DMX: 1 / 2 / 5 - 1 / 5 - 2 / 7 / 9 / 12 / 13 / 16 / 19 / 21channel
  • RDM: RDM per controllo e impostazioni remote della fixture
  • Display: Graphic User Interface
  • Aggiornamento firmware: si, con interfaccia USB - DMX (UPBOXPRO/UPBOX1) non inclusa
  • Altro: 16bit control of dimmer and Color
ELETTRONICA
  • Dimmer: 0 ~ 100% lineare, elettronico
  • Curve dimmer: 4 curve dimmer selezionabili
  • Strobo / shutter: 1 - 30 Hz, elettronico
  • Temperatura d'esercizio: -10° ~ +45°
  • Controllo LED: frequenza senza flicker con PWM regolabile
  • PWM selezionabile: 600 ~ 25.000 Hz
ALIMENTAZIONE
  • Alimentazione elettrica: 100-240V - 50/60Hz
  • Potenza massima assorbita: 260W
  • Output (a 230V): 11 unità connesse in serie
  • Fattore di potenza: >0,93
CARATTERISTICHE FISICHE
  • Grado IP: 20
  • Raffreddamento: sistema di dissipazione con heating-pipe
  • Sospensione e fissaggio: staffa per il fissaggio in sospensione e per il posizionamento
  • Connessione di segnale: Amphenol XLR 5p IN/OUT connectors
  • Connessione di alimentazione: Neutrik powerCON TRUE1 IN/OUT connectors
  • Dimensioni (LxAxP): 341x545x343mm / 13.43''x21.46''x13.5''
  • Peso: 9,7kg / 21.38lbs
CERTIFICAZIONI / APPROVAZIONI
  • certificazioni / Approvazioni: CE, UKCA, RCM
BOX CONTENT

Varianti

Code
Finitura
RAL
ECLFRESNELPTW
ECLFRESNELPTW
Black
RAL 9004
ECLFRESNELPTWWH
ECLFRESNELPTWWH
White
RAL 9010

Accessori e prodotti correlati

9513FXWL03
9513FXWL03
(Facoltativo)
Cavo Ass. TH07 3x2.5mm, spina CEE 3p 16A 230V, presa MENAC3FXW, L.3 m
TOUR53415L03
TOUR53415L03
(Facoltativo)
Cavo Dmx assembl. HC5340, CANC5MXX XLR 5p -> CANC5FXX XLR (f) 5p, L.3m
ECLFRSPG
ECLFRSPG
(Incluso)
Spigot per fixtures PROLIGHTS
C6040B
C6040B
(Facoltativo)
Clamp in alluminio per spigot 28mm, port.200Kg, tubi 48-51mm, nero
C6002B
C6002B
(Facoltativo)
Clamp in alluminio Slim, port.200Kg, tubi 48-51mm, perno M10, Black&White& White
RSR0630B
RSR0630B
(Facoltativo)
Cavo di sicurezza acciaio per corpi sospesi, moschettone inox, L=60 cm, nero
9533FXWL03
9533FXWL03
(Facoltativo)
Cavo Ass. TH07 3x2.5mm, spina SCHUKO, presa MENAC3FXW, L.3 m
958225L03
958225L03
(Facoltativo)
Cavo TH07 3x2.5mm, PwCon MXW 3p 16A, PwCon FXW 3p 16A, L. 3m
ECLFRSBD
ECLFRSBD
(Incluso)
Alette per regolazione fascio di luce
ECLFRSTPG
ECLFRSTPG
(Incluso)
Telaio porta gelatina per ECLFRESNEL series
EFSBUFDS
EFSBUFDS
(Facoltativo)
SNAPBAG - Universal SMALL DEEPER for BARNDOORS
SPGM10
SPGM10
(Facoltativo)
Spigot 28mm per fixtures, perno M10
SPGM12
SPGM12
(Facoltativo)
Spigot 28mm per fixtures, perno M12
<b>Upbox</b> 1
Upbox 1
(Facoltativo)
Interfaccia aggiornamento firmware, USB IN, 5p XLR DMX OUT, USB OUT
UPBOXPRO
UPBOXPRO
(Facoltativo)
Interfaccia aggiornamento firmware, USB IN, connettore XLR DMX OUT 5-pin

DOWNLOAD

Data sheet & specs

User manual

File name File size Download
User manualEclfresnelptw_USER_MANUAL_EN.pdf5MB

DMX chart & personalities

File name File size Download
DMX chartEclfresnelptw_DMX_CHARTS.pdf200KB
ECLFRESNELPTW Firmware rev. 1.9
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
prolights_eclipsefrestw_12ch.hedDownload
prolights_eclipsefrestw_13ch.hedDownload
prolights_eclipsefrestw_16ch.hedDownload
prolights_eclipsefrestw_19ch.hedDownload
manufacturer fixture library (Link) Link
eclipsefresneltw_1ch.fdfDownload
eclipsefresneltw_2ch.fdfDownload
eclipsefresneltw_5ch1.fdfDownload
eclipsefresneltw_5ch2.fdfDownload
eclipsefresneltw_7ch.fdfDownload
eclipsefresneltw_9ch.fdfDownload
eclipsefresneltw_12ch.fdfDownload
eclipsefresneltw_13ch.fdfDownload
eclipsefresneltw_16ch.fdfDownload
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
prolights@eclipse_fres_tw_12ch@.xmlDownload
prolights@eclipse_fresnel_tw@2_channel@ma_library_update_v14.2.xmlpDownload
prolights@eclipse_fresnel_tw@5_channel@ma_library_update_v14.2.xmlpDownload
prolights@eclipse_fresnel_tw@7_channel@ma_library_update_v14.2.xmlpDownload
prolights@eclipse_fresnel_tw@9_channel@ma_library_update_v14.2.xmlpDownload
prolights@eclipse_fresnel_tw@13_channel@ma_library_update_v14.2.xmlpDownload
prolights@eclipse_fresnel_tw@16_channel@ma_library_update_v14.2.xmlpDownload
prolights@eclipse_fresnel_tw@19_channel@ma_library_update_v14.2.xmlpDownload
hdtwc_12ch.hog4showDownload
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
eclipse fresnel tw 9 channel.fix2Download
eclipse fresnel tw 7 channel.fix2Download
eclipse fresnel tw 5 channel.fix2Download
eclipse fresnel tw 2 channel.fix2Download
eclipse fresnel tw 19 channel.fix2Download
eclipse fresnel tw 13 channel.fix2Download
eclipse fresnel tw 16 channel.fix2Download

Photometrics

Tech docs

File name File size Download

Software

File name File size Download

Firmware


Istruzioni per l'aggiornamento firmware

1 Scaricare il firmware (solo l'ultima versione è scaricabile - per maggiori info contattare support@prolights.it)

2 Scaricare il software per l'aggiornamento UpBox_Tool

3 Seguire le istruzioni presenti nella seguente guida
-------------------------------------------------------------------------------
Note:
  • Gli aggiornamenti firmware richiedono il tool UPBOXPRO compatibile con tutti i prodotti Prolights
  • E' possibile utilizzare UPBOX1 e UPBOX2 *DISCONTINUI* controllando la compatibilità nella scheda qui sotto
  • Il software UpBox_Tool è compatibile con tutte le interfacce di aggiornamento
  • Per aggiornare le schede di rete con file .EHEX è necessario un cavo di rete e il software Professional UploaderE' possibile utilizzare la seguente guida
Update Tool: UPBOX1UP5 UPBOX1UP5 UPBOXPRO UPBOXPRO
Check hardware changelog before downloading firmware
Revisione Data Rilascio Firmware changelog HW Compatibility
1.9 STABLE 26/06/2023 New function:
  • Added 11CH DMX mode.
Rev. 1
Rev. 2
Rev. 1.2
Rev. 1.1
