ECLHD
PROLIGHTS

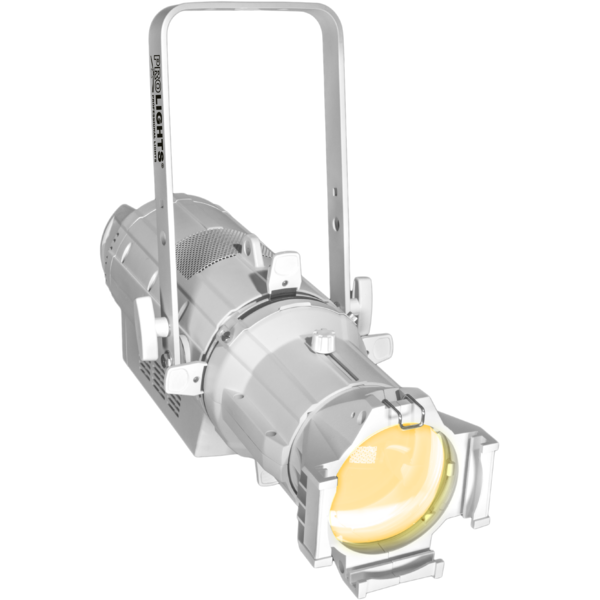

EclProfile HD

Sagomatore LED 200W con sorgente bianca ad alta potenza

EclProfile HDL è il giusto sostituto LED per un sagomatore tradizionale a lampada da 750 W. Il sistema ottico sfrutta la potenza di un LED COB da 200W per creare un fascio sagomato uniforme e una buona messa a fuoco dei gobo
Dotato di HDL Dimming e disponibile nelle versioni 3.100 K e 5.000 K, l'EclProfile HDL offre le performance e la qualità di output richiesto da questo livello di proiettore.

Caratteristiche principali:

  • Sagomatore LED Warm White o Cold White con HD Dimming e alto CRI
  • Ottica ad alta definizione per proiezioni gobos precise
  • Compatibile con accessori standard del settore
Vedi varianti

PHOTO GALLERY

EclProfile HD
EclProfile HD
EclProfile HD
EclProfile HD
EclProfile HD
EclProfile HD

Specifiche tecniche

SORGENTE LUMINOSA
  • Sorgente: 200W LED bianco ad alta potenza
  • CCT sorgente: TU 3.045 K - DY 5.000K
  • Flusso luminoso: (26°) TU 12'323 lm - DY 15'526
  • Lux: TU: (19°) 19'235 lx - (26°) 13'738 lx - (36°) 8'578 lx - (50°) 3'601lx @3 m
  • Lux: DY: (19°) 24'769 lx - (26°) 17'749 lx - (36°) 10'992lx - (50°) 5'109lx @3 m
  • CRI: (TU) > 90; (DY) > 80
  • TLCI: (TU) 19°: 90,5 - 26°: 89,7 - 36°: 92 - 50°: 90
  • Durata media sorgente: > 50.000 h
OTTICA
  • Angolo di proiezione: optional 5° / 10° / 14° / 19° / 26° / 36° / 50° / Z15-30° / Z25-50°
  • Tipo lente: gruppo ottico composto da lente in vetro HQ
GOBO
  • Dimensioni gobos: (misura B) 86 mm esterno / 64,5 mm immagine / 1,1 mm spessore
CONTROLLO
  • Protocolli supportati: DMX512
  • Canali DMX: 1 / 2 / 5ch
  • RDM: per indirizzamento remoto e configurazione parametri
  • Display: Graphic User Interface
  • Master/Slave: per il controllo di più unità collegate in catena
ELETTRONICA
  • Dimmer: 0 - 100% lineare, elettronico
  • Curve dimmer: 4 curve dimmer selezionabili
  • Strobo / shutter: 1 - 30 Hz, elettronico
  • Batteria display: inclusa, batteria tampone autoricaricabile
  • PWM selezionabile: 600 - 25.000 Hz (step selezionabili)
  • Aggiornamento firmware con: via DMX con UPBOXPRO/UPBOX1 (non inclusa)
CONNESSIONI
  • Connessione di alimentazione: Neutrik powerCON IN/OUT connectors
  • Connessione di segnale: Amphenol XLR 5p IN/OUT connectors
ALIMENTAZIONE
  • Alimentazione elettrica: 100-240V - 50/60Hz
  • Potenza massima assorbita (230V): 226W
  • Output (a 230V): 7 unità connesse in serie
  • Potenza massima assorbita (120V): 229W
CARATTERISTICHE FISICHE
  • Grado IP: IP20
  • Raffreddamento: heat pipe con ventola silenziosa
  • Struttura: Corpo in alluminio pressofuso ad alta resistenza
  • Finitura: nero o con finitura bianca
  • Temperatura d'esercizio: Ta -10 - +45 °C
  • Dimensioni (LxAxP): 342x506x530mm / 13.46''x19.92''x20.87''
  • Peso: 9,2kg / 20.28lbs
INSTALLAZIONE
  • Sospensione e fissaggio: staffa per installazione sospesa e posizionamento a terra
CERTIFICAZIONI / REPORT
  • Conformità: CE, UKCA, RCM
BOX CONTENT

Varianti

Code
CT
CRI
Colore
ECLHDDYBK
ECLHDDYBK (DISCONTINUO)
5.000 K
> 80 Ra
Black
ECLHDDYWH
ECLHDDYWH (END OF LIFE)
5.000 K
> 80 Ra
White
ECLHDTUBK
ECLHDTUBK (END OF LIFE)
3.045 K
> 90 Ra
Black
ECLHDTUWH
ECLHDTUWH (END OF LIFE)
3.045 K
90 Ra
White

Accessori e prodotti correlati

C6040B
C6040B
(Opzionale)
Clamp in alluminio per spigot 28mm, port.200Kg, tubi 48-51mm, nero
FCLECL
FCLECL
(Opzionale)
Flightcase per contenere 8 proiettori serie ECLFC o ECLHDL
C6002B
C6002B
(Opzionale)
Clamp in alluminio Slim, port.200Kg, tubi 48-51mm, perno M10, Black&White& White
RSR0630B
RSR0630B
(Opzionale)
Cavo di sicurezza acciaio per corpi sospesi, moschettone inox, L=60 cm, nero
9533FCAL03
9533FCAL03
(Opzionale)
Cavo Ass. TH07 3x2.5mm, spina SCHUKO, presa MENAC3FCA, L.3 m
9513FCAL03
9513FCAL03
(Opzionale)
Cavo Ass. TH07 3x2.5mm, spina CEE 3p 16A 230V, presa MENAC3FCA, L.3 m
958025L03
958025L03
(Opzionale)
Cavo TH07 3x2.5mm, PwCon FCA 3p 20A, PwCon FCB 3p 20A, L. 3m
TOUR53415L03
TOUR53415L03
(Opzionale)
Cavo Dmx assembl. HC5340, CANC5MXX XLR 5p -> CANC5FXX XLR (f) 5p, L.3m
ECL LZ
ECL LZ
(Opzionale)
Ottica per sagomatori ECLFC/HDL, telaio porta gelatina incluso, zoom 15°-30°
ECL LZ
ECL LZ
(Opzionale)
Ottica per sagomatori ECLFC/HDL, telaio porta gelatina incluso, zoom 25°-50°
ECLLB05BK
ECLLB05BK
(Opzionale)
Ottica 5° per proiettori Ecl Profile, tel. porta gelatina incl., housing nero
ECLLB19WH
ECLLB19WH
(Opzionale)
Ottica 19° per proiettori Ecl Profile, tel. porta gelatina incl., housing bianco
ECLLB19BK
ECLLB19BK
(Opzionale)
Ottica 19° per proiettori Ecl Profile, tel. porta gelatina incl., housing nero
ECLLB26BK
ECLLB26BK
(Opzionale)
Ottica 26° per proiettori Ecl Profile, tel. porta gelatina incl., housing nero
ECLLB36BK
ECLLB36BK
(Opzionale)
Ottica 36° per proiettori Ecl Profile, tel. porta gelatina incl., housing nero
ECLLB50BK
ECLLB50BK
(Opzionale)
Ottica 50° per proiettori Ecl Profile, tel. porta gelatina incl., housing nero
ECLLB50WH
ECLLB50WH
(Opzionale)
Ottica 50° per proiettori Ecl Profile, tel. porta gelatina incl., housing bianco
ECLIRIS2
ECLIRIS2
(Opzionale)
Diaframma a iride in acciaio per sagomatore ECLFC/ECLHDL
ECLGH
ECLGH
(Opzionale)
Porta gobos per sagomatore ECL/ECLFC/ECLHDL
SPGM12
SPGM12
(Opzionale)
Spigot 28mm per fixtures, perno M12
SPGM10
SPGM10
(Opzionale)
Spigot 28mm per fixtures, perno M10
UPBOXPRO
UPBOXPRO
(Opzionale)
Interfaccia aggiornamento firmware, USB IN, connettore XLR DMX OUT 5-pin

DOWNLOAD

Data sheet & specs

File name File size Download

User manual

File name File size Download
User manualEclhd_USER_MANUAL_ITEN.pdf(24/04/2020)5MB
User manualEclhddybk_USER_MANUAL_ITEN.pdf(24/04/2020)5MB
User manualEclhddybk_Mounting_ETC_optics.pdf(11/12/2023)1003KB
User manualEclhddywh_Mounting_ETC_optics.pdf(11/12/2023)1003KB
User manualEclhdtuwh_Mounting_ETC_optics.pdf(11/12/2023)1003KB
User manualEclhdtubk_Mounting_ETC_optics.pdf(11/12/2023)1003KB

DMX chart & personalities

File name File size Download
DMX chartEclhd_DMX_CHARTS.pdf(24/04/2020)50KB

ECLHDDYBK Firmware rev. 1.0

manufacturer fixture library (Link) Link
prolights_eclipsehddy.d4Download
manufacturer fixture library (Link) Link

ECLHDTUBK Firmware rev. 1.0

manufacturer fixture library (Link) Link
prolights_eclipsehdtu.d4Download
manufacturer fixture library (Link) Link
prolights_eclipsehdtu_2ch.hedDownload
prolights_eclipsehdtu_5ch.hedDownload
prolights_eclipsehdtu_1ch.hedDownload

Photometrics

CAD symbols & drawings

File name File size Download
3D sketchupECLHD_3D_SKETCHUP.zip8MB
2DECLHD_2D.zip21MB
3DECLHD_3D.zip8MB
Technical drawingECLHD_TECHNICAL DRAWINGS.zip2MB
VectorWorksPROLIGHTS_VECTORWORKS_v2025_LIBRARY.vwx(20/05/2026)321MB
VectorWorksPROLIGHTS_VECTORWORKS_v2020_LIBRARY.vwx(13/05/2025)276MB

Tech docs

File name File size Download

Software

File name File size Download

Firmware


Informazioni Aggiornamento Firmware

I metodi disponibili sono indicati nelle specifiche del prodotto - sezione ELETTRONICA > Aggiornamento firmware.

Metodo / Dispositivo Estensione Software richiesto Istruzioni
UPBOXPRO (*) .PRL UpBox_Tool Guida
Porta USB .PRL Nessun software necessario vedi Manuale Utente
Porta Ethernet .EHEX Professional Uploader Guida
Porta Ethernet .ALF DMX Workshop Guida

(*) UPBOX1 e UPBOX2 sono ancora utilizzabili - verifica la compatibilità nella pagina degli accessori del prodotto. UPBOX2 richiede i driver scaricabili da questo link.

Nota: Alcuni prodotti privi di ingressi DMX o USB possono richiedere un dispositivo aggiuntivo e potrebbero non essere compatibili con UPBOXPRO - consulta l'elenco dei prodotti.

Procedura di aggiornamento
  1. Verifica i metodi di aggiornamento disponibili sul prodotto (ELETTRONICA> Aggiornamento firmware).
  2. Scarica il firmware e il software dedicato.
  3. Segui la guida di aggiornamento contenuta nella cartella del firmware.

Hai bisogno di aiuto?
support@prolights.it

Update Tool: UPBOXPRO UPBOXPRO
Check hardware changelog before downloading firmware
Revisione Data Rilascio Firmware changelog HW Compatibility
1.0 STABLE 14/11/2015 Definitive stable version
Update Tool: UPBOXPRO UPBOXPRO
Check hardware changelog before downloading firmware
Revisione Data Rilascio Firmware changelog HW Compatibility
1.0 STABLE 14/11/2015 Definitive stable version
