EclProfile HDTWC
ORDER CODE: ECLHDTWC
Condividimi

Immagine Principale
  • ECLHDTWC
  • ECLHDTWC
  • ECLHDTWC
  • ECLHDTWC
  • ECLHDTWC
  • ECLHDTWC
  • EclProfile HDTWC
    Code Colore Disp.
    ECLHDTWCBK
    DISCONTINUO
    Black
    ECLHDTWCWH
    END OF LIFE
    White

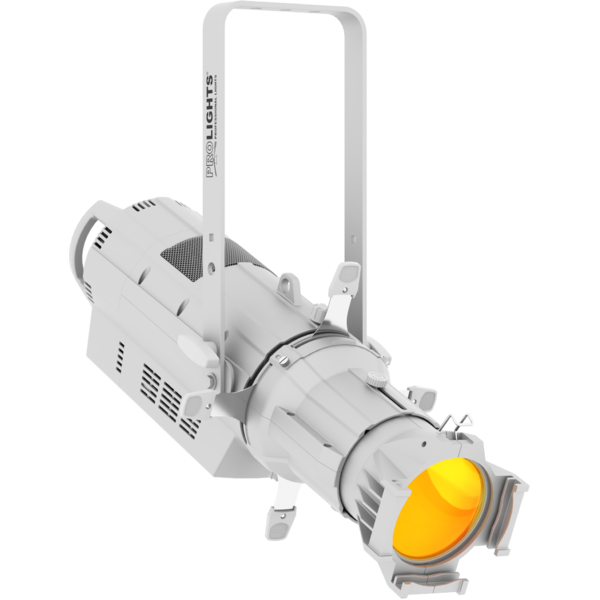

    EclProfile HDTWC è un innovativo LED ellissoidale con miscelazione a 6 colori che fornisce un'alta precisione nella riproduzione dello spettro del bianco, da 2.800 K a 10.000 K, con alto CRI e un'estesa riproduzione dei colori. Il sistema ottico sfrutta la potenza di un classico LED 91x3,5W a 6 colori, per creare un fascio sagomato uniforme e una buona messa a fuoco dei gobo. Dotato di HD Dimming e bianco variabile da 2.800 K a 10.0000 K, EclProfile HDTWC offre esattamente le performaces e la qualità di output richieste da questo tipo di luce.

    Features:
    Tunable white da 2.800 K a 10.000 K con alto CRI e un'estesa miscelazione colori
    Regolazione +/- verde e magenta
    Focus avanzato

    SORGENTE LUMINOSA
    • Sorgente:
      91x3,5
      W
      sorgente LED personalizzata a 6 colori (rosso, arancio, verde, royal blue, blue, lime)
    • CCT:
      2.800 K - 10.000
    • Flusso luminoso:
      (5°) TBD; (10°) TBD; (14°) 4'212 lm; (19°) 5'235 lm; (26°) 5'669 lm; (36°) 6'415 lm; (50°) 5'856
      @full
    • Lux:
      (5°) TBD; (10°) TBD; (14°) 4'965 lx; (19°) 3'084 lx - (26°) 2'018 lx - (36°) 958 lx - (50°) 503
      lx
      @5 m full
    • CRI:
      89 @3.200 K; 93,6 @5.600 K
    • R9:
      90 @3.200 K; 95,4 @5.600 K
    • TLCI:
      89 @5.600 K
    • TM30 Rf:
      90 @5.600 K
    • TM30 Rg:
      106 @5.600 K
    • Durata media sorgente:
      > 50.000 h
    OTTICA
    • Angolo di proiezione:
      optional 5° / 10° / 14° / 19° / 26° / 36° / 50° / zoom 15°-30° / zoom 25°-50
      °
    • Tipo lente:
      gruppo ottico composto da lente in vetro HQ
    • Focus:
      manuale
    SISTEMA COLORE
    • Miscelazione del colore:
      RGBL, orange, royal blue
    • CCT:
      controllo CCT, correzione +/- green, emulazione tungsten
    • Preset bianchi:
      2.800 K - 10.000
      K
    • Ruota colori:
      ruota colori virtuale con macro
    EFFETTI DINAMICI
    • Dimensioni gobos:
      B, outer: 86 mm - image: 64,5 mm - thickness: 1,1 mm
    • Modalità statico:
      riproduzione statica di un colore
    • Modalità manuale:
      regolazione manuale dimmer e strobo
    • Auto mode:
      programmi integrati con regolazione della velocità di esecuzione
    • Caratteristiche speciali:
      canale crossfade lineare per fade da qualsiasi white macro ad un qualsiasi colore; CTO virtuale sui colori
    CORPO
    • Corpo:
      corpo in alluminio pressofuso ad alta resistenza
    • Colore:
      nero
    CONTROLLO
    • Protocolli:
      DMX512, RDM
    • Canali DMX:
      2 / 5 CH1 / 5 CH2 / 7 / 9 / 12 / 13 / 16 / 19 / 21
      channel
    • RDM:
      RDM per controllo e impostazioni remote della fixture
    • Display:
      Graphic User Interface
    • Aggiornamento firmware:
      si, con interfaccia USB - DMX (UPBOXPRO/UPBOX1) non inclusa
    • Master/Slave:
      per il controllo di più unità collegate in catena
    • Altro:
      16bit control of dimmer and Color
    ELETTRONICA
    • Dimmer:
      0 ~ 100% lineare, elettronico
    • Curve dimmer:
      4
      curve dimmer selezionabili
    • Strobo / shutter:
      1 - 30
      Hz, elettronico
    • Temperatura d'esercizio:
      -10° ~ +45°
    • Controllo LED:
      funzionamento senza sfarfallio
    • PWM selezionabile:
      600 ~ 25.000 Hz
    ALIMENTAZIONE
    • Alimentazione elettrica:
      100-240V - 50/60Hz
    • Potenza massima assorbita:
      250
      W
    • Output (a 230V):
      14
      unità connesse in serie
    • Fattore di potenza:
      >0,94
    CARATTERISTICHE FISICHE
    • Grado IP:
      20
    • Raffreddamento:
      sistema di dissipazione con heating-pipe
    • Sospensione e fissaggio:
      staffa per il fissaggio in sospensione e per il posizionamento
    • Connessione di segnale:
      Amphenol XLR 5p IN/OUT connectors
    • Connessione di alimentazione:
      Neutrik powerCON IN/OUT connectors
    • Dimensioni (LxAxP):
      262x551x595
      mm
    • Peso:
      7,8
      kg
    CERTIFICAZIONI / APPROVAZIONI
    • certificazioni / Approvazioni:
      CE, UKCA, RCM
    BOX CONTENT
    • 1 x ECLHDTWC
    • 1 x 1,5 meters power cable (BARE END - NEUTRIK POWERCON)
    • User Manual
    CODICE PRODOTTO
    Codice Accessorio
    Descrizione
    optional
    Clamp in alluminio per spigot 28mm, port.200Kg, tubi 48-51mm, nero
    optional
    Clamp in alluminio Slim, port.200Kg, tubi 48-51mm, perno M10, Black
    optional
    Cavo di sicurezza acciaio per corpi sospesi, moschettone inox, L=60 cm, nero
    optional
    Cavo Ass. TH07 3x2.5mm, spina SCHUKO, presa MENAC3FCA, L.3 m
    optional
    Cavo Ass. TH07 3x2.5mm, spina CEE 3p 16A 230V, presa MENAC3FCA, L.3 m
    optional
    Cavo TH07 3x2.5mm, PwCon FCA 3p 20A, PwCon FCB 3p 20A, L. 3m
    optional
    Cavo Dmx assembl. HC5340, CANC5MXX XLR 5p -> CANC5FXX XLR (f) 5p, L.3m
    optional
    Ottica per sagomatori ECLFC/HD, telaio porta gelatina incluso, zoom 15°-30°
    optional
    Ottica per sagomatori ECLFC/HD, telaio porta gelatina incluso, zoom 25°-50°
    optional
    Ottica 5° per proiettori Ecl Profile, tel. porta gelatina incl., housing nero
    optional
    Ottica 5° per proiettori Ecl Profile, tel. porta gelatina incl., housing bianco
    optional
    Ottica 10° per proiettori Ecl Profile, tel. porta gelatina incl., housing bianco
    optional
    Ottica 10° per proiettori Ecl Profile, tel. porta gelatina incl., housing nero
    optional
    Ottica 14° per proiettori Ecl Profile, tel. porta gelatina incl., housing nero
    optional
    Ottica 14° per proiettori Ecl Profile, tel. porta gelatina incl., housing bianco
    optional
    Ottica 19° per proiettori Ecl Profile, tel. porta gelatina incl., housing nero
    optional
    Ottica 19° per proiettori Ecl Profile, tel. porta gelatina incl., housing bianco
    optional
    Ottica 26° per proiettori Ecl Profile, tel. porta gelatina incl., housing nero
    optional
    Ottica 26° per proiettori Ecl Profile, tel. porta gelatina incl., housing bianco
    optional
    Ottica 36° per proiettori Ecl Profile, tel. porta gelatina incl., housing nero
    optional
    Ottica 36° per proiettori Ecl Profile, tel. porta gelatina incl., housing bianco
    optional
    Ottica 50° per proiettori Ecl Profile, tel. porta gelatina incl., housing bianco
    optional
    Ottica 50° per proiettori Ecl Profile, tel. porta gelatina incl., housing nero
    optional
    Porta gobos per sagomatore ECL/ECLFC/ECLHD
    optional
    Diaframma a iride in acciaio per sagomatore ECLFC/ECLHD
    optional
    Spigot 28mm per fixtures, perno M12
    optional
    Kit filtro soft edge ed holder per proiettori serie ECL profile
    optional
    Spigot 28mm per fixtures, perno M10
    optional
    Interfaccia aggiornamento firmware, USB IN, 5p XLR DMX OUT, USB OUT
    optional
    Interfaccia aggiornamento firmware, USB IN, connettore XLR DMX OUT 5-pin

    Data sheet & specs

    DMX chart & personalities

    ECLHDTWC Firmware rev. 1.8
    manufacturer fixture library (Link) Link
    manufacturer fixture library (Link) Link
    manufacturer fixture library (Link) Link
    prolights_eclipsehdtwc_1ch.hedDownload
    prolights_eclipsehdtwc_2ch.hedDownload
    prolights_eclipsehdtwc_5ch1.hedDownload
    prolights_eclipsehdtwc_5ch2.hedDownload
    prolights_eclipsehdtwc_7ch.hedDownload
    prolights_eclipsehdtwc_9ch.hedDownload
    prolights_eclipsehdtwc_12ch.hedDownload
    prolights_eclipsehdtwc_13ch.hedDownload
    prolights_eclipsehdtwc_16ch.hedDownload
    prolights_eclipsehdtwc_19ch.hedDownload
    eclipsehdtwc_1ch.fdfDownload
    eclipsehdtwc_2ch.fdfDownload
    eclipsehdtwc_5ch1.fdfDownload
    eclipsehdtwc_5ch2.fdfDownload
    eclipsehdtwc_7ch.fdfDownload
    eclipsehdtwc_9ch.fdfDownload
    eclipsehdtwc_12ch.fdfDownload
    eclipsehdtwc_13ch.fdfDownload
    eclipsehdtwc_16ch.fdfDownload
    eclipsehdtwc_19ch.fdfDownload
    manufacturer fixture library (Link) Link
    prolights@eclipsehdtwc@2_channel.xmlDownload
    prolights@eclipsehdtwc@5_channel.xmlDownload
    prolights@eclipsehdtwc@7_channel.xmlDownload
    prolights@eclipsehdtwc@9_channel.xmlDownload
    prolights@eclipsehdtwc@13_channel.xmlDownload
    prolights@eclipsehdtwc@16_channel.xmlDownload
    prolights@eclipsehdtwc@19_channel.xmlDownload
    hdtwc_12ch_3_8.hog4showDownload
    eclipsehdtwc.zipDownload

    CAD symbols & drawings

    Tech docs

    File name File size Download

    Software

    File name File size Download

    Firmware

    Istruzioni per l'aggiornamento firmware

    1 Scaricare il firmware (solo l'ultima versione è scaricabile - per maggiori info contattare support@prolights.it)

    2 Scaricare il software per l'aggiornamento UpBox_Tool

    3 Seguire le istruzioni presenti nella seguente guida
    -------------------------------------------------------------------------------
    Note:
    • Gli aggiornamenti firmware richiedono il tool UPBOXPRO compatibile con tutti i prodotti Prolights
    • E' possibile utilizzare UPBOX1 e UPBOX2 *DISCONTINUI* controllando la compatibilità nella scheda qui sotto
    • Il software UpBox_Tool è compatibile con tutte le interfacce di aggiornamento
    • Per aggiornare le schede di rete con file .EHEX è necessario un cavo di rete e il software Professional UploaderE' possibile utilizzare la seguente guida
    Update Tool: UPBOX1UP5 UPBOX1UP5 UPBOXPRO UPBOXPRO
    Check hardware changelog before downloading firmware
    Revisione Data Rilascio Firmware changelog HW Compatibility
    1.8 STABLE 07/10/2020 Changed default setting on White Balance function from OFF to ADJUST. Rev. 1
