MOSAICOXLPLUS
PROLIGHTS

Mosaico XL+ new

ORDER CODE: MOSAICOXLPLUS

Proiettore d'immagini LED da 600W IP66 con CMY e sistema blade

Mosaico XL+ è un potente proiettore LED progettato per installazioni outdoor, ideale per la proiezione a lungo raggio di textures, immagini e loghi su edifici e paesaggi. Costruito con una resistente struttura pressofusa IP66, Mosaico XL+ offre un output di 23'600 lumen e molteplici caratteristiche, incluso il sistema di miscelazione colore CMY+CTO e il modulo profile per sagomare accuratamente l'area da illuminare. Lo spettacolare zoom che va da 6° a 50° consente a questa fixture di essere installata a qualsiasi distanza, rendendolo versatile in installazioni vicine o a lungo raggio e perfetto per illuminare in maniera statica o dinamica le facciate degli edifici.

5 YEARS WARRANTY

Caratteristiche principali:

  • Classificazione IP66 per applicazioni di lunga durata e manutenzione minima
  • Dotato di sistema di zoom lineare 6° - 50° adatto sia per installazioni sia a corto che a lungo raggio
  • Sorgente LED bianco da 600W a 6.300 K e output di 23'600 lumen
  • Vasta gamma di funzioni incluso CMY e CTO lineare, modulo profile e ruota animazione
Vedi varianti

PHOTO GALLERY

Mosaico XL+
Mosaico XL+
Mosaico XL+
Mosaico XL+
Mosaico XL+

Specifiche tecniche

SORGENTE LUMINOSA
  • Sorgente: 600W LED bianco ad alta potenza
  • CCT sorgente: 6.300K
  • Flusso luminoso: (6,8°) 17'404 lm - (52,1°) 23'570 lm @Full
  • Lux: (6,8°) 59'962 lx - (52,1°) 1'454lx @5 m full
  • Durata media sorgente: > 20.000 h
OTTICA
  • Zoom range: 6,8° - 52,1° motorizzato, lineare
  • Diametro lente: 135mm / 5.31''
  • Tipo lente: gruppo ottico composto da lente in vetro HQ
  • Focus: motorizzato 8/16 bit
SISTEMA COLORE
  • Miscelazione del colore: CMY lineare
  • CCT: correzione lineare CTO 3.000 K - 6.000 K
  • Ruota colori: open + 6 filtri colorati intercambiabili
EFFETTI DINAMICI
  • Shutter: 4 ghigliottine a 2 motori e rotazione ±30°, rotazione modulo ±45°
  • Ruota di animazione: ruota animazione indicizzabile con rotazione oraria e antioraria
  • Prisma circolare: 4-f con rotazione bidirezionale, Indicizzabile
  • Frost: doppio soft-edge e heavy
  • Iris: 5 ~ 100% motorizzato
GOBO
  • Gobos rotanti: 7 gobo rotanti + open, intercambiabili, indicizzabili
  • Dimensioni gobos (BN): outer: 26,9 mm - image: 20,5 mm
  • Dimensioni gobos (Colore): outer: 26,9 mm - image: 20,5 mm
CONTROLLO
  • Protocolli supportati: DMX512, RDM, CRMX + WDMX
  • Canali DMX: 28 / 30 / 35 / 44ch
  • RDM: per indirizzamento remoto e configurazione parametri
  • Display: display touch black OLED
  • Stand Alone: Stand Alone programmer and playback
  • Master/Slave: per il controllo di più unità collegate in catena
ELETTRONICA
  • Dimmer: 0 - 100% lineare, elettronico
  • Curve dimmer: 4 curve dimmer selezionabili
  • Strobo / shutter: 1 - 30 Hz, elettronico
  • Batteria display: inclusa, batteria tampone autoricaricabile
  • PWM selezionabile: 600 - 40.000 Hz (step selezionabili)
  • Aggiornamento firmware: via DMX con UPBOXPRO/UPBOX1 (non inclusa)
CONNESSIONI
  • Connessione di alimentazione: 1,8 m connessione IP pressofusa per il segnale di ingresso e di uscita
  • Connessione di segnale: 1,8 m connessione IP pressofusa per il segnale di ingresso e di uscita
  • Connessione Wireless: LumenRadio TiMo FX RDM integrato - compatibile CRMX e W-DMX
  • Adattatori: adattatori 16A BARE END e XLR inclusi
ALIMENTAZIONE
  • Alimentazione elettrica: 100-240V - 50/60Hz
  • Potenza massima assorbita (230V): 680W
  • Output (a 230V): 4 unità connesse in serie
  • Standby power: 58,7 W
  • Fattore di potenza: >0,96
CARATTERISTICHE FISICHE
  • Grado IP: IP66 per installazioni outdoor
  • Grado IK: grado di resistenza agli urti IK09
  • Raffreddamento: heat pipe con ventola silenziosa
  • Struttura: Corpo in alluminio pressofuso ad alta resistenza, verniciatura antigraffio C5M Marine Grade (di serie)
  • Finitura: grigio (RAL 9006)
  • Temperatura d'esercizio: Ta -20 - +45 °C
  • Dimensioni (LxAxP): 403x462x565mm / 15.87''x18.19''x22.24''
  • Peso: 35,5kg / 78.26lbs
INSTALLAZIONE
  • Sospensione e fissaggio: staffa per il fissaggio in sospensione e per il posizionamento
  • Hardware a bordo: punti di ancoraggio sul frontale per il montaggio degli accessori
  • Altro: inspectable cover window for gobos replacement and maintenance and record scenes and create chases and shows throughout these scenes
CERTIFICAZIONI / REPORT
  • Conformità: CE, RCM, FCC, cTUVus

Varianti

Accessori e prodotti correlati

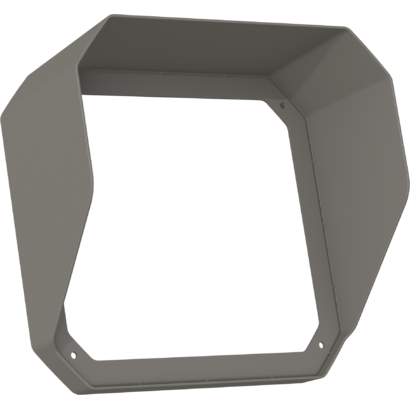

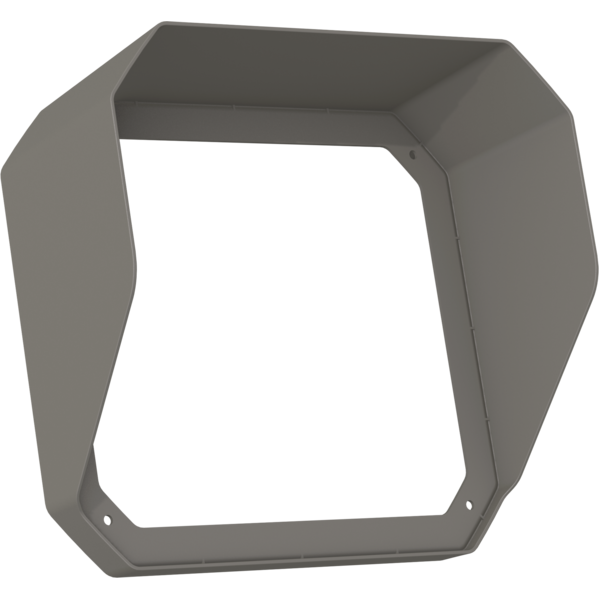

MXLPLUSHSNOOT
MXLPLUSHSNOOT
(Opzionale)
Mezza visiera per MOSAICOXLPLUS, RAL 9006, vericiatura C5M

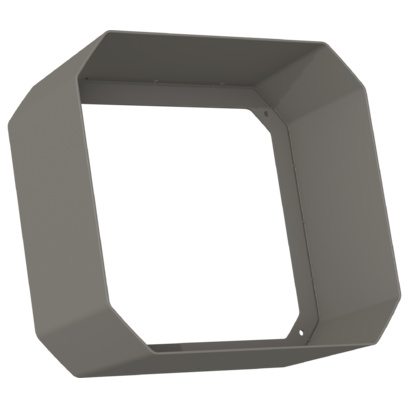

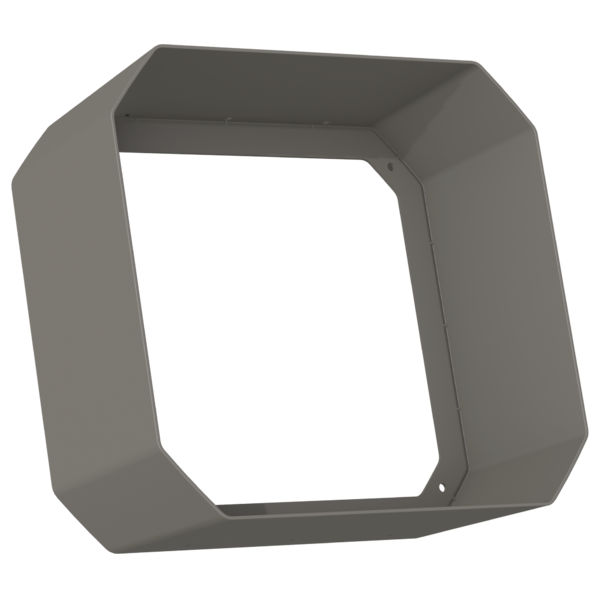

MXLPLUSFSNOOT
MXLPLUSFSNOOT
(Opzionale)
Visiera completa per MOSAICOXLPLUS, RAL 9006, verniciatura C5M
MOSBRACK
MOSBRACK
(Opzionale)
GBVMAP001
GBVMAP001
(Opzionale)
Gobo Mapping, dimensione F, bianco e nero (gobo holder incluso)
RSR0670B
RSR0670B
(Opzionale)
Cavo di sicurezza acciaio per corpi sospesi, moschettone inox, L=60cm, nero
C6002B
C6002B
(Opzionale)
Clamp in alluminio Slim, port.200Kg, tubi 48-51mm, perno M10, Black&White& White
<b>Æther</b> Link
Æther Link
(Opzionale)
Ricetrasmettitore wireless CRMX a 1 universo con grado di protezione IP66, progettato per installazi
AWEXDC1221ADP
AWEXDC1221ADP
(Opzionale)
Kit adattatore di segnale dalla serie AWEXDC1 alla serie AWEXDC2 e viceversa
AWEXAC12ADP
AWEXAC12ADP
(Opzionale)
Adattatore di alimentazione dalla serie AWEXAC1 alla serie AWEXAC2
AWEXAC1L03
AWEXAC1L03
(Opzionale)
Prolunga alimentazione IP67 per proiettori architetturali outdoor (IP), L.3m
AWEXAC1L05
AWEXAC1L05
(Opzionale)
Prolunga alimentazione IP67 per proiettori architetturali outdoor (IP), L.5m
AWEXAC1L10
AWEXAC1L10
(Opzionale)
Prolunga alimentazione IP67 per proiettori architetturali outdoor (IP), L.10m
AWEXAC1L20
AWEXAC1L20
(Opzionale)
Prolunga alimentazione IP67 per proiettori architetturali outdoor (IP), L.20m
AWEXDC1L03
AWEXDC1L03
(Opzionale)
Prolunga DMX IP67 per proiettori architetturali outdoor (IP), L.3m
AWEXDC1L05
AWEXDC1L05
(Opzionale)
Prolunga DMX IP67 per proiettori architetturali outdoor (IP), L.5m
AWEXDC1L10
AWEXDC1L10
(Opzionale)
Prolunga DMX IP67 per proiettori architetturali outdoor (IP), L.10m
AWEXDC1L20
AWEXDC1L20
(Opzionale)
Prolunga DMX IP67 per proiettori architetturali outdoor (IP), L.20m
UPBOXPRO
UPBOXPRO
(Opzionale)
Interfaccia aggiornamento firmware, USB IN, connettore XLR DMX OUT 5-pin

DOWNLOAD

Data sheet & specs

File name File size Download
Letter datasheetMosaicoxlplus_LETTER_DATASHEET_(EN).pdf(16/01/2026)478KB
Letter datasheetMosaicoxlplus_A4_DATASHEET_(ITA).pdf(15/01/2026)478KB
Letter datasheetMosaicoxlplus_A4_DATASHEET_(EN).pdf(15/01/2026)480KB
Tender SpecificationMosaicoxlplus_TENDER_SPECIFICATION.pdf(09/09/2025)294KB

User manual

File name File size Download
User manualMosaicoxlplus_USER_MANUAL_EN.pdf(23/01/2026)7MB
User manualMosaicoxlplus_General_Safety_Information.pdf(02/12/2025)3MB

DMX chart & personalities

File name File size Download
DMX chartMosaicoxlplus_DMX_CHARTS.pdf(23/01/2026)184KB

MOSAICOXLPLUS Firmware rev. 1.1.02.0

manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link

Photometrics

CAD symbols & drawings

File name File size Download
3D SKPMosaicoxlplus_3D.skp(07/08/2025)1MB
2DMOSAICOXLPLUS_2D.zip4MB
3DMosaicoxlplus_CAD_3D.dwg(07/08/2025)819KB
2D cad symbolsMosaicoxlplus_CAD_2DSYMBOLS.dwg(27/08/2025)37KB
Technical drawingMOSAICOXLPLUS_TECHNICAL DRAWINGS.zip451KB
VectorWorksVECTORWORKS_SYMBOLS.vwx(27/08/2025)751KB

Tech docs

File name File size Download
Color DocumentMosaicoxlplus_COLOR.pdf(09/09/2025)74KB
Gobos DocumentMosaicoxlplus_GOBOS.pdf(30/09/2025)866KB

Software

File name File size Download

Firmware


Informazioni sugli aggiornamenti firmware

Il firmware dei prodotti PROLIGHTS può essere aggiornato in diversi modi in base al prodotto e all'estensione del file. I metodi disponibili sono indicati nelle specifiche del prodotto nella sezione CONTROL - Firmware upgrade.

Metodo/Dispositivo Estensione file Software necessario Istruzioni
UPBOXPRO (*) .PRL UpBox_Tool Guida
USB port .PRL Nessun software necessario vedere User Manual
Ethernet port .EHEX Professional Uploader Guida
Ethernet port .ALF DMX Workshop Guida

(*) È ancora possibile utilizzare UPBOX1 e UPBOX2 verificandone la compatibilità nella pagina degli accessori del prodotto. Per utilizzare UPBOX2 è necessario scaricare i driver dal seguente link.

Nota: Alcuni prodotti senza ingresso DMX o USB potrebbero richiedere un dispositivo aggiuntivo e non essere compatibili con UPBOXPRO. Verifica  qui  la lista dei prodotti.

Istruzioni PER L'AGGIORNAMENTO

  1. Verifica i metodi di aggiornamento disponibili sul prodotto nella sezione CONTROL - Firmware upgrade
  2. Scarica il firmware e il software dedicato per l'aggiornamento
  3. Segui la guida per l'aggiornamento disponibile nella cartella del firmware
Update Tool: UPBOXPRO UPBOXPRO
Check hardware changelog before downloading firmware
Revisione Data Rilascio Firmware changelog HW Compatibility
1.1.02.0 STABLE 16/01/2026

New Function:

  • Added DMX Fault Hold-Stand Alone to the Setup menu. Added accordingly:
    • Control Ch DMX Fault "Hold" (default) = range 214-215 dmx value
    • Control Ch DMX Fault "Stand Alone" = range 216-217 dmx value
    • RDM Manufacturer PID DMX Fault as follows:
      • 0: Hold (default)
      • 1: Stand Alone

Fixed Bugs:

  • Home Screen Name, Model Description, Device Label in RDM are wrong
  • During the WARM UP process---> "TIME LE" appears and then cuts out
  • In RDM Manufacturer PID, Advanced Gobo Wheel OFF/ON is missing
  • Working in RDM via DMXCAT ---> The device appears OFFLINE randomly/following some settings.
 Rev. 1.0
Rev. 1.1

Richiesta Informazioni

News

Music & Lights annuncia il prossimo arrivo di 3.000 mq di URMIII per il mercato italiano
09 Aprile 2026
Music & Lights annuncia il prossimo arrivo di 3.000 mq di URMIII per il mercato italiano
Music & Lights , distributore esclusivo per il mercato italiano delle soluzioni Rental Unilumin , annuncia il prossimo arrivo di 2.000 m² di URMIII P2.6 U-Shield  e 1.000 m² di URMIII P3.9 SMD  Outdoor. Due stock complementari, indoor e outdoor, pensati
Astra Profile500LTIP scelto per illuminare la 27ª edizione di KONGRESSI meetings & events in Finlandia
08 Aprile 2026
Astra Profile500LTIP scelto per illuminare la 27ª edizione di KONGRESSI meetings & events in Finlandia
Giunta alla sua 27ª edizione, KONGRESSI meetings & events , uno dei principali appuntamenti b2b del settore eventi in Finlandia , ha riunito i principali acquirenti, professionisti e fornitori di servizi del settore presso l' Helsinki Expo and Convention
Music & Lights presente al MIR 2026 con le ultime novità ed un ampia demo area
07 Aprile 2026
Music & Lights presente al MIR 2026 con le ultime novità ed un ampia demo area
Music & Lights sarà presente al MIR 2026 , la principale fiera italiana dedicata all'integrazione multimediale e alle tecnologie per l'intrattenimento professionale, in programma al Rimini Expo Center dal 12 al 14 aprile 2026. Allo stand A3/087, il più
PROLIGHTS al MIR 2026 con la premiere della SunBar FLX
07 Aprile 2026
PROLIGHTS al MIR 2026 con la premiere della SunBar FLX
PROLIGHTS sarà presente al MIR 2026 , la principale fiera italiana dedicata all'integrazione multimediale e alle tecnologie per l'intrattenimento professionale, in programma al Rimini Expo Center dal 12 al 14 aprile. Allo stand A3/087, i visitatori avranno
PROLIGHTS lancia SunBar FLX: barra LED lineare ibrida IP65 strobo e flood
30 Marzo 2026
PROLIGHTS lancia SunBar FLX: barra LED lineare ibrida IP65 strobo e flood
PROLIGHTS lancia SunBar FLX , una barra LED lineare ibrida ad alte prestazioni con grado di protezione IP65 che amplia la famiglia Sun dedicata a strobo e blinders modulari. SunBar FLX unisce in un'unica unità una sorgente strobo e una sorgente flood
La Kings League Italia torna con un sistema di illuminazione PROLIGHTS pensato per integrare sport e streaming
26 Marzo 2026
La Kings League Italia torna con un sistema di illuminazione PROLIGHTS pensato per integrare sport e streaming
Il Secondo Split della Kings League Italia , il torneo di calcio 7 trasmesso in diretta su più piattaforme di streaming, si è svolto alla Fonzies Arena di Cologno Monzese , con un sistema di illuminazione PROLIGHTS al cuore di una produzione costruita
Under The Bridge Festival illuminato da PROLIGHTS
24 Marzo 2026
Under The Bridge Festival illuminato da PROLIGHTS
L' Under The Bridge Festival è un evento musicale open-air che si svolge sotto lo Spijkenisserbrug, il ponte iconico che dà al festival il suo nome e il suo inconfondibile sfondo industriale. Con cinque palchi e sei zone che spaziano tra EDM, house,
La torre di osservazione di Skolnity a Wisła si illumina di notte con PROLIGHTS
19 Marzo 2026
La torre di osservazione di Skolnity a Wisła si illumina di notte con PROLIGHTS
La torre di osservazione dello Skolnity Ski & Bike Park di Wisła , in Polonia, parte della rete Wieża Widokowa gestita da Grupa Pingwina, è stata dotata di un'installazione luminotecnica architettonica permanente con proiettori PROLIGHTS , forniti
Una nuova dimensione nell'illuminazione del Teatro Scala di Quito con PROLIGHTS
17 Marzo 2026
Una nuova dimensione nell'illuminazione del Teatro Scala di Quito con PROLIGHTS
Il Teatro Scala di Quito , una delle principali sedi ecuadoriane per spettacoli di alto livello artistico, ha dotato il proprio palco di un sistema di illuminazione PROLIGHTS completo, implementato da Sonotec , distributore ufficiale PROLIGHTS in Ecuador.
Il Walnut Street Theatre rinnova il proprio sistema di illuminazione con PROLIGHTS
12 Marzo 2026
Il Walnut Street Theatre rinnova il proprio sistema di illuminazione con PROLIGHTS
Il Walnut Street Theatre di Philadelphia è uno dei luoghi storici del teatro americano. Fondato nel 1808, è il teatro più antico in attività continuativa nel mondo anglofono e ospita ogni stagione un ricco programma di produzioni, accogliendo oltre
L'HaluPix Duo illumina lo show per il 30° anniversario di Guus Meeuwis
10 Marzo 2026
L'HaluPix Duo illumina lo show per il 30° anniversario di Guus Meeuwis
Trent'anni dopo l'uscita di Het is een Nacht , il cantautore olandese Guus Meeuwis si è esibito per la prima volta come headliner all' AFAS DOME di Anversa , una delle principali arene indoor del Belgio, con un grande show da solista. Nel corso di due
PROLIGHTS presenta Jet Beam120IP: testa mobile beam IP65 a sorgente laser al fosforo, potente e dal prezzo accessibile
26 Febbraio 2026
PROLIGHTS presenta Jet Beam120IP: testa mobile beam IP65 a sorgente laser al fosforo, potente e dal prezzo accessibile
PROLIGHTS presenta Jet Beam120IP , una testa mobile beam IP65 a sorgente laser, progettata per offrire look aerei di grande impatto con un posizionamento budget-friendly senza rinunciare alle prestazioni. Pensata per produzioni professionali indoor e
Iscriviti alla nostra Newsletter
Loading...
