SQ30
PROTRUSS

SQ30

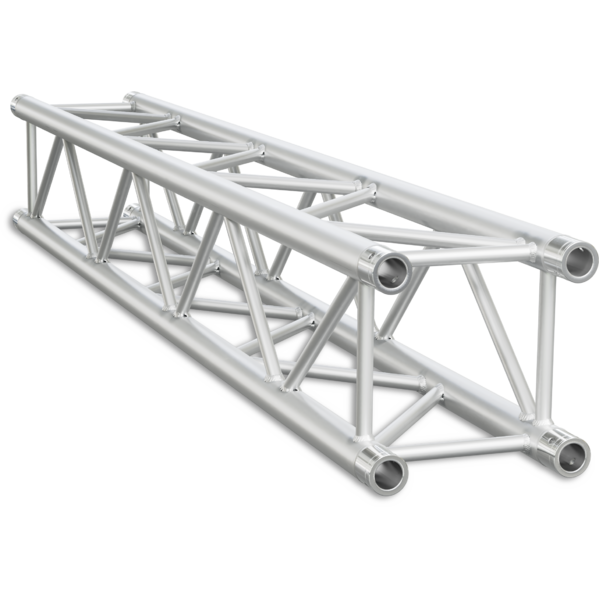

Traliccio in alluminio a sezione quadrata con lato da 29 cm.

Caratteristiche principali:

  • Tubi correnti: tubo estruso Ø 50x2 mm, EN AW 6082 T6.
  • Diagonali: tubo estruso Ø 20x2 mm, EN AW 6082 T6.
  • Terminali: connessioni quick-lock con coniche.
  • Kit fast connection FCQ5 included.
Vedi varianti

PHOTO GALLERY

SQ30
SQ30
SQ30
SQ30
SQ30

Specifiche tecniche

Varianti

Code
Tubo (mm)
Diagonale (mm)
L (mm)
A (mm)
P (mm)
Peso (kg)
Volume (m³)
Colore
SQ30021
SQ30021
50x2
20x2
210
290
290
1,70
0,017
AL
SQ30021B
SQ30021B (DISCONTINUO)
50x2
20x2
210
290
290
1,70
0,017
BK
SQ30025
SQ30025
50x2
20x2
250
290
290
2
0,021
AL
SQ30025B
SQ30025B (DISCONTINUO)
50x2
20x2
250
290
290
2
0,021
BK
SQ30029
SQ30029
50x2
20x2
290
290
290
2,3
0,024
AL
SQ30029B
SQ30029B (DISCONTINUO)
50x2
20x2
290
290
290
2,3
0,024
BK
SQ30050
SQ30050
50x2
20x2
500
290
290
3,5
0,042
AL
SQ30050B
SQ30050B (END OF LIFE)
50x2
20x2
500
290
290
3,5
0,042
BK
SQ30100
SQ30100
50x2
20x2
1000
290
290
5,6
0,084
AL
SQ30100B
SQ30100B (DISCONTINUO)
50x2
20x2
1000
290
290
5,6
0,084
BK
SQ30150
SQ30150
50x2
20x2
1500
290
290
8,3
0,126
AL
SQ30150B
SQ30150B (DISCONTINUO)
50x2
20x2
1500
290
290
8,3
0,126
BK
SQ30200
SQ30200
50x2
20x2
2000
290
290
10,6
0,168
AL
SQ30200B
SQ30200B (END OF LIFE)
50x2
20x2
2000
290
290
10,6
0,168
BK
SQ30250
SQ30250
50x2
20x2
2500
290
290
12,8
0,210
AL
SQ30250B
SQ30250B (END OF LIFE)
50x2
20x2
2500
290
290
12,8
0,210
BK
SQ30300
SQ30300
50x2
20x2
3000
290
290
14,2
0,252
AL
SQ30300B
SQ30300B (END OF LIFE)
50x2
20x2
3000
290
290
14,2
0,252
BK
SQ30350
SQ30350
50x2
20x2
3500
290
290
17,5
0,294
AL
SQ30350B
SQ30350B (DISCONTINUO)
50x2
20x2
3500
290
290
17,5
0,294
BK
SQ30400
SQ30400
50x2
20x2
4000
290
290
18,6
0,336
AL
SQ30400B
SQ30400B (END OF LIFE)
50x2
20x2
4000
290
290
18,6
0,336
BK

Accessori e prodotti correlati

TCQ30
TCQ30
(optional)
FCQ5
FCQ5
(included)
Kit Fast-Connection, 4 spigot, 8 spine, 8 coppiglie, SQ-HQ30/40
HQ30K8
HQ30K8
(optional)
Raccordo configurabile DADO 6 vie, compatibile HQ30, 2x FCQ5K8 kit inclusi
SQ30L2045
SQ30L2045
(optional)
Angolo 2vie compatibile truss SQ30, tubo corr. 50x2mm, FCQ5 incluso, 45°
SQ30L2060
SQ30L2060
(optional)
Angolo 2vie compatibile truss SQ30, tubo corr. 50x2mm, FCQ5 incluso, 60°
SQ30L2090
SQ30L2090
(optional)
Angolo 2vie compatibile truss SQ30, tubo corr. 50x2mm, FCQ5 incluso, 90°
SQ30L2120
SQ30L2120
(optional)
Angolo 2vie compatibile truss SQ30, tubo corr. 50x2mm, FCQ5 incluso, 120°
SQ30L2135
SQ30L2135
(optional)
Angolo 2vie compatibile truss SQ30, tubo corr. 50x2mm, FCQ5 incluso, 135°
SQ30L3
SQ30L3
(optional)
Angolo L 3vie compatibile truss SQ30, tubo c. 50x2mm, 2x FCQ5 incluso
SQ30T3
SQ30T3
(optional)
Raccordo T 3vie compatibile truss SQ30, tubo c. 50x2mm, 2x FCQ5 incluso
SQ30X4
SQ30X4
(optional)
Raccordo X 4vie compatibile truss SQ30, tubo c. 50x2mm, 2x FCQ5 incluso
SQ30T4
SQ30T4
(optional)
Raccordo T 4vie compatibile truss SQ30, tubo c. 50x2mm, 2x FCQ5 incluso
SQ30T5
SQ30T5
(optional)
Raccordo T 5vie compatibile truss SQ30, tubo c. 50x2mm, 2x FCQ5 incluso
SQ30FP
SQ30FP
(optional)
Base da terra in alluminio per truss a sez. quadrata, SQ-HQ30,
FCC3
FCC3
(optional)
Coppiglia per Fast Connection kit serie Powertruss kit serie SQ-T-F22

DOWNLOAD

Data sheet & specs

File name File size Download

User manual

File name File size Download

DMX chart & personalities

File name File size Download

Photometrics

File name File size Download

CAD symbols & drawings

File name File size Download
2DSQ30_2D.zip3MB
Technical drawingSQ30_TECHNICAL DRAWINGS.zip508KB
VectorWorksPROTRUSS_VECTORWORKS_v23_LIBRARY.vwx310MB
VectorWorksPROTRUSS_VECTORWORKS_v18_LIBRARY.vwx412MB

Tech docs

File name File size Download

Software

File name File size Download

Firmware
