ECLHD2
PROLIGHTS
discontinued

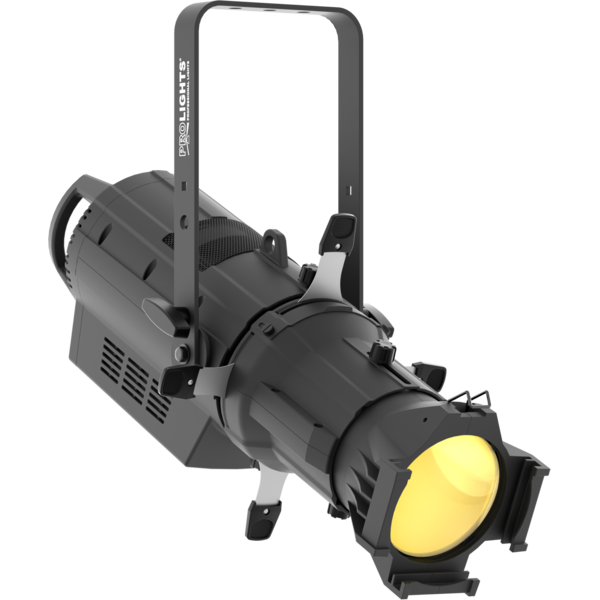

EclProfile HD2

Sagomatore ellissoidale LED da 230W con sorgente bianca

EclProfile HDL2 sostituisce e migliora la gamma EclProfile HDL con una maggiore luminosità e alti valori di CRI / R9 / TLCI. La fixture è un'adeguata sostituzione LED ai tradizionali proiettori ellissoidali a lampada da 750W. Il sistema ottico sfrutta la potenza di un COB LED da 230W per creare una proiezione uniforme e morbida e tagli puliti. Dotato di HDL Dimming e disponibile in 3.200 K o 5.700 K, EclProfile HDL2 offre esattamente le performace e la qualità di output richieste da questo tipo di lampada.

Caratteristiche principali:

  • Luminosità impressionante di oltre 10 K lm per la versione DY, e di 9 K lm per la versione TU
  • CRI > 97 (TU) and CRI> 96 (DY), alti valori di R9 e TLCI
Vedi varianti

PHOTO GALLERY

EclProfile HD2
EclProfile HD2
EclProfile HD2
EclProfile HD2
EclProfile HD2
EclProfile HD2

Specifiche tecniche

SORGENTE LUMINOSA
  • Sorgente: 230W LED bianco ad alta potenza
  • CCT: (TU) 3.200 K - (DY) 5.700
  • Flusso luminoso: (TU) 5°: TBD - 10°: TBD - 14°: 8'562 lm -19°: 8'345 lm - 26°: 9'261 lm - 36°: 8'964 lm - 50°: 7'683 @full
  • Flusso luminoso: (DY) 5°: TBD - 10°: TBD - 14°: 9'649 lm -19°: 9'822 lm - 26°: 10'974 lm - 36°: 10'781 lm - 50°: 9'053 lm @full
  • Lux: (TU) 5°: TBD - 10°: TBD - 14°: 11'055 lx - 19°: 6'495 lx - 26°: 4'954 lx - 36°: 2'728 lx - 50°: 1'381lx @5 m full
  • Lux: (DY) 5°: TBD - 10°: TBD - 14°: 12'000 lx - 19°: 7'118 lx - 26°: 5'571 lx - 36°: 3'105 lx - 50°: 1'569lx @5 m full
  • CRI: (TU) >97; (DY) >96
  • R9: (TU) >87; (DY) >96
  • TLCI: (TU) >97; (DY) >96
  • TM30 Rf: (TU) >92; (DY) >89
  • TM30 Rg: (TU) 100; (DY) 100
  • Durata media sorgente: > 50.000 h
OTTICA
  • Angolo di proiezione: optional 5° / 10° / 14° / 19° / 26° / 36° / 50° / zoom 15°-30° / zoom 25°-50°
  • Tipo lente: gruppo ottico composto da lente in vetro HQ
  • Focus: manuale
SISTEMA COLORE
  • Miscelazione del colore: static white
EFFETTI DINAMICI
  • Risoluzione di controllo: 16-bit dimmer
  • Dimensioni gobos: B, outer: 86 mm - image: 64,5 mm - thickness: 1,1 mm
  • Modalità statico: riproduzione statica di un colore
  • Modalità manuale: regolazione manuale di un colore
  • Auto mode: programmi integrati con regolazione della velocità di esecuzione
CORPO
  • Corpo: corpo in alluminio pressofuso ad alta resistenza
  • Colore: nero
CONTROLLO
  • Protocolli: DMX512, RDM
  • Canali DMX: 1 / 2 / 5channel
  • RDM: RDM per controllo e impostazioni remote della fixture
  • Display: Graphic User Interface
  • Aggiornamento firmware: si, con interfaccia USB - DMX (UPBOXPRO/UPBOX1) non inclusa
  • Master/Slave: per il controllo di più unità collegate in catena
ELETTRONICA
  • Dimmer: 0 ~ 100% lineare, elettronico
  • Curve dimmer: 4 curve dimmer selezionabili
  • Strobo / shutter: 1 - 30 Hz, elettronico
  • Temperatura d'esercizio: -10° ~ +45°
  • Controllo LED: funzionamento senza sfarfallio
  • PWM selezionabile: 600 ~ 25.000 Hz
ALIMENTAZIONE
  • Alimentazione elettrica: 100-240V - 50/60Hz
  • Potenza massima assorbita: 210W
  • Output (a 230V): 15 unità connesse in serie
  • Fattore di potenza: TU: >0.90 - DY: >0,94
CARATTERISTICHE FISICHE
  • Grado IP: 20
  • Raffreddamento: sistema di dissipazione con heating-pipe
  • Sospensione e fissaggio: staffa per il fissaggio in sospensione e per il posizionamento
  • Connessione di segnale: Amphenol XLR 5p IN/OUT connectors
  • Connessione di alimentazione: Neutrik powerCON IN/OUT connectors
  • Dimensioni (LxAxP): 342x506x530mm / 13.46''x19.92''x20.87''
  • Peso: 7,11kg / 15.67lbs
CERTIFICAZIONI / APPROVAZIONI
  • certificazioni / Approvazioni: CE, UKCA, RCM
BOX CONTENT

Varianti

Code
CCT
CRI
R9
Lumen
ECLHD2TUBK
ECLHD2TUBK (DISCONTINUO)
3.200 K
97
87
9'261 lm
ECLHD2DYBK
ECLHD2DYBK (DISCONTINUO)
5.700 K
96
96
10'974 lm

Accessori e prodotti correlati

FCLECL
FCLECL
(Facoltativo)
Flightcase per contenere 8 proiettori serie ECLFC o ECLHDL
C6040B
C6040B
(Facoltativo)
Clamp in alluminio per spigot 28mm, port.200Kg, tubi 48-51mm, nero
C6002B
C6002B
(Facoltativo)
Clamp in alluminio Slim, port.200Kg, tubi 48-51mm, perno M10, Black&White& White
RSR0630B
RSR0630B
(Facoltativo)
Cavo di sicurezza acciaio per corpi sospesi, moschettone inox, L=60 cm, nero
9533FCAL03
9533FCAL03
(Facoltativo)
Cavo Ass. TH07 3x2.5mm, spina SCHUKO, presa MENAC3FCA, L.3 m
9513FCAL03
9513FCAL03
(Facoltativo)
Cavo Ass. TH07 3x2.5mm, spina CEE 3p 16A 230V, presa MENAC3FCA, L.3 m
958025L03
958025L03
(Facoltativo)
Cavo TH07 3x2.5mm, PwCon FCA 3p 20A, PwCon FCB 3p 20A, L. 3m
TOUR53415L03
TOUR53415L03
(Facoltativo)
Cavo Dmx assembl. HC5340, CANC5MXX XLR 5p -> CANC5FXX XLR (f) 5p, L.3m
ECL LZ
ECL LZ
(Facoltativo)
Ottica per sagomatori ECLFC/HDL, telaio porta gelatina incluso, zoom 15°-30°
ECL LZ
ECL LZ
(Facoltativo)
Ottica per sagomatori ECLFC/HDL, telaio porta gelatina incluso, zoom 25°-50°
ECLLB05BK
ECLLB05BK
(Facoltativo)
Ottica 5° per proiettori Ecl Profile, tel. porta gelatina incl., housing nero
ECLLB14BK
ECLLB14BK
(Facoltativo)
Ottica 14° per proiettori Ecl Profile, tel. porta gelatina incl., housing nero
ECLLB19WH
ECLLB19WH
(Facoltativo)
Ottica 19° per proiettori Ecl Profile, tel. porta gelatina incl., housing bianco
ECLLB19BK
ECLLB19BK
(Facoltativo)
Ottica 19° per proiettori Ecl Profile, tel. porta gelatina incl., housing nero
ECLLB26BK
ECLLB26BK
(Facoltativo)
Ottica 26° per proiettori Ecl Profile, tel. porta gelatina incl., housing nero
ECLLB26WH
ECLLB26WH
(Facoltativo)
Ottica 26° per proiettori Ecl Profile, tel. porta gelatina incl., housing bianco
ECLLB36WH
ECLLB36WH
(Facoltativo)
Ottica 36° per proiettori Ecl Profile, tel. porta gelatina incl., housing bianco
ECLLB36BK
ECLLB36BK
(Facoltativo)
Ottica 36° per proiettori Ecl Profile, tel. porta gelatina incl., housing nero
ECLLB50WH
ECLLB50WH
(Facoltativo)
Ottica 50° per proiettori Ecl Profile, tel. porta gelatina incl., housing bianco
ECLLB50BK
ECLLB50BK
(Facoltativo)
Ottica 50° per proiettori Ecl Profile, tel. porta gelatina incl., housing nero
ECLPRGHA
ECLPRGHA
(Facoltativo)
Porta gobos per sagomatori ECL Profile, A size
ECLGH
ECLGH
(Facoltativo)
Porta gobos per sagomatore ECL/ECLFC/ECLHDL
ECLPRGH
ECLPRGH
(Facoltativo)
Porta gobos per sagomatori ECL Profile, B size
ECLPRIRIS
ECLPRIRIS
(Facoltativo)
Accessorio Iris per sagomatori Ecl Profile
ECLIRIS2
ECLIRIS2
(Facoltativo)
Diaframma a iride in acciaio per sagomatore ECLFC/ECLHDL
SPGM10
SPGM10
(Facoltativo)
Spigot 28mm per fixtures, perno M10
SPGM12
SPGM12
(Facoltativo)
Spigot 28mm per fixtures, perno M12
ECLPROFILESEF1
ECLPROFILESEF1
(Facoltativo)
Kit filtro soft edge ed holder per proiettori serie ECL profile
<b>Upbox</b> 1
Upbox 1
(Facoltativo)
Interfaccia aggiornamento firmware, USB IN, 5p XLR DMX OUT, USB OUT
UPBOXPRO
UPBOXPRO
(Facoltativo)
Interfaccia aggiornamento firmware, USB IN, connettore XLR DMX OUT 5-pin

DOWNLOAD

Data sheet & specs

File name File size Download
Letter datasheetEclhd2_A4_DATASHEET_(EN).pdf601KB
Letter datasheetEclhd2_A4_DATASHEET_(IT).pdf572KB
Tender SpecificationEclhd2dybk_ECLHD2DY_Tender_Specification.pdf4MB
Tender SpecificationEclhd2dywh_ECLHD2DY_Tender_Specification.pdf4MB
Tender SpecificationEclhd2tuwh_ECLHD2TU_Tender_Specification.pdf4MB
Tender SpecificationEclhd2tubk_ECLHD2TU_Tender_Specification.pdf4MB

User manual

DMX chart & personalities

File name File size Download
DMX chartEclhd2_DMX_CHARTS.pdf51KB
ECLHD2TUBK Firmware rev. 1.1
manufacturer fixture library (Link) Link
prolights_eclipsehd2tu.d4Download
manufacturer fixture library (Link) Link
prolights_eclipsehd2tu_1ch.hedDownload
prolights_eclipsehd2tu_2ch.hedDownload
prolights_eclipsehd2tu_5ch.hedDownload
prolights@eclipsehd2tu@1ch.xmlDownload
prolights@eclipsehd2tu@2ch.xmlDownload
prolights@eclipsehd2tu@5ch.xmlDownload
ECLHD2DYBK Firmware rev. 1.1
manufacturer fixture library (Link) Link
prolights_eclipsehd2dy.d4Download
manufacturer fixture library (Link) Link
prolights@eclipsehd2dy@2ch.xmlDownload
prolights@eclipsehd2dy@5ch.xmlDownload
prolights@eclipsehd2dy@1ch.xmlDownload
manufacturer fixture library (Link) Link

Photometrics

CAD symbols & drawings

File name File size Download
3D sketchupECLHD2_3D_SKETCHUP.zip11MB
3D revitECLHD2_3D_REVIT.zip22MB
2DEclhd2_CAD_2D.dwg13MB
2D cad symbolsECLHD2_2DSYMBOLS.zip111KB
3DECLHD2_3D.zip8MB
Technical drawingEclhd2_TECHNICAL_DRAWING.pdf663KB
VectorWorksPROLIGHTS_VECTORWORKS_v24_LIBRARY.vwx317MB
VectorWorksPROLIGHTS_VECTORWORKS_v24_LIBRARY.vwx317MB
VectorWorksPROLIGHTS_VECTORWORKS_v24_LIBRARY.vwx317MB
VectorWorksPROLIGHTS_VECTORWORKS_v24_LIBRARY.vwx317MB
VectorWorksPROLIGHTS_VECTORWORKS_v19_LIBRARY.vwx488MB
VectorWorksPROLIGHTS_VECTORWORKS_v19_LIBRARY.vwx488MB
VectorWorksPROLIGHTS_VECTORWORKS_v19_LIBRARY.vwx488MB
VectorWorksPROLIGHTS_VECTORWORKS_v19_LIBRARY.vwx488MB
VectorWorksECLHD2_SYMBOLS.zip5MB

Tech docs

File name File size Download

Software

File name File size Download

Firmware


Istruzioni per l'aggiornamento firmware

1 Scaricare il firmware (solo l'ultima versione è scaricabile - per maggiori info contattare support@prolights.it)

2 Scaricare il software per l'aggiornamento UpBox_Tool

3 Seguire le istruzioni presenti nella seguente guida
-------------------------------------------------------------------------------
Note:
  • Gli aggiornamenti firmware richiedono il tool UPBOXPRO compatibile con tutti i prodotti Prolights
  • E' possibile utilizzare UPBOX1 e UPBOX2 *DISCONTINUI* controllando la compatibilità nella scheda qui sotto
  • Il software UpBox_Tool è compatibile con tutte le interfacce di aggiornamento
  • Per aggiornare le schede di rete con file .EHEX è necessario un cavo di rete e il software Professional Uploader. E' possibile utilizzare la seguente guida
Update Tool: UPBOX1UP5 UPBOX1UP5 UPBOXPRO UPBOXPRO
Check hardware changelog before downloading firmware
Revisione Data Rilascio Firmware changelog HW Compatibility
1.1 STABLE 15/12/2018 10 second default display backlight: perform the Factory Reset after the update. Rev. 1
Update Tool: UPBOX1UP5 UPBOX1UP5 UPBOXPRO UPBOXPRO
Check hardware changelog before downloading firmware
Revisione Data Rilascio Firmware changelog HW Compatibility
1.1 STABLE 15/12/2018 10 second default display backlight: perform the Factory Reset after the update.
