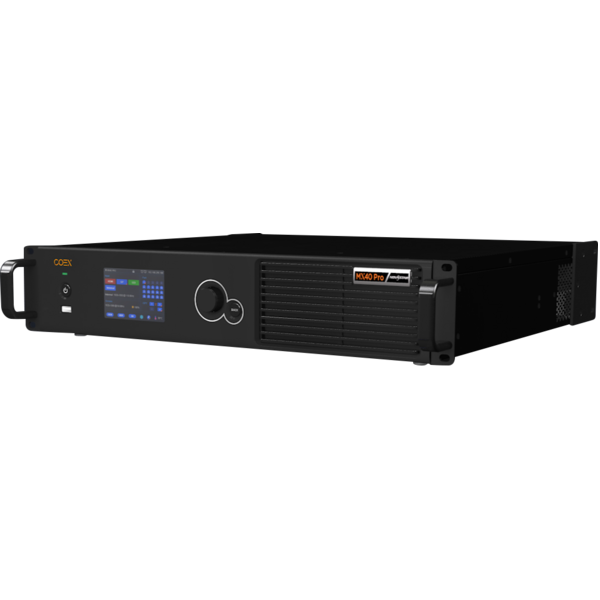

MX40 Pro è il controller per display LED 4K di punta di NovaStar, offre numerosi connettori di ingresso video (HDLMI 2.0, DP 1.2 e 12G-SDI) e 20 porte di uscita Ethernet. Può funzionare con il nuovissimo software di configurazione dello schermo VMP per offrire agli utenti un'esperienza ottimale.

• Il software VMP è perfetto per configurare schermi in modo semplice ed efficiente.
  - Schermi regolari o irregolari, possono essere configurati in modo estremamente rapido.
  - La modalità di configurazione avanzata o la semplice modalità di avvio possono essere cambiate liberamente per soddisfare le diverse esigenze.
  - Topologica area o proprietà area: ci sono grandi differenze e molte funzioni da esplorare.
  - Un singolo dispositivo od un gruppo di dispositivi, tutti sotto controllo.
• Design innovativo dell'architettura hardware per rendere il cablaggio facile e flessibile.
  - I dispositivi in cascata sono controllati via Ethernet e i comandi di funzionamento possono essere ricevuti non appena inviati.
  - Gli ingressi ad alta profondità di bit non dimezzano la capacità di carico e le configurazioni vuote non occupano alcuna capacità, sfruttando al massimo la larghezza di banda della porta Ethernet.
• Non solo un controller, ma anche un processore con un sistema di regolazione del colore integrato
  - Le tecnologie di visualizzazione True 12bit, HDLR, wide color gamut, high frame rate e 3D sono tutte incluse.
  - Le funzioni di sostituzione del colore e di calibrazione del colore possono riprodurre fedelmente i colori.
  - Le funzioni XR, LED Image Booster e Dynamic Booster consentono di ottenere un'immagine uniforme.
  - Il sistema di calibrazione consente di realizzare la calibrazione della luminosità e della cromaticità a livello di pixel e la calibrazione dell'intera scala di grigi, consentendo un'elevata coerenza della luminosità e del cromaticità.


Caratteristiche
Ingressi e uscite

• Una varietà di connettori di ingresso
  - 2x HDLMI 2.0 (con uscita loop)
  - 1 DP 1.2
  - 1x 12G-SDI (con uscita loop)
• Ingressi video a 12 bit/10 bit/8 bit
• Ingresso segnale Genlock (con uscita loop)
• 20x uscite Ethernet: Quando l'MX40 Pro funziona con la scheda ricevente A10s Pro, la capacità di caricare ingressi ad alta profondità di bit (10 bit) non viene dimezzata.
• 4x uscite ottiche 10G: Le porte ottiche supportano la modalità di copia.
• Adattamento a frame rate decimali: 23.98/29.97/47.95/59.94/71.93/119.88/143.86/179.82/191.81/215.78/239.76 Hz


Effetti del display

• Funzione XR: Costruire scene virtuali tramite display multi-angolo per risolvere efficacemente i problemi di esposizione della telecamera alla luce e di sincronizzazione del display,rimodellare la visione reale.
• Dynamic Booster: Migliora significativamente il contrasto del display per una migliore esperienza visiva e controlla e riduce efficacemente il consumo energetico del display.
• Full-Grayscale Calibration: Rende la luminosità e il croma del display più uniformi a diversi livelli di scala di grigi e migliora la qualità dell'immagine del display, in particolare per i display a passo fine per interni.


Funzione HDLR
Sono supportate le sorgenti video HDLR10 e HLG. Utilizzando la scheda ricevente che supporta la funzione HDLR, la sorgente video HDLMI HDLR a 10 bit viene analizzata correttamente e riproduce fedelmente la gamma di luminosità e lo spazio colore originali, consentendo di ottenere un'immagine più realistica.
Quando l'MX40 Pro lavora con la scheda ricevente A10s Pro, la capacità di caricamento delle immagini HDLR non viene dimezzata.

Amplificatore d'immagine a LED
Il LED Image Booster dispone delle seguenti tre funzioni che migliorano l'effetto di visualizzazione (l'effetto effettivo dipende dal driver IC) da diverse dimensioni.

• Gestione del colore: Commuta la gamma di colori dello schermo tra più gamut per consentire colori più precisi sullo schermo.
• Scala di grigi precisa: Corregge individualmente i 65.536 livelli di scala di grigi (16 bit) del circuito integrato del driver per risolvere i problemi di visualizzazione in condizioni di bassa scala di grigi, come picchi di luminosità, cali di luminosità, colate di colore e chiazze. Questa funzione può anche assistere meglio altre tecnologie di visualizzazione, come 22bit+ e la regolazione della gamma individuale per RGB, consentendo di ottenere un'immagine più omogenea e uniforme.
• 22bit+: migliora la scala di grigi del display a LED di 64 volte per evitare la perdita di scala di grigi dovuta alla bassa luminosità e consentire di ottenere maggiori dettagli nelle aree scure e un'immagine più uniforme.

Calibrazione della luminosità e del cromaticità a livello di pixel
Esegue la calibrazione della luminosità e del cromaticità su ciascun LED per eliminare efficacemente le differenze di luminosità e di cromaticità e migliorare notevolmente la coerenza della luminosità e del croma del display, consentendo una migliore qualità dell'immagine.

Bassa latenza
La latenza della sorgente video all'estremità della scheda di invio è inferiore a 1 ms e la capacità di caricamento non viene dimezzata quando questa funzione è abilitata.
Quando l'MX40 Pro lavora con dispositivi ad alta latenza, la latenza della scheda di invio può essere aumentata secondo le necessità.

Funzione 3D
Utilizza la scheda ricevente che supporta la funzione 3D, l'emettitore 3D EMT200 e gli occhiali 3D per offrire un'esperienza di visione 3D affascinante e coinvolgente. Sono supportati i video nei formati Top-and-Bottom, Side-by-Side e Frame Sequential. La capacità di caricamento sarà dimezzata quando questa funzione è abilitata.

Regolazione individuale della gamma per RGB
Utilizzando la scheda ricevente che supporta questa funzione, è possibile regolare individualmente la gamma rossa, la gamma verde e la gamma blu degli ingressi a 10 e 12 bit, in modo da controllare efficacemente la non uniformità dell'immagine in condizioni di bassa scala di grigi e l'offset del bilanciamento del bianco, consentendo di ottenere un'immagine più realistica.

Controlli del dispositivo

• Controllo software VMP: Il nuovissimo software VMP di NovaStar consente di effettuare diverse configurazioni di schermi. Le funzioni del software sono pratiche e facili da usare.
• Controllo a cascata via Ethernet: È possibile collegare in cascata fino a 10 dispositivi MX40 Pro e controllarli uniformemente tramite il PC di controllo.


Specifiche tecniche
Capacità di caricamento: 8,8 milioni di pixel
Larghezza e altezza massime: 10240 px (larghezza massima), 10240 px (altezza massima)
Ingressi: 3 x HDLMI 2.0, 1 x DP 1.2, 1 x 12G-SDI
Uscite: 20 x Ethercon, 4 x OPT Slot, 3 x HDLMI 2.0 Loop, 1 x 12G-SDI Loop, 1 x SpDIF OUT
Controllo: Ethernet
Genlock: Bi-Level, Tri-Level, Black&White& Whiteburst
Profondità di bit in ingresso: 8 bit, 10 bit, 12 bit
Frame rate Adattivo: 23.98/24/25/29.97/30/47.95/48/50/59.94/60/71.93/72/75/100/119.88/120/143.86/144/179.82/191.81/215.78/239.76/240 Hz
Pannello LCD: disponibile
3D: disponibile
HDLR: disponibile
Bassa latenza (<1ms): disponibile
Image Booster: disponibile (supportato esclusivamente da schede specifiche della serie Armor)
Dynamic Booster: disponibile (supportato esclusivamente dalla scheda A10S PRO)
Full grayscale Calibration: disponibile (supportata esclusivamente dalla scheda A10S PRO)
