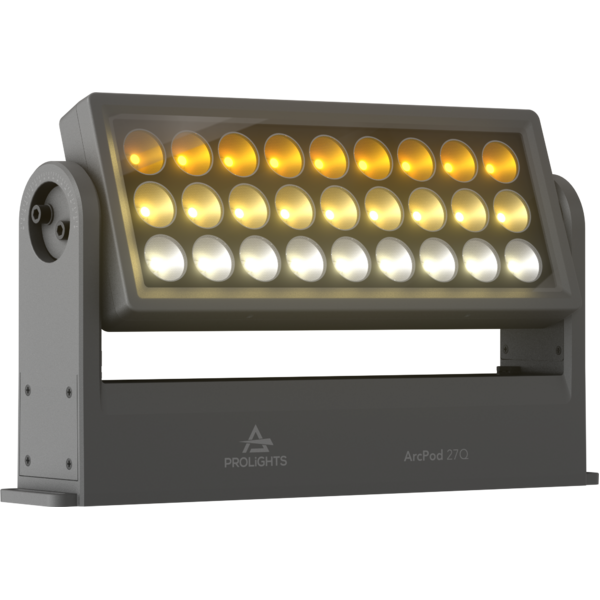

ArcPod 27Q

Wash light outdoor IP66 da 27x10W RGBW/FC

ArcPod 27Q è un wash outdoor compatto che offre una straordinaria luminosità di 11'200 lumen. E' composto da 27x10W LED RGBW/FC che offrono riproduzione infinita di colori e di bianchi. ArcPod 27Q è dotato di un design sottile ed'è privo di ventole, completato da un'ampia selezione di ottiche disponibili che rendono Arcpod 27Q un dispositivo incredibilmente flessibile e versatile per qualunque installazione outdoor.

5 YEARS WARRANTY

Caratteristiche principali:

  • 27x10W LED RGBW/FC, che offre 11'200 lumen
  • Emettitore LED controllabile in 3 sezioni
  • Forma compatta e privo di ventole
Vedi varianti

PHOTO GALLERY

ArcPod 27Q
ArcPod 27Q
ArcPod 27Q
ArcPod 27Q

Specifiche tecniche

SORGENTE LUMINOSA
  • Sorgente: 27x10W RGBW LEDs
  • Flusso luminoso: (10°) 9'437 lm; (15°) 11'179 lm; (25°) 10'757; (45°) 9'816 @Full
  • Lux: (10°) 17'953 lx; (15°) 14'017 lx; (25°) 6'340 lx; (45°) 1'454lx @3 m full
  • Lux: (10°) 6'463 lx; (15°) 5'046 lx; (25°) 2'282 lx; (45°) 523lx @5 m full
  • Durata media sorgente: > 50.000 hrs (L70B10 @Ta 25° C / 77° F)
OTTICA
  • Angolo di proiezione: 15°
  • Angolo di campo: 28°
  • Ottiche aggiuntive: 10° - 25° - 45° (optional) - consulta accessori disponibili
  • Altro: barn doors not included
SISTEMA COLORE
  • Miscelazione del colore: RGBW / FC
  • CCT: controllo CCT tramite canale DMX indipendente
  • Ruota colori: ruota colori virtuale con macro
  • Macros: macro con controllo di velocità e intensità incorporate
EFFETTI DINAMICI
  • Generatore effetti: up to 3 linear sezioni controllabili
  • Modalità statico: riproduzione statica di un colore
CONTROLLO
  • Protocolli supportati: DMX512, RDM
  • Canali DMX: 5 / 7 / 10 / 13 / 17ch
  • Pixel control: up to 3 linear sezioni controllabili
  • RDM: per indirizzamento remoto e configurazione parametri
  • Display: interfaccia utente disponibile tramite codificatore esterno DATAMASTER (non incluso)
  • Master/Slave: per il controllo di più unità collegate in catena
MOVIMENTO
  • Tilt: 0 - 130° con regolazione manuale
ELETTRONICA
  • Dimmer: 0 - 100% lineare, elettronico
  • PWM selezionabile: 600 - 25.000 Hz (step selezionabili)
  • Aggiornamento firmware: via DMX con UPBOXPRO/UPBOX1 (non inclusa)
CONNESSIONI
  • Connessione di alimentazione: 1,8 m connessione IP pressofusa per il segnale di ingresso e di uscita
  • Connessione di segnale: 1,8 m connessione IP pressofusa per il segnale di ingresso e di uscita
  • Adattatori: adattatori 16A BARE END e XLR inclusi
ALIMENTAZIONE
  • Alimentazione elettrica: 100-240V - 50/60Hz
  • Potenza massima assorbita (230V): 270W
  • Output (a 230V): 9 unità connesse in serie
  • Fattore di potenza: 0,97
CARATTERISTICHE FISICHE
  • Grado IP: IP66 per installazioni outdoor
  • Grado IK: grado di resistenza agli urti IK08
  • Raffreddamento: senza ventole, a convezione naturale
  • Struttura: Corpo in alluminio pressofuso ad alta resistenza
  • Finitura: grigio basalto (RAL 7012), disponibile anche con verniciatura C5-M per ambienti marini
  • Temperatura d'esercizio: Ta -20 - +45 °C
  • Dimensioni (LxAxP): 455x258x83mm / 17.91''x10.16''x3.27''
  • Peso: 9kg / 19.84lbs
CERTIFICAZIONI / REPORT
  • Conformità: CE, UKCA, RCM, cTUVus, FCC
BOX CONTENT

Varianti

Code
Verniciatura
ARCPOD27Q
ARCPOD27Q (DISCONTINUO)
Standard
ARCPOD27QC5M
ARCPOD27QC5M (NEW)
C5M

Accessori e prodotti correlati

<b>Æther</b> Link
Æther Link
(Opzionale)
Ricetrasmettitore wireless CRMX a 1 universo con grado di protezione IP66, progettato per installazi
AWEXDC1221ADP
AWEXDC1221ADP
(Opzionale)
Kit adattatore di segnale dalla serie AWEXDC1 alla serie AWEXDC2 e viceversa
AWEXAC12ADP
AWEXAC12ADP
(Opzionale)
Adattatore di alimentazione dalla serie AWEXAC1 alla serie AWEXAC2
RSR0630B
RSR0630B
(Opzionale)
Cavo di sicurezza acciaio per corpi sospesi, moschettone inox, L=60 cm, nero
C6002B
C6002B
(Opzionale)
Clamp in alluminio Slim, port.200Kg, tubi 48-51mm, perno M10, Black&White& White
A27QFILTER20
A27QFILTER20
(Opzionale)
Diffusore di luce simmetrico a 20° per ARCPOD27Q, 11,4x33,7 cm
A27QFILTER30
A27QFILTER30
(Opzionale)
Diffusore di luce simmetrico a 30° per ARCPOD27Q, 11,4x33,7 cm
A27QFILTER40
A27QFILTER40
(Opzionale)
Diffusore di luce simmetrico a 40° per ARCPOD27Q, 11,4x33,7 cm
A27QFILTER60
A27QFILTER60
(Opzionale)
Diffusore di luce simmetrico a 60° per ARCPOD27Q, 11,4x33,7 cm
A27QFILTER80
A27QFILTER80
(Opzionale)
Diffusore di luce simmetrico a 80° per ARCPOD27Q, 11,4x33,7 cm
A27QFILTER1090
A27QFILTER1090
(Opzionale)
Diffusore di luce asimmetrico a 10°X90° per ARCPOD27Q, 11,4x33,7 cm
A27QFILTER1060
A27QFILTER1060
(Opzionale)
Diffusore di luce asimmetrico a 10°X60° per ARCPOD27Q, 11,4x33,7 cm
A27QFILTER3060
A27QFILTER3060
(Opzionale)
Diffusore di luce asimmetrico a 30°x60° per ARCPOD27Q, 11,4x33,7 cm
A27QFILTER9010
A27QFILTER9010
(Opzionale)
Diffusore di luce asimmetrico a 90°X10° per ARCPOD27Q, 11,4x33,7 cm
A27QFILTER6010
A27QFILTER6010
(Opzionale)
Diffusore di luce asimmetrico a 60°X10° per ARCPOD27Q, 11,4x33,7 cm
A27QFILTER6030
A27QFILTER6030
(Opzionale)
Diffusore di luce asimmetrico a 60°X30° per ARCPOD27Q, 11,4x33,7 cm
S27QLENS10
S27QLENS10
(Opzionale)
Lente a 10° per serie SOLAR27, ARCPOD27, SOLAR48, ARCPOD48, ARCPOD15 e ARCPOD96
S27QLENS15
S27QLENS15
(Incluso)
Lente a 15° per serie SOLAR27, ARCPOD27, SOLAR48, ARCPOD48, ARCPOD15 e ARCPOD96
S27QLENS25
S27QLENS25
(Opzionale)
Lente a 25° per serie SOLAR27, ARCPOD27, SOLAR48, ARCPOD48, ARCPOD15 e ARCPOD96
S27QLENS45
S27QLENS45
(Opzionale)
Lente a 45° per serie SOLAR27, ARCPOD27, SOLAR48, ARCPOD48, ARCPOD15 e ARCPOD96
S27QBD
S27QBD
(Opzionale)
4 alette nere per la regolazione del fascio di luce, comp. SOLAR27Q e ARCPOD27Q
A27QSNOOT
A27QSNOOT
(Opzionale)
Visiera per ARCPOD27Q
<b>DataMaster</b>
DataMaster
(Opzionale)
RDM/DMX tool, tester cavi, connettori 5p XLR,custodia,cavo carica,adattatori XLR
AWEXAC1L03
AWEXAC1L03
(Opzionale)
Prolunga alimentazione IP67 per proiettori architetturali outdoor (IP), L.3m
AWEXAC1L05
AWEXAC1L05
(Opzionale)
Prolunga alimentazione IP67 per proiettori architetturali outdoor (IP), L.5m
AWEXDC1L10
AWEXDC1L10
(Opzionale)
Prolunga DMX IP67 per proiettori architetturali outdoor (IP), L.10m
AWEXAC1L20
AWEXAC1L20
(Opzionale)
Prolunga alimentazione IP67 per proiettori architetturali outdoor (IP), L.20m
AWEXDC1L03
AWEXDC1L03
(Opzionale)
Prolunga DMX IP67 per proiettori architetturali outdoor (IP), L.3m
AWEXDC1L05
AWEXDC1L05
(Opzionale)
Prolunga DMX IP67 per proiettori architetturali outdoor (IP), L.5m
AWEXAC1L10
AWEXAC1L10
(Opzionale)
Prolunga alimentazione IP67 per proiettori architetturali outdoor (IP), L.10m
AWEXDC1L20
AWEXDC1L20
(Opzionale)
Prolunga DMX IP67 per proiettori architetturali outdoor (IP), L.20m
UPBOXPRO
UPBOXPRO
(Opzionale)
Interfaccia aggiornamento firmware, USB IN, connettore XLR DMX OUT 5-pin

DOWNLOAD

Data sheet & specs

File name File size Download
Letter datasheetArcpod27q_LETTER_DATASHEET_(EN).pdf(26/06/2025)403KB
Letter datasheetArcpod27q_A4_DATASHEET_(IT).pdf(26/06/2025)400KB
Letter datasheetArcpod27q_A4_DATASHEET_(EN).pdf(26/06/2025)403KB
Tender SpecificationArcpod27q_TENDER_SPECIFICATION.pdf(22/08/2022)3MB

User manual

File name File size Download
User manualArcpod27q_USER_MANUAL_EN.pdf(07/01/2025)7MB
User manualGENERAL_SAFETY_INFORMATION.pdf(02/12/2022)12MB

DMX chart & personalities

File name File size Download
DMX chartArcpod27q_DMX_CHARTS.pdf(03/12/2020)56KB

ARCPOD27Q Firmware rev. 3.7

manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
prolights_arcpod27q_5ch.hedDownload
prolights_arcpod27q_7ch.hedDownload
prolights_arcpod27q_10ch.hedDownload
prolights_arcpod27q_13ch.hedDownload

Photometrics

CAD symbols & drawings

File name File size Download
3D RFAArcpod27q_3D.rfa(23/04/2021)464KB
3D SKPArcpod27q_3D.skp(09/08/2022)821KB
2DARCPOD27Q_2D.zip1MB
3DArcpod27q_CAD_3D.dwg(09/08/2022)552KB
2D cad symbolsArcpod27q_CAD_2DSYMBOLS.dwg(09/03/2020)23KB
Technical drawingARCPOD27Q_TECHNICAL DRAWINGS.zip264KB
VectorWorksVECTORWORKS_SYMBOLS.vwx(09/03/2020)217KB
VectorWorksPROLIGHTS_VECTORWORKS_v2025_LIBRARY.vwx(13/05/2025)321MB
VectorWorksPROLIGHTS_VECTORWORKS_v2020_LIBRARY.vwx(13/05/2025)276MB

Tech docs

File name File size Download

Software

File name File size Download
SoftwareProlights Dialux Plug-In(03/03/2025)192MB

Firmware


Informazioni sugli aggiornamenti firmware

Il firmware dei prodotti PROLIGHTS può essere aggiornato in diversi modi in base al prodotto e all'estensione del file. I metodi disponibili sono indicati nelle specifiche del prodotto nella sezione CONTROL - Firmware upgrade.

Metodo/Dispositivo Estensione file Software necessario Istruzioni
UPBOXPRO (*) .PRL UpBox_Tool Guida
USB port .PRL Nessun software necessario vedere User Manual
Ethernet port .EHEX Professional Uploader Guida
Ethernet port .ALF DMX Workshop Guida

(*) È ancora possibile utilizzare UPBOX1 e UPBOX2 verificandone la compatibilità nella pagina degli accessori del prodotto. Per utilizzare UPBOX2 è necessario scaricare i driver dal seguente link.

Nota: Alcuni prodotti senza ingresso DMX o USB potrebbero richiedere un dispositivo aggiuntivo e non essere compatibili con UPBOXPRO. Verifica  qui  la lista dei prodotti.

Istruzioni PER L'AGGIORNAMENTO

  1. Verifica i metodi di aggiornamento disponibili sul prodotto nella sezione CONTROL - Firmware upgrade
  2. Scarica il firmware e il software dedicato per l'aggiornamento
  3. Segui la guida per l'aggiornamento disponibile nella cartella del firmware
Update Tool: UPBOXPRO UPBOXPRO
Check hardware changelog before downloading firmware
Revisione Data Rilascio Firmware changelog HW Compatibility
3.7 STABLE 23/12/2024 New Function:
  • Added "DMX Fault" section in Advanced menu. Now it is possible to choose the behavior of the device in case of DMX signal loss between Hold (default value), Blackout, Stand Alone, Emergency.
  • Added Dimmer Speed Off (settable via RDM).
Improvements:
  • "Dimmer Mode" changed to "Dimmer Speed". So:
    • Dimmer Mode "Off" changed to Dimmer Speed "Auto" (default value)
    • Dimmer Mode "Dimmer 1" changed to Dimmer Speed "Fast"
    • Dimmer Mode "Dimmer 2" changed to Dimmer Speed "Medium"
    • Dimmer Mode "Dimmer 3" changed to Dimmer Speed "Slow"
  • Improved RDM compliance.
Fixed Bugs:
  • In some DMX modes, changing the Dimmer DMX values when the strobe is active, the light source stops the strobe and the source always remains on.
  • Switching from Strobe@X% to Strobe@open, the light source turns on after a few moments.
  • Fixture produces jumps in light intensity when the Dimmer value is changed from 0 to 255 dmx value in a few seconds.
Note:
Firmware for Hardware revision: 2.0 - To check revision please refer to serial number. Units with hardware revision 2.0 are with serial number starting from xxxxx0519xxx.		 Rev. 2.0
2.7 STABLE 20/12/2024 New Function:
  • Added "DMX Fault" section in Advanced menu. Now it is possible to choose the behavior of the device in case of DMX signal loss between Hold (default value), Blackout, Stand Alone, Emergency.
  • Added Dimmer Speed Off (settable via RDM).
Improvements:
  • "Dimmer Mode" changed to "Dimmer Speed". So:
    • Dimmer Mode "Off" changed to Dimmer Speed "Auto" (default value)
    • Dimmer Mode "Dimmer 1" changed to Dimmer Speed "Fast"
    • Dimmer Mode "Dimmer 2" changed to Dimmer Speed "Medium"
    • Dimmer Mode "Dimmer 3" changed to Dimmer Speed "Slow"
  • Improved RDM compliance.
Fixed Bugs:
  • Switching from Strobe@X% to Strobe@open, the light source turns on after a few moments.
  • Fixture produces jumps in light intensity when the Dimmer value is changed from 0 to 255 dmx value in a few seconds.
Note:
Firmware for Hardware revision: 1.0 - To check revision please refer to serial number. Units with hardware revision 1.0 are with serial number before of xxxxx0519xxx.		 Rev. 1

Richiesta Informazioni

News

La Kings League Italia torna con un sistema di illuminazione PROLIGHTS pensato per integrare sport e streaming
26 Marzo 2026
La Kings League Italia torna con un sistema di illuminazione PROLIGHTS pensato per integrare sport e streaming
Il Secondo Split della Kings League Italia , il torneo di calcio 7 trasmesso in diretta su più piattaforme di streaming, si è svolto alla Fonzies Arena di Cologno Monzese , con un sistema di illuminazione PROLIGHTS al cuore di una produzione costruita
Under The Bridge Festival illuminato da PROLIGHTS
24 Marzo 2026
Under The Bridge Festival illuminato da PROLIGHTS
L' Under The Bridge Festival è un evento musicale open-air che si svolge sotto lo Spijkenisserbrug, il ponte iconico che dà al festival il suo nome e il suo inconfondibile sfondo industriale. Con cinque palchi e sei zone che spaziano tra EDM, house,
La torre di osservazione di Skolnity a Wisła si illumina di notte con PROLIGHTS
19 Marzo 2026
La torre di osservazione di Skolnity a Wisła si illumina di notte con PROLIGHTS
La torre di osservazione dello Skolnity Ski & Bike Park di Wisła , in Polonia, parte della rete Wieża Widokowa gestita da Grupa Pingwina, è stata dotata di un'installazione luminotecnica architettonica permanente con proiettori PROLIGHTS , forniti
Una nuova dimensione nell'illuminazione del Teatro Scala di Quito con PROLIGHTS
17 Marzo 2026
Una nuova dimensione nell'illuminazione del Teatro Scala di Quito con PROLIGHTS
Il Teatro Scala di Quito , una delle principali sedi ecuadoriane per spettacoli di alto livello artistico, ha dotato il proprio palco di un sistema di illuminazione PROLIGHTS completo, implementato da Sonotec , distributore ufficiale PROLIGHTS in Ecuador.
Il Walnut Street Theatre rinnova il proprio sistema di illuminazione con PROLIGHTS
12 Marzo 2026
Il Walnut Street Theatre rinnova il proprio sistema di illuminazione con PROLIGHTS
Il Walnut Street Theatre di Philadelphia è uno dei luoghi storici del teatro americano. Fondato nel 1808, è il teatro più antico in attività continuativa nel mondo anglofono e ospita ogni stagione un ricco programma di produzioni, accogliendo oltre
L'HaluPix Duo illumina lo show per il 30° anniversario di Guus Meeuwis
10 Marzo 2026
L'HaluPix Duo illumina lo show per il 30° anniversario di Guus Meeuwis
Trent'anni dopo l'uscita di Het is een Nacht , il cantautore olandese Guus Meeuwis si è esibito per la prima volta come headliner all' AFAS DOME di Anversa , una delle principali arene indoor del Belgio, con un grande show da solista. Nel corso di due
PROLIGHTS presenta Jet Beam120IP: testa mobile beam IP65 a sorgente laser al fosforo, potente e dal prezzo accessibile
26 Febbraio 2026
PROLIGHTS presenta Jet Beam120IP: testa mobile beam IP65 a sorgente laser al fosforo, potente e dal prezzo accessibile
PROLIGHTS presenta Jet Beam120IP , una testa mobile beam IP65 a sorgente laser, progettata per offrire look aerei di grande impatto con un posizionamento budget-friendly senza rinunciare alle prestazioni. Pensata per produzioni professionali indoor e
PROLIGHTS lancia EclPar DotFC & EclPar DotVW: pinspot ultra-compatti e fan-free con prestazioni luminose elevate
23 Febbraio 2026
PROLIGHTS lancia EclPar DotFC & EclPar DotVW: pinspot ultra-compatti e fan-free con prestazioni luminose elevate
PROLIGHTS è lieta di annunciare il lancio di EclPar DotFC ed EclPar DotVW , due nuovi pinspot ultra-compatti e fan-free progettati per offrire vera luminosità e controllo preciso su highlight, accenti e illuminazione scenografica discreta, senza compromessi
I blinder PROLIGHTS nel tour negli stadi di Ultimo
19 Febbraio 2026
I blinder PROLIGHTS nel tour negli stadi di Ultimo
Il cantautore romano Ultimo è tornato dal vivo nei principali stadi italiani con “ Ultimo Stadi 2025 - La Favola Continua ”, un tour tutto sold out che conferma ancora una volta la capacità dell'artista di entrare in sintonia con un pubblico vastissimo
Il blinder modulare più luminoso per il grande ritorno degli Oasis
17 Febbraio 2026
Il blinder modulare più luminoso per il grande ritorno degli Oasis
Il tour Oasis Live '25 ha segnato uno dei ritorni più attesi nella storia della musica. In 41 date, la band ha proposto una scaletta di grandi successi, portando il tour in 13 Paesi nell'arco di cinque mesi e riportando la loro inconfondibile eredità
Importante upgrade dell'illuminazione per il Performing Arts Centre di St Hilda's in Australia Occidentale
11 Febbraio 2026
Importante upgrade dell'illuminazione per il Performing Arts Centre di St Hilda's in Australia Occidentale
Il Joy Shepherd Performing Arts Centre , cuore pulsante della St Hilda's Anglican School for Girls di Perth , in Australia Occidentale, ha completato un importante upgrade del proprio impianto di illuminazione. Il progetto, guidato dal Theatre Manager
Music & Lights presenta: LED Display & Lighting Open Day
11 Febbraio 2026
Music & Lights presenta: LED Display & Lighting Open Day
Music & Lights è lieta di presentare l'evento LED Display & Lighting Open Day , due giornate interamente dedicate alle più recenti tecnologie LED display e lighting, rivolte ai professionisti del settore rental, system integrator, service e installatori.
Iscriviti alla nostra Newsletter
Loading...
