ASTRABLADE100IP
PROLIGHTS

Astra Blade100IP

ORDER CODE: ASTRABLADE100IP

Barra motorizzata IP65 con sorgente LED 16x40W RGB+WW con due strip LED pixel lineari bianco variabile sui due latie zoom 4°-40°

Astra Blade100IP è un proiettore LED lineare motorizzato con classificazione IP65, che offre un'alta resa luminosa attraverso 16 LED RGB+WW da 40W ciascuno e due strip LED pixel lineari bianco variabile sui due lati, un ampio range di zoom e un controllo tramite l'avanzato algoritmo PROLIGHTS Spektra OS in grado di riprodurre luce bianca a vari intervalli di CCT con un'alta resa cromatica.

Il design della lente quadrata massimizza l'efficienza luminosa e fornisce un definito sipario di luce al suo angolo più stretto di soli 4°, mentre offre una proiezione wash ed omogenea al suo angolo più ampio di 40° lo zoom è massimo.

Astra Blade100IP offre controllo del tilt motorizzato e controllo individuale dei pixel attraverso le 16 sorgenti e 32 settori per le tue strip laterali, così come funzionamento del segnale sia cablato che wireless CRMX o tramite supporto ethernet multi-protocollo.

Il design a prova di acqua e polvere garantisce un'affidabilità potenziata per qualsiasi palco, interno o esterno, rendendolo praticamente esente da manutenzione.

SPEKTRA

Caratteristiche principali:

  • Barra motorizzata LED da 100cm con controllo Tilt e Zoom
  • 16x40W LED RGB+WW con due strip LED lineri bianco variabile sui due lati con controllo Pixel
  • Zoom da 4° a 40°
Vedi varianti

PHOTO GALLERY

Astra Blade100IP
Astra Blade100IP
Astra Blade100IP
Astra Blade100IP
Astra Blade100IP
Astra Blade100IP

Specifiche tecniche

SORGENTE LUMINOSA
  • Sorgente: 16x40W RGBW Osram Ostar LED
  • Sorgente aggiuntiva: 2 VW linear LED strips with 32 individual sections (16 on top + 16 on bottom)
  • Flusso luminoso: (4,3°) 12'028 lm - (39,4°) 15'262 @Full
  • Lux: (4,3°) 50'695 lx - (39,4°) 3'056lx @5 m full
  • Durata media sorgente: > 50.000 hrs (L70B10 @Ta 25° C / 77° F)
OTTICA
  • Zoom range: 4,3° - 39,4° motorizzato, lineare
  • Diametro lente: 50mm / 1.97'' quadrata
  • Tipo lente: gruppo ottico composto da lente in vetro HQ
SISTEMA COLORE
  • Controllo colore: CCT, RGBW, HSI, Color Macros
  • CCT: controllo CCT, correzione +/- green, emulazione tungsten
  • Ruota colori: ruota colori virtuale con macro
  • Altro: CCT range: (pixels) 2.800K / 10.000K - (strips) 2.700K / 8000K
EFFETTI DINAMICI
  • Risoluzione di controllo: controllo dimmer e colore a 16 bit
  • Pixel pattern: pattern pixel statici e dinamici preimpostati
  • Generatore effetti: colore di primo piano / sfondo, indice, velocità, direzione regolabili
  • Modalità statico: selezione statica del dimmer, del colore e della temperatura colore
  • Modalità manuale: regolazione manuale di un colore
CONTROLLO
  • Protocolli supportati: DMX512, RDM, ArtNet, sACN, CRMX
  • Pixel control: 16 px (main) + 32 px (strips) controllo pixel2pixel
  • RDM: per indirizzamento remoto e configurazione parametri
  • Display: display a colori LCD ad alta risoluzione con rotazione automatica
  • Master/Slave: per il controllo di più unità collegate in catena
MOVIMENTO
  • Tilt: 200° - 16-bit
  • Feedback posizione: riposizionamento automatico dopo movimento esterno
  • Blocco pan / tilt: per il trasporto e la manutenzione
ELETTRONICA
  • Dimmer: 0 - 100% lineare, elettronico
  • Curve dimmer: 5 curve dimmer selezionabili
  • Strobo / shutter: 1 - 30 Hz, elettronico
  • Batteria display: inclusa, batteria tampone autoricaricabile
  • PWM selezionabile: 1000 - 25000 Hz (step selezionabili)
  • Aggiornamento firmware con: via DMX con UPBOXPRO/UPBOX1 (non inclusa) o via Ethernet con DMX Workshop
CONNESSIONI
  • Connessione di alimentazione: Seetronic powerCON TRUE IP65 IN/OUT
  • Connessione di segnale: IP65 Seetronic XLR 5p IN/OUT
  • Connessione Wireless: LumenRadio TiMo FX RDM integrato - compatibile CRMX e W-DMX
  • Connessione dati: IP65 Art-Net RJ45 IN/OUT
  • EtherFlow: Switch Ethernet pass-through che preserva la connettività di rete anche quando la fixture è priva di alimentazione
ALIMENTAZIONE
  • Alimentazione elettrica: 100-240V - 50/60Hz
  • Potenza massima assorbita (230V): strobe: 1.000 W (peak) - wash: 750W
  • Output (a 230V): 2 unità connesse in serie
  • Standby power: 43 W
  • Fattore di potenza: > 0,94
CARATTERISTICHE FISICHE
  • Grado IP: IP65 per uso temporaneo in esterno (*)
  • Raffreddamento: heat pipe con ventola silenziosa
  • Struttura: Costruzione IP65 resistente alle intemperie in lega di magnesio pressofusa
  • Finitura: nero
  • Temperatura d'esercizio: Ta -20 - +45 °C
  • Dimensioni (LxAxP): 996x336x175mm / 39.21''x13.23''x6.89''
  • Peso: 27,4kg / 60.41lbs
INSTALLAZIONE
  • Sospensione e fissaggio: qualsiasi posizione con staffe Omega quick-lock
  • Hardware a bordo: punti di ancoraggio sul frontale per il montaggio degli accessori
CERTIFICAZIONI / REPORT
  • Conformità: CE, RCM, FCC, cTUVus
(*)
  • NOTA: Adatto all'uso permanente in ambienti esterni, a condizione che l'installazione e la manutenzione periodica siano eseguite da tecnici qualificati.
BOX CONTENT

Varianti

Accessori e prodotti correlati

FCLASTRAB100IP
FCLASTRAB100IP
(Opzionale)
Flight case per contenere 2 proiettori ASTRABLADE100IP
OS25PLUS
OS25PLUS
(Incluso)
Aggancio rapido omega, foro M12
OS400PLUS
OS400PLUS
(Opzionale)

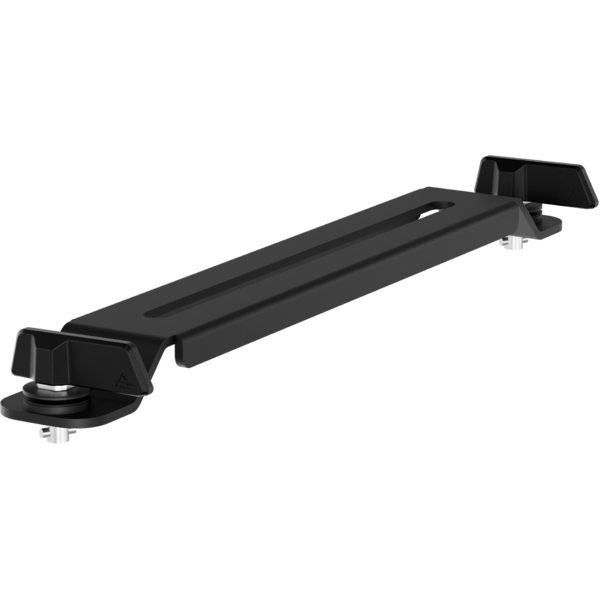

Staffa omega quick-lock da 400mm con asola allungata M12 per AstraBlade100IP
OS324PLUS
OS324PLUS
(Opzionale)

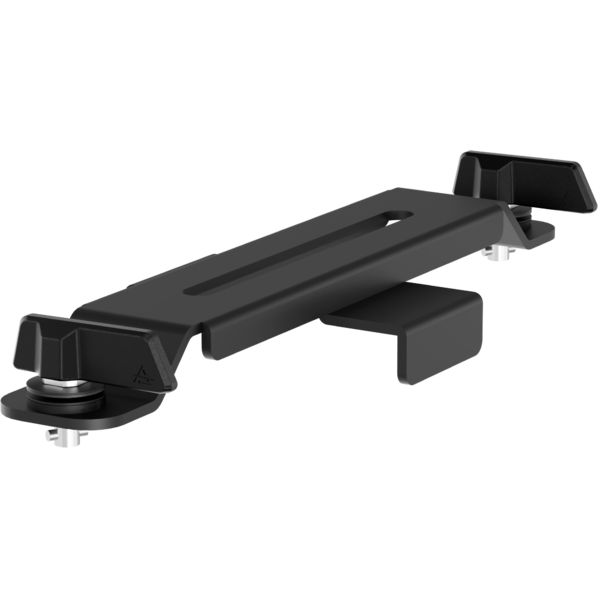

Staffa omega quick-lock di giunzione, 324mm, asola allungata M12, allineamento di 2 AstraBlade100IP
IPTESTBOX
IPTESTBOX
(Opzionale)
Tester portatile di vuoto e pressione per dispositivi ProLights IP
<b>ÆtherBox</b> One
ÆtherBox One
(Opzionale)
Transceiver CRMX IP65 1x universe, DMX, protocolli Ethernet, Wi-Fi, Bluetooth, batteria, POE
<b>ÆtherBox</b>
ÆtherBox
(Opzionale)
Transceiver CRMX a singolo universo IP65, con DMX ed Ethernet, Wi-Fi, Bluetooth, compat. batteria
C6002B
C6002B
(Opzionale)
Clamp in alluminio Slim, port.200Kg, tubi 48-51mm, perno M10, Black&White& White
RSR1235A
RSR1235A
(Opzionale)
Cavo di sicurezza acciaio per corpi sospesi, moschettone inox, L=120 cm, silver
<b>UpBox</b> Pro
UpBox Pro
(Opzionale)
Interfaccia aggiornamento firmware, USB IN, connettore XLR DMX OUT 5-pin

DOWNLOAD

Data sheet & specs

File name File size Download
Letter datasheetAstrablade100ip_LETTER_DATASHEET_(EN).pdf(08/01/2026)639KB
Letter datasheetAstrablade100ip_A4_DATASHEET_(EN).pdf(16/04/2026)643KB
Tender SpecificationAstrablade100ip_TENDER_SPECIFICATION.pdf(14/04/2025)276KB

User manual

File name File size Download
User manualAstrablade100ip_USER_MANUAL_EN.pdf(24/10/2025)6MB
User manualAstrablade100ip_General_Safety_Information.pdf(27/10/2025)3MB

DMX chart & personalities

File name File size Download
DMX chartAstrablade100ip_DMX_Chart.pdf(19/09/2025)1MB

ASTRABLADE100IP Firmware rev. 1.1.02.0

manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link

Photometrics

CAD symbols & drawings

File name File size Download
3D SKPAstrablade100ip_3D.skp(01/08/2024)680KB
3DAstrablade100ip_CAD_3D.dwg(01/08/2024)193KB
2DAstrablade100ip_CAD_2D.dwg(11/03/2025)6MB
2D cad symbolsAstrablade100ip_CAD_2DSYMBOLS.dwg(02/05/2025)17KB
Technical drawingAstrablade100ip_TECHNICAL_DRAWING.pdf(11/03/2025)528KB
VectorWorksASTRABLADE100IP_SYMBOLS.vwx(13/05/2025)609KB
VectorWorksPROLIGHTS_VECTORWORKS_v2020_LIBRARY.vwx(13/05/2025)276MB
VectorWorksPROLIGHTS_VECTORWORKS_v2025_LIBRARY.vwx(20/05/2026)321MB

Tech docs

File name File size Download
Noise ReportAstrablade100ip_NOISE_REPORT.pdf(01/07/2025)672KB

Software

File name File size Download

Firmware


Informazioni Aggiornamento Firmware

I metodi disponibili sono indicati nelle specifiche del prodotto - sezione ELETTRONICA > Aggiornamento firmware.

Metodo / Dispositivo Estensione Software richiesto Istruzioni
UPBOXPRO (*) .PRL UpBox_Tool Guida
Porta USB .PRL Nessun software necessario vedi Manuale Utente
Porta Ethernet .EHEX Professional Uploader Guida
Porta Ethernet .ALF DMX Workshop Guida

(*) UPBOX1 e UPBOX2 sono ancora utilizzabili - verifica la compatibilità nella pagina degli accessori del prodotto. UPBOX2 richiede i driver scaricabili da questo link.

Nota: Alcuni prodotti privi di ingressi DMX o USB possono richiedere un dispositivo aggiuntivo e potrebbero non essere compatibili con UPBOXPRO - consulta l'elenco dei prodotti.

Procedura di aggiornamento
  1. Verifica i metodi di aggiornamento disponibili sul prodotto (ELETTRONICA> Aggiornamento firmware).
  2. Scarica il firmware e il software dedicato.
  3. Segui la guida di aggiornamento contenuta nella cartella del firmware.

Hai bisogno di aiuto?
support@prolights.it

Update Tool: UPBOXPRO UPBOXPRO
Check hardware changelog before downloading firmware
Revisione Data Rilascio Firmware changelog HW Compatibility
1.1.02.0 STABLE 25/06/2026

Improvement:

  • Improved Low End Dimming
  • Improved Color Shift at low dimming at low CCT (up 3200K)

Note: The download also includes the .ALF file to perform the firmware update via DMXWorkshop as an alternative to the .prl file via Upbox_Tool software.

 Rev. 1.0
