ECLMINIDAT
PROLIGHTS

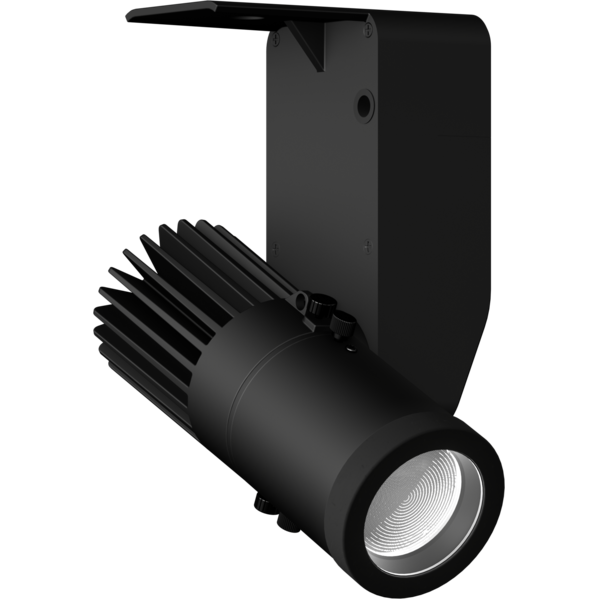

EclMini DAT

Gallery light 18W led bianco con controllo DMX, DALI Type 6, dimmer su manopola

EclMini è una gamma di spotlight LED ultra compatta, progettata per gallerie o centri commerciali con diverse possibilità di controllo e ottiche per qualsiasi tipo di applicazione.
EclMini DAT è configurabile e indirizzabile via RDM e include diverse possibilità di controllo: DMX, DALI Type 6 o dimmer su manopola.
EclMini DAT è dotato di un LED bianco ad alta efficienza da 18W, disponibile nelle varianti 2.700K, 3.000K, 4.000K o 5.600K, con un ampia scelta di ottiche e accessori disponibili che lo rendono un proiettore multi uso.

5 YEARS WARRANTY

Caratteristiche principali:

  • Controllo tramite RDM, DMX, Dali Type 6 e dimmer su manopola
  • LED 18W ad alto CRI disponibile nelle varianti 2.700K, 3.000K, 4.000K, 5.600K, con scocca bianca o nera
  • Possibilità di diverse ottiche: 19° / 26° / 36° / 50° profile o 15°-30° o 25°-50° wash
Vedi varianti CONFIGURATOR

PHOTO GALLERY

EclMini DAT
EclMini DAT
EclMini DAT
EclMini DAT
EclMini DAT
EclMini DAT
EclMini DAT
EclMini DAT

Specifiche tecniche

SORGENTE LUMINOSA
  • Sorgente: 18W COB Led Bianco
  • CCT: 2.700K - 3.000K - 4.000K - 5.600
  • Flusso luminoso: (3.000K) (19°) 1.134 lm - (26°) 1.130 lm - (36°) 1.144 lm - (50°) 1.105 @Full
  • Flusso luminoso: (5.600K) (19°) 1.230 lm - (26°) 1.250 lm - (36°) 1.251 lm - (50°) 1.212 lm @full
  • Lux: (3.000K) (19°) 588 lx - (26°) 334 lx - (36°) 184 lx - (50°) 98lx @5 m full
  • Lux: (5.600K) (19°) 632 lx - (26°) 363 lx - (36°) 193 lx - (50°) 105lx @5 m full
  • CRI: 93 @2.700 K; 92 @3.000 K; 89@4.000 K; 93 @5.600 K
  • TLCI: 84 @2.700 K; 87 @3.000 K; 89 @4.000 K; 95 @5.600 K
  • TM30 Rf: > 89 @2.700 K; 3.000 K; 4.000 K; > 93 @5.600 K
  • TM30 Rg: > 102 @2.700 K; 3.000 K; 4.000 K; 5.600 K
  • Durata media sorgente: > 50.000 hrs (L70B10 @Ta 25° C / 77° F)
OTTICA
  • Ottica: (profile lens - optional) 19°, 26°, 36°, 50° - gobo holder included
  • Zoom range: (wash lens - optional) 15° ~ 30° or 25° ~ 50°
  • Altro: 360° lens rotation - optional 360° rotating barndoors and gel frame holder
  • Altro: (profile lens - optional) gobo holder size E, outer: 37,3 mm - image: 24 mm - thickness: 1,1 mm
EFFETTI DINAMICI
  • Risoluzione di controllo: dimmer 16-bit
  • Modalità statico: selezione statica del dimmer
  • Modalità manuale: regolazione manuale dimmer e strobo
CORPO
  • Hardware a bordo: lockable tilt with screw
  • Corpo: alluminio pressofuso
  • Colore: RAL 9004 or RAL 9003
  • Altro: cable not included - Cable diameter range: 6 - 10 mm
CONTROLLO
  • Protocolli: Local Knob, DMX, DALI Type6, RDM
  • Canali DMX: 1 / 2 / 3 / 4channel
  • RDM: RDM per controllo e impostazioni remote della fixture
  • Aggiornamento firmware: via DMX con UPBOXPRO/UPBOX1 (interfaccia USB-DMX non inclusa)
ELETTRONICA
  • Dimmer: 0 ~ 100% lineare, elettronico
  • Curve dimmer: 4 curve dimmer selezionabili
  • Strobo / shutter: 1 - 30 Hz, elettronico
  • Controllo LED: funzionamento senza sfarfallio
  • PWM selezionabile: 600 ~ 25.000 Hz
ALIMENTAZIONE
  • Alimentazione elettrica: 100-240V - 50/60Hz
  • Potenza massima assorbita: 25W
  • Output (a 230V): 68 unità connesse in serie
  • Fattore di potenza: > 0,90
CARATTERISTICHE FISICHE
  • Temperatura di esercizio: -10° ~ +45°
  • Grado IP: IP20
  • Raffreddamento: struttura priva di ventole, progettata per la dissipazione passiva tramite convezione naturale
  • Sospensione e fissaggio: track / hanging / ceiling installation
  • Connessione dati: screw terminal blocks
  • Connessione di alimentazione: screw terminal blocks
  • Dimensioni (LxAxP): 126x170x95mm / 4.96''x6.69''x3.74''
  • Peso: 1,15kg / 2.54lbs
CERTIFICAZIONI / APPROVAZIONI
  • Certificazioni / Approvazioni: CE, UKCA, RCM, cTUVus, FCC
BOX CONTENT

Varianti

Code
CT
Colore
Adattatore a track
Ottica
ECLMINIDAT27KB
ECLMINIDAT27KB
2700K
Black
Not included
Not included
ECLMINIDAT30KB
ECLMINIDAT30KB
3000K
Black
Not included
Not included
ECLMINIDAT40KB
ECLMINIDAT40KB
4000K
Black
Not included
Not included
ECLMINIDAT56KB
ECLMINIDAT56KB
5600K
Black
Not included
Not included
ECLMINIDAT27KW
ECLMINIDAT27KW
2700K
White
Not included
Not included
ECLMINIDAT30KW
ECLMINIDAT30KW
3000K
White
Not included
Not included
ECLMINIDAT40KW
ECLMINIDAT40KW
4000K
White
Not included
Not included
ECLMINIDAT56KW
ECLMINIDAT56KW
5600K
White
Not included
Not included

Accessori e prodotti correlati

<b>EclDisplay</b> Filter
EclDisplay Filter
(Opzionale)
Filtro frost heavy 10° per serie ECLDISPLAY ed ECLMINI, diametro 87 mm
<b>EclDisplay</b> Filter
EclDisplay Filter
(Opzionale)
Filtro frost light 1° per serie ECLDISPLAY ed ECLMINI, diametro 87 mm
<b>EclDisplay</b> Filter
EclDisplay Filter
(Opzionale)
Filtro frost medium 3° per serie ECLDISPLAY ed ECLMINI, diametro 87 mm

DOWNLOAD

Data sheet & specs

File name File size Download
Letter datasheetEclminidat_LETTER_DATASHEET_(EN).pdf442KB
Letter datasheetEclminidat_A4_DATASHEET_(EN).pdf443KB
Tender SpecificationEclminidat_TENDER_SPECIFICATION.pdf4MB

User manual

DMX chart & personalities

File name File size Download
DMX chartEclminidat_DMX_CHARTS.pdf77KB
ECLMINIDAT Firmware rev. 1.4
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link
manufacturer fixture library (Link) Link

Photometrics

CAD symbols & drawings

File name File size Download
3D sketchupECLMINIDAT_3D_SKETCHUP.zip11MB
2DECLMINIDAT_2D.zip13MB
3DECLMINIDAT_3D.zip17MB
Technical drawingECLMINIDAT_TECHNICAL DRAWINGS.zip999KB
VectorWorksPROLIGHTS_VECTORWORKS_v2025_LIBRARY.vwx321MB
VectorWorksPROLIGHTS_VECTORWORKS_v2020_LIBRARY.vwx276MB
VectorWorksECLMINIDAT_SYMBOLS.zip28MB

Tech docs

File name File size Download

Software

File name File size Download

Firmware


Istruzioni per l'aggiornamento firmware

1 Scaricare il firmware (solo l'ultima versione è scaricabile - per maggiori info contattare support@prolights.it)

2 Scaricare il software per l'aggiornamento UpBox_Tool

3 Seguire le istruzioni presenti nella seguente guida
-------------------------------------------------------------------------------
Note:
  • Gli aggiornamenti firmware richiedono il tool UPBOXPRO compatibile con tutti i prodotti Prolights
  • E' possibile utilizzare UPBOX1 e UPBOX2 *DISCONTINUI* controllando la compatibilità nella scheda qui sotto
  • Il software UpBox_Tool è compatibile con tutte le interfacce di aggiornamento
  • Per aggiornare le schede di rete con file .EHEX è necessario un cavo di rete e il software Professional Uploader. E' possibile utilizzare la seguente guida
Update Tool: UPBOXPRO UPBOXPRO
Check hardware changelog before downloading firmware
Revisione Data Rilascio Firmware changelog HW Compatibility
1.4 STABLE 27/02/2025 Improvement:
  • Improved Encoder management as follows:
    • scroll = change the Dimmer value (the "Static Dimmer" PID value in RDM will change accordingly).
    • 1 push = lock the encoder
    • 2 push = enter/exit HIGHLIGHT mode
  • Improved DALI management: It is now possible to use the DALI-Cockpit software in addition to the Master Configurator software.
 Rev. 1.0
